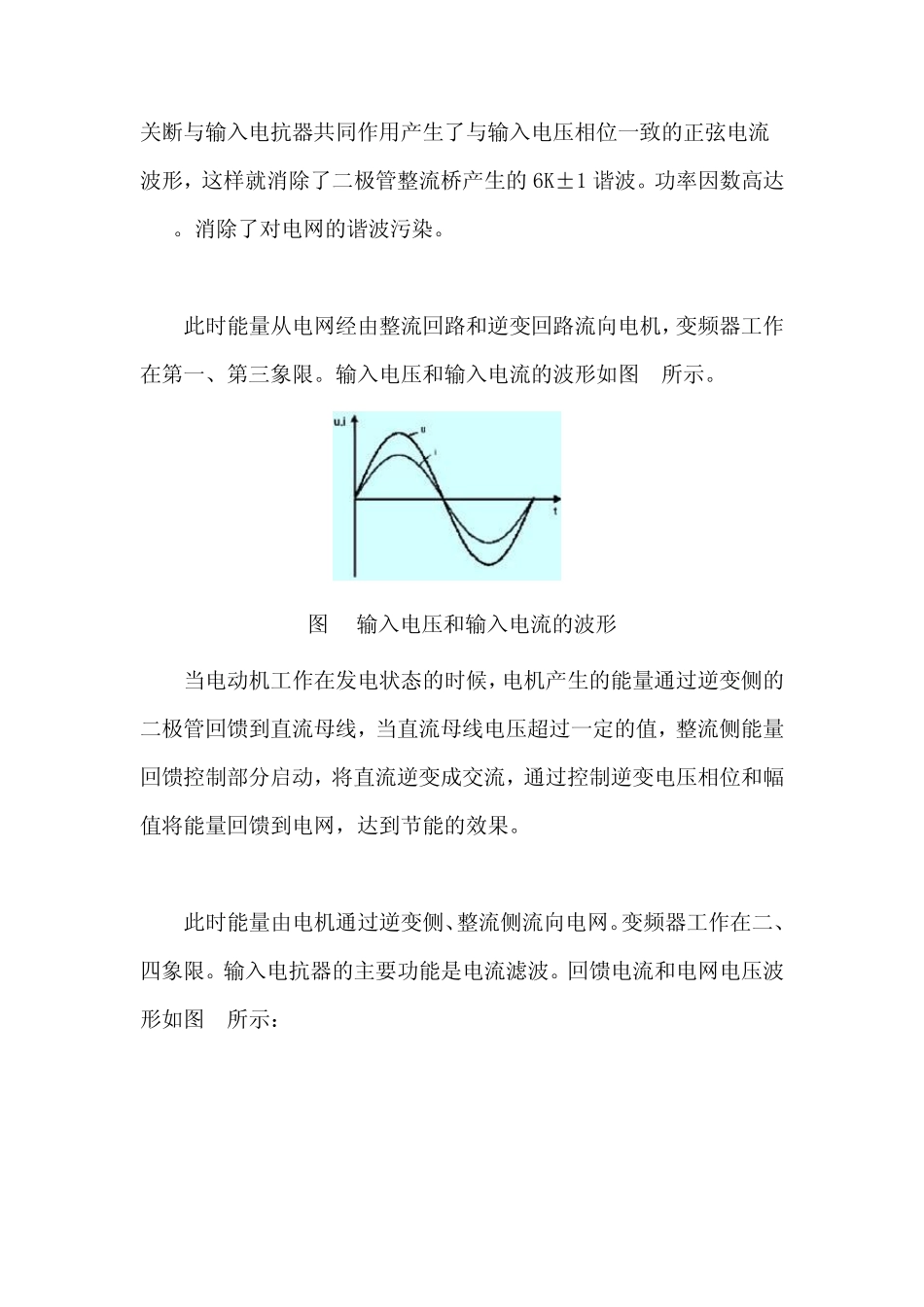

四象限变频器技术介绍 发表时间：2007-11-16 初升 来源：中国工控展览网 关键字：变频器 四象限变频器 能量回馈 电流谐波 信息化调查找茬投稿收藏评论好文推荐打印社区分享 四象限变频器一方面可以实现能量的双向流动，另一方面在大功率运行的时候，对电网的污染小。本文简单介绍了四象限变频器的工作原理及控制方法，并从实际应用的角度，给出四象限变频器各个部分的构成及作用。 1、引言 在上个世纪八十年代末，交流变频调速逐渐登上了工业传动调速方式的历史舞台。变频调速在调速范围、调速精度、控制灵活、工作效率、使用方便等方面都有很大的优点，这使变频调速成为最有发展前途的一种交流调速方式。 普通的变频器大都采用二极管整流桥将交流电转化成直流，然后采用IGBT逆变技术将直流转化成电压频率皆可调整的交流电控制交流电动机。这种变频器只能工作在电动状态，所以称之为两象限变频器。由于两象限变频器采用二极管整流桥，无法实现能量的双向流动，所以没有办法将电机回馈系统的能量送回电网。在一些电动机要回馈能量的应用中，比如电梯，提升，离心机系统，只能在两象限变频器上增加电阻制动单元。将电动机回馈的能量消耗掉。另外，在一些大功率的应用中，二极管整流桥对电网产生严重的谐波污染。 IGBT功率模块可以实现能量的双向流动，如果采用IGBT做整流桥，用高速度、高运算能力的DSP产生PWM控制脉冲。一方面可以调整输入的功率因数，消除对电网的谐波污染，让变频器真正成为“绿色产品”。另一方面可以将电动机回馈产生的能量反送到电网，达到彻底的节能效果。 加能公司自 2003年开始进行四象限变频器开发和研制工作。到目前已经形成380V, 660V两个系列各种功率等级的成熟的产品和技术，并广泛应用于起重、煤矿和油田领域。 2、四象限变频器的工作原理 2.1 四象限变频器的电路原理图如图 1所示。 图 1 四象限变频器的电路原理图 2.2 工作原理 当电机工作在电动状态的时候，整流控制单元的DSP产生6路高频的PWM脉冲控制整流侧的6个 IGBT的开通和关断。IGBT的开通和关断与输入电抗器共同作用产生了与输入电压相位一致的正弦电流波形，这样就消除了二极管整流桥产生的6K±1 谐波。功率因数高达99%。消除了对电网的谐波污染。 此时能量从电网经由整流回路和逆变回路流向电机，变频器工作在第一、第三象限。输入电压和输入电流的波形如图 2所示。 图 2 输入电压和输入电流的波形 当电动机工作在发电状...
