四路优先抢答器

四路优先抢答器_第1页
1/25

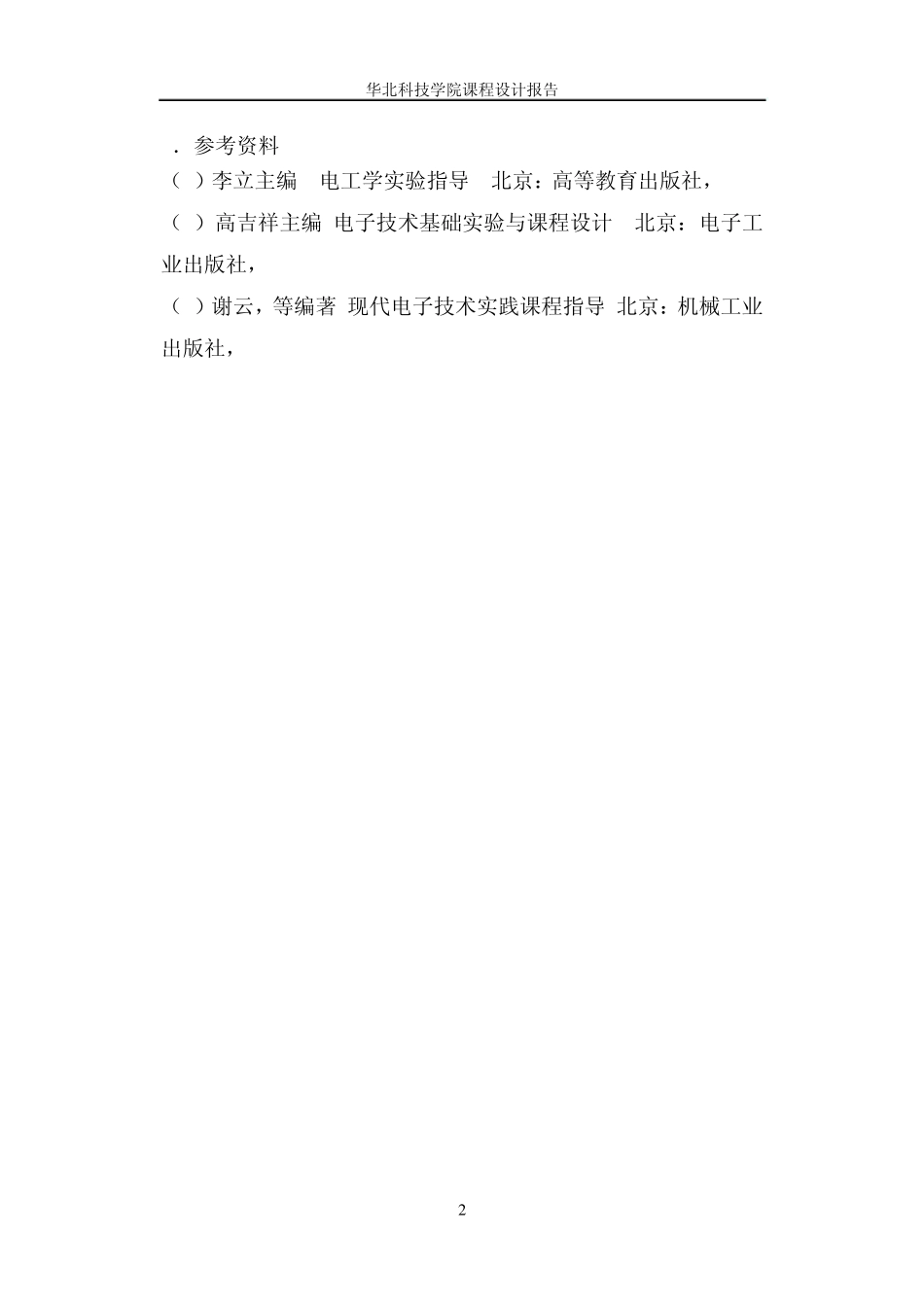

四路优先抢答器_第2页
2/25
四路优先抢答器_第3页
3/25
华北科技学院课程设计报告 1 四路优先简易抢答器设计 1.设计目的 (1)掌握用门电路和计数显示芯片完成四路抢答器的设计方法。 (2)对设计的数字电路进行仿真和调试。 2.设计任务 四路优先简易抢答器,是通过逻辑电路判断哪一个预定状态优先发生的一个装置,具体要求如下: (1)4个S1、S2、S3、S4为抢答输入开关,一个控制开关S5,LED数码管为抢答成功显示。 (2)在按下控制开关S5时,再按下S1、S2、S3、S4是处于无效的状态;以及在无人按下抢答开关时的状态,这两种情况下LED数码管显示均为字符“5”。 (3)开关S1、S2、S3、S4中有一个按下时,对应 LED数码管显示出相应的数字“1”、“2”、“3”、“4”,并且被锁存起来,而其他的开关再按则无效。 (4)按下控制开关S5时,电路恢复为等待抢答状态,S5开关复位时准备下一次抢答。 (5)信号发生器产生的时基信号 CP周期,应大于一次手动触键开关后的抖动时间,否则抢答器就不能锁定。 3.设计要求 (1)合理的设计硬件电路,说明工作原理及设计过程,画出相关的电路原理图(运用Multisim电路仿真软件); (2)选择常用的电器元件(说明电器元件选择的过程和依据); (3) 对电路进行局部或整体仿真分析; (4)按照规范要求,按时提交课程设计报告(打印或手写),并完成相应答辩。 华北科技学院课程设计报告 2 4.参考资料 (l)李立主编. 电工学实验指导. 北京:高等教育出版社,2005 (2)高吉祥主编.电子技术基础实验与课程设计. 北京:电子工业出版社,2004 (3)谢云,等编著.现代电子技术实践课程指导.北京:机械工业出版社,2003 华北科技学院课程设计报告 3 四路优先抢答器设计报告 目录 一 、 任 务 设 计 与 要 求 ......................................................................... 4 二 、 设 计 方 案 与 论 证 ......................................................................... 5 二 、 电 路 设 计 计 算 与 分 析 ................................................................. 6 3.1 555定 时 器 ........................................................................ 6 3.1.1 555定 时 器 构 成 的 多 谐 振 荡 器 .............................. 9 3.2 8线 —3线 优先编码器 74LS148集成 电 路 芯片 ............. 1 1 3.3...
