学生工作页平行垫铁的铣削

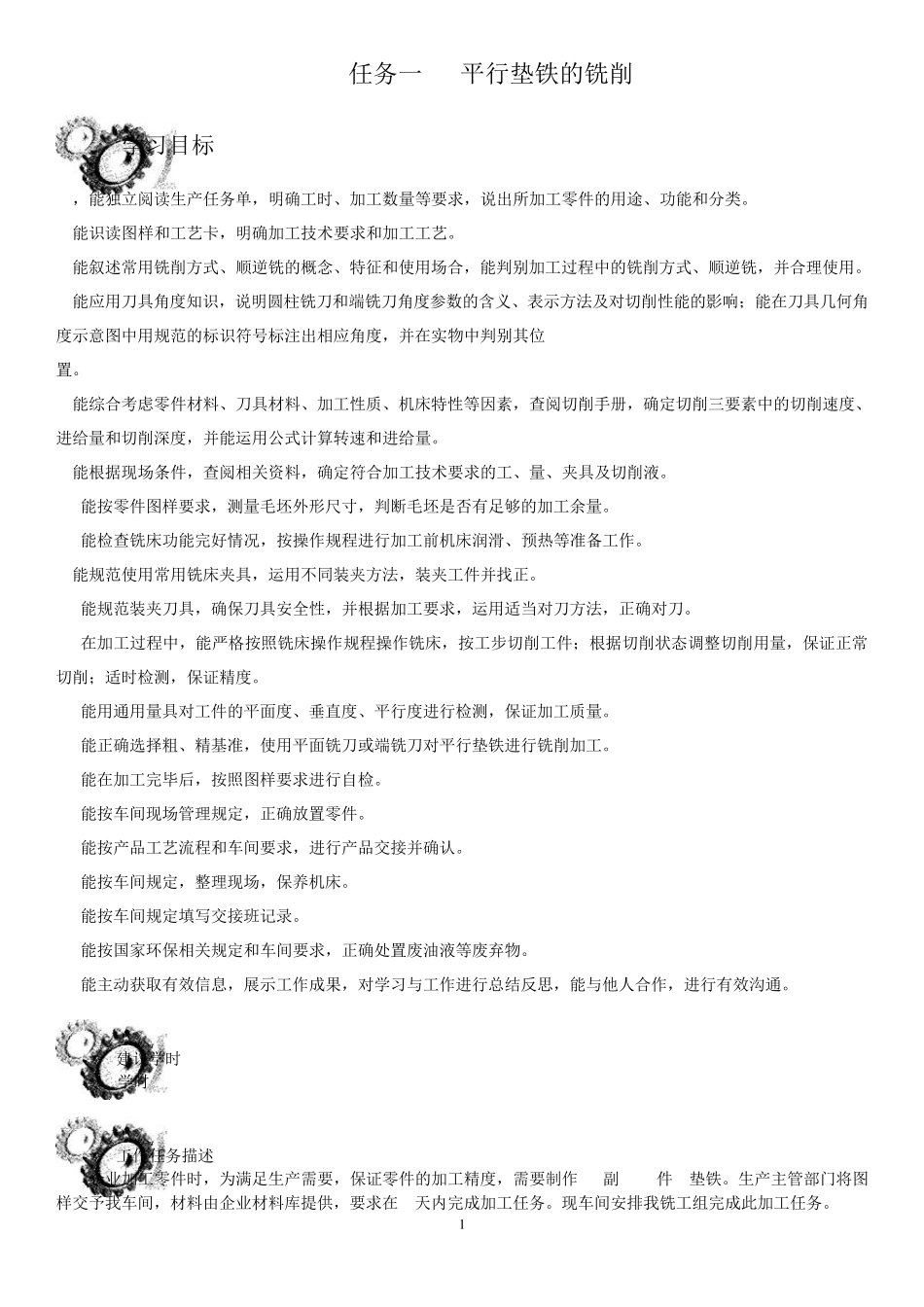

1 任务一 平行垫铁的铣削 学习目标 1，能独立阅读生产任务单，明确工时、加工数量等要求，说出所加工零件的用途、功能和分类。 2.能识读图样和工艺卡，明确加工技术要求和加工工艺。 3.能叙述常用铣削方式、顺逆铣的概念、特征和使用场合，能判别加工过程中的铣削方式、顺逆铣，并合理使用。 4.能应用刀具角度知识，说明圆柱铣刀和端铣刀角度参数的含义、表示方法及对切削性能的影响；能在刀具几何角度示意图中用规范的标识符号标注出相应角度，并在实物中判别其位 置。 5.能综合考虑零件材料、刀具材料、加工性质、机床特性等因素，查阅切削手册，确定切削三要素中的切削速度、进给量和切削深度，并能运用公式计算转速和进给量。 6.能根据现场条件，查阅相关资料，确定符合加工技术要求的工、量、夹具及切削液。 7. 能按零件图样要求，测量毛坯外形尺寸，判断毛坯是否有足够的加工余量。 8. 能检查铣床功能完好情况，按操作规程进行加工前机床润滑、预热等准备工作。 9.能规范使用常用铣床夹具，运用不同装夹方法，装夹工件并找正。 10.能规范装夹刀具，确保刀具安全性，并根据加工要求，运用适当对刀方法，正确对刀。 11.在加工过程中，能严格按照铣床操作规程操作铣床，按工步切削工件；根据切削状态调整切削用量，保证正常切削；适时检测，保证精度。 12.能用通用量具对工件的平面度、垂直度、平行度进行检测，保证加工质量。 13.能正确选择粗、精基准，使用平面铣刀或端铣刀对平行垫铁进行铣削加工。 14.能在加工完毕后，按照图样要求进行自检。 15.能按车间现场管理规定，正确放置零件。 16.能按产品工艺流程和车间要求，进行产品交接并确认。 17.能按车间规定，整理现场，保养机床。 18.能按车间规定填写交接班记录。 19.能按国家环保相关规定和车间要求，正确处置废油液等废弃物。 20.能主动获取有效信息，展示工作成果，对学习与工作进行总结反思，能与他人合作，进行有效沟通。 建议学时 30学时 工作任务描述 企业加工零件时，为满足生产需要，保证零件的加工精度，需要制作 50副(100件) 垫铁。生产主管部门将图样交予我车间，材料由企业材料库提供，要求在 5天内完成加工任务。现车间安排我铣工组完成此加工任务。 2 工作流程与活动 学习活动1 接受工作任务，明确加工内容(4学时) 学习活动2 任务分析和讲解(2学时) 学习活动3 制定平行垫铁加工工艺 (4学时) 学习活动4 平行垫铁的加工(16学...
