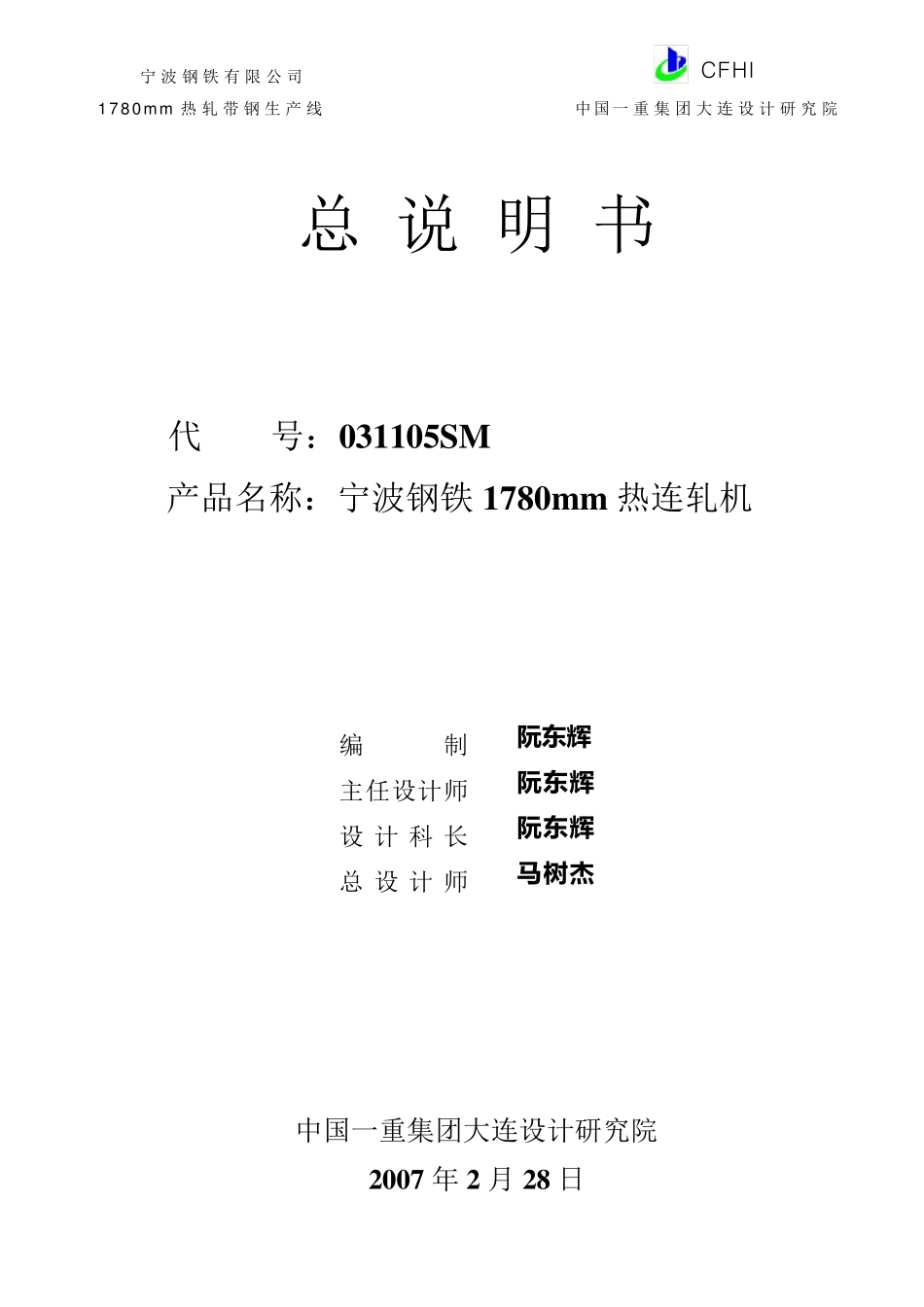

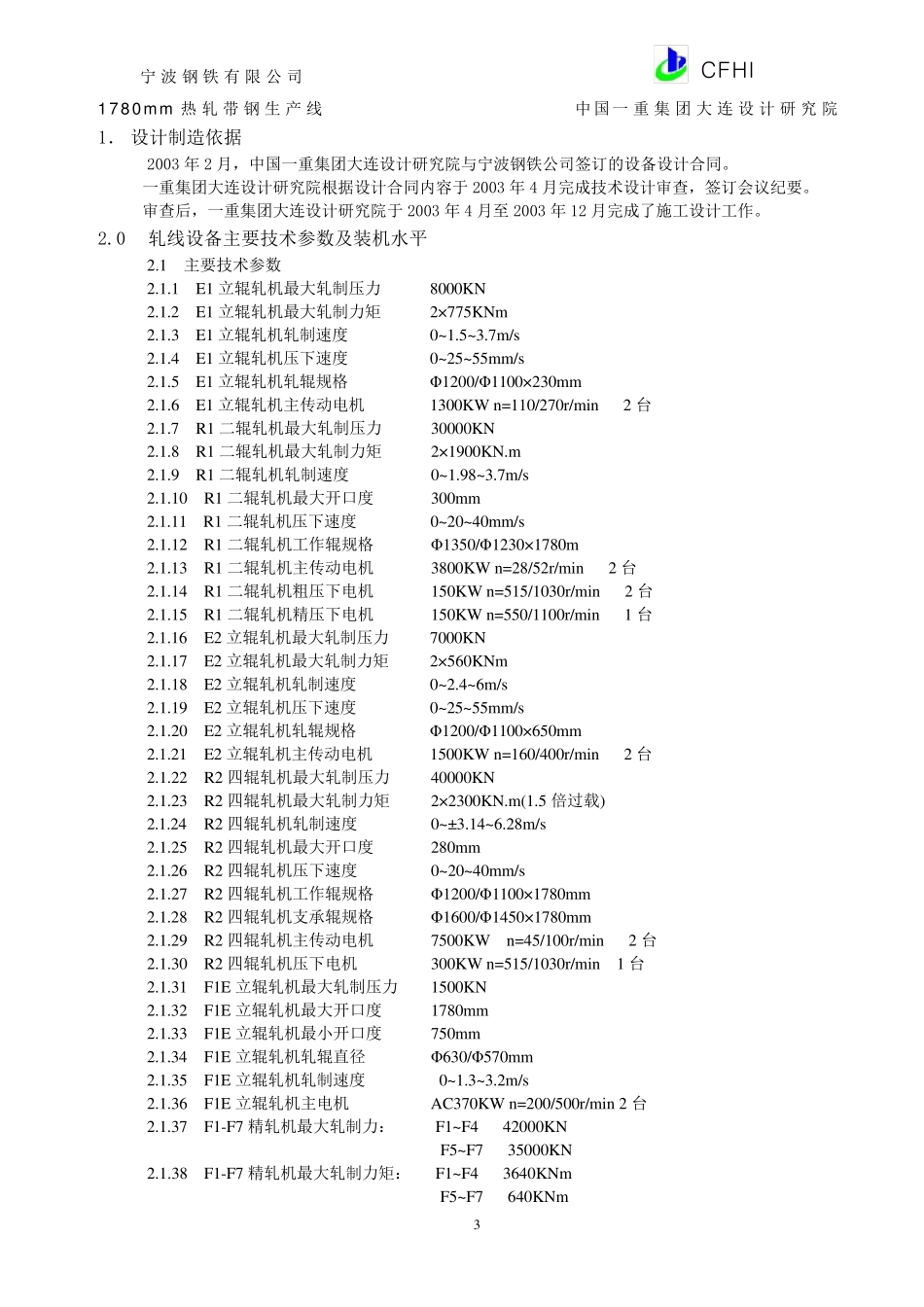

宁波钢铁有限公司 CFHI 1780m m 热轧带钢生产线 中国一 重 集 团 大 连 设 计 研 究 院 总 说 明 书 代 号：031105SM 产品名称：宁波钢铁1780m m 热连轧机 中国一重集团大连设计研究院 2007 年 2 月 28 日 编制 阮 东辉 主任设计师 阮 东辉 设 计 科 长 阮 东辉 总 设 计 师 马树杰 宁波钢铁有限公司 CFHI 1780m m 热轧带钢生产线 中国一重集团大连设计研究院 2 目 录 1 .0 设计制造依据 2 .0 轧线设备主要技术参数及装机水平 3 .0 生产规模及工艺流程 4 .0 轧线设备组成、结构、性能及控制要求 5 .0 设备安装前的清洗与装配 6 .0 设备安装 7 .0 机械设备调试规程 8 .0 设备保养与安全 9 .0 机械设备启动前的准备工作 1 0 .0 设备清单 宁波钢铁有限公司 CFHI 1780m m 热轧带钢生产线 中国一重集团大连设计研究院 3 1． 设计制造依据 2003 年2 月，中国一重集团大连设计研究院与宁波钢铁公司签订的设备设计合同。 一重集团大连设计研究院根据设计合同内容于 2003 年4 月完成技术设计审查，签订会议纪要。 审查后，一重集团大连设计研究院于 2003 年4 月至 2003 年12 月完成了施工设计工作。 2.0 轧线设备主要技术参数及装机水平 2.1 主要技术参数 2.1.1 E1 立辊轧机最大轧制压力 8000KN 2.1.2 E1 立辊轧机最大轧制力矩 2×775KNm 2.1.3 E1 立辊轧机轧制速度 0~1.5~3.7m/s 2.1.4 E1 立辊轧机压下速度 0~25~55mm/s 2.1.5 E1 立辊轧机轧辊规格 Φ1200/Φ1100×230mm 2.1.6 E1 立辊轧机主传动电机 1300KW n=110/270r/min 2 台 2.1.7 R1 二辊轧机最大轧制压力 30000KN 2.1.8 R1 二辊轧机最大轧制力矩 2×1900KN.m 2.1.9 R1 二辊轧机轧制速度 0~1.98~3.7m/s 2.1.10 R1 二辊轧机最大开口度 300mm 2.1.11 R1 二辊轧机压下速度 0~20~40mm/s 2.1.12 R1 二辊轧机工作辊规格 Φ1350/Φ1230×1780m 2.1.13 R1 二辊轧机主传动电机 3800KW n=28/52r/min 2 台 2.1.14 R1 二辊轧机粗压下电机 150KW n=515/1030r/min 2 台 2.1.15 R1 二辊轧机精压下电机 150KW n=550/1100r/min 1 台 2.1.16 E2 立辊轧机最大轧制压力 7000KN 2.1.17 E2 立辊轧机最大轧制力矩 2×560KNm 2.1.18 E2 立辊轧机轧制速度 0~2.4~6m/s 2.1.19 E2 立辊轧机压下速度 0~25~55mm/s...
