安全标准化图集(塔吊、施工电梯)

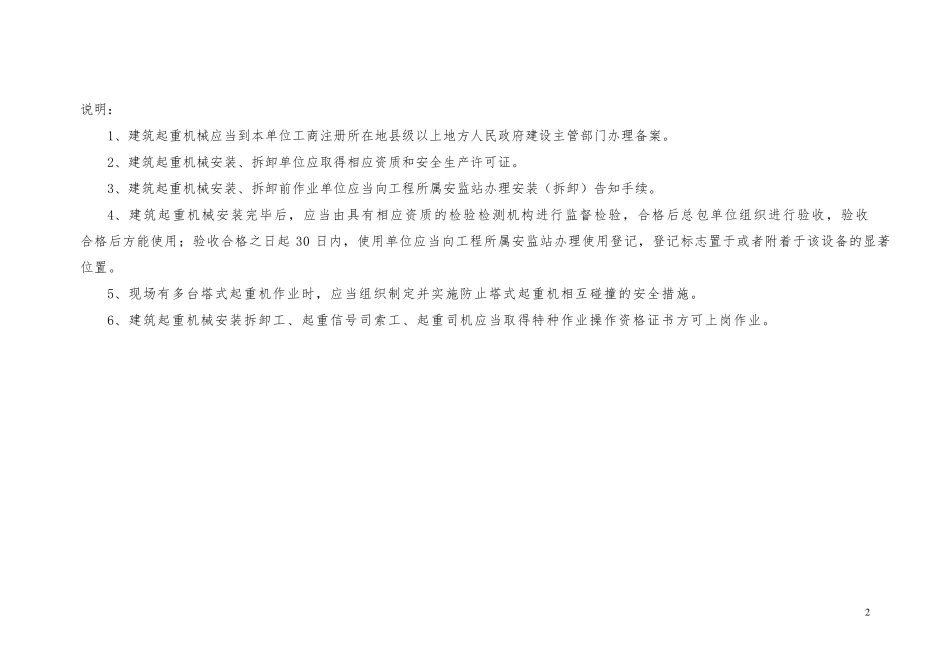

1 建筑施工现场管理标准图集 说明 一、起重机械设备 1.1 塔吊 1.1.1 基础 1.1.2 作业要求 1.1.3 作业前交底 1.1.4 安装 1.1.5 验收 1.1.6 多塔作业 1.1.7 维护保养 1.1.8 顶升、附墙 1.1.9 安全装置 1.1.10 上人通道和休息平台 1.2 施工电梯 1.2.1 基础 1.2.2 方案学习和交底 1.2.3 安装 1.2.4 安全防护 1.2.5 安全保护装置 1.2.6 验收 1.2.7 坠落试验 1.2.8 维护保养 1.3 起重吊装 2 说明： 1、建筑起重机械应当到本单位工商注册所在地县级以上地方人民政府建设主管部门办理备案。 2、建筑起重机械安装、拆卸单位应取得相应资质和安全生产许可证。 3、建筑起重机械安装、拆卸前作业单位应当向工程所属安监站办理安装（拆卸）告知手续。 4、建筑起重机械安装完毕后，应当由具有相应资质的检验检测机构进行监督检验，合格后总包单位组织进行验收，验收合格后方能使用；验收合格之日起 30 日内，使用单位应当向工程所属安监站办理使用登记，登记标志置于或者附着于该设备的显著位置。 5、现场有多台塔式起重机作业时，应当组织制定并实施防止塔式起重机相互碰撞的安全措施。 6、建筑起重机械安装拆卸工、起重信号司索工、起重司机应当取得特种作业操作资格证书方可上岗作业。 3 1 .1 塔吊 1 .1 .1 基础 塔吊现场定位示意图 基础钢筋绑扎和基础定位图 说明： 1 、塔机的安装位置便于项目完工后塔吊的拆除；塔机与周围高压电线之间的间距符合要求。 2、固定支脚周围的钢筋数量不得减少和切断；主筋通连支脚有困难时，允许主筋避让。 4 塔吊承台基础 塔吊基础 说明： 1、塔吊基础混凝土的强度必须为 C35 以上；塔吊基础混凝土必须做强度试压，待强度达到90%以上方可进行上部结构安装。 2、塔吊基础不得积水，要有可靠的排水措施；在塔吊基础附近内不得随意挖坑或开沟。 5 1.1.2 作业要求 起重机械产权备案证 起重机械安装资质证书 说明： 1 、塔吊必须取得设备产权备案证。 2 、安拆单位必须取得起重设备安装工程相匹套的专业承包资质。 6 1.1.3 作业前交底 塔吊安装前的方案学习和安全技术交底 接受交底人员签字 说明： 1 、塔吊安拆作业中安、拆单位技术负责人、项目安全主任、专职安全员、项目监理必须旁站监督。 7 1.1.4 安装 塔吊安装辅助汽车吊及作业区域的警戒 塔吊安装图 塔吊安装拆卸证 说明： 1 建筑起重机械安装、拆卸前作业单位...
