安川程序操作指南

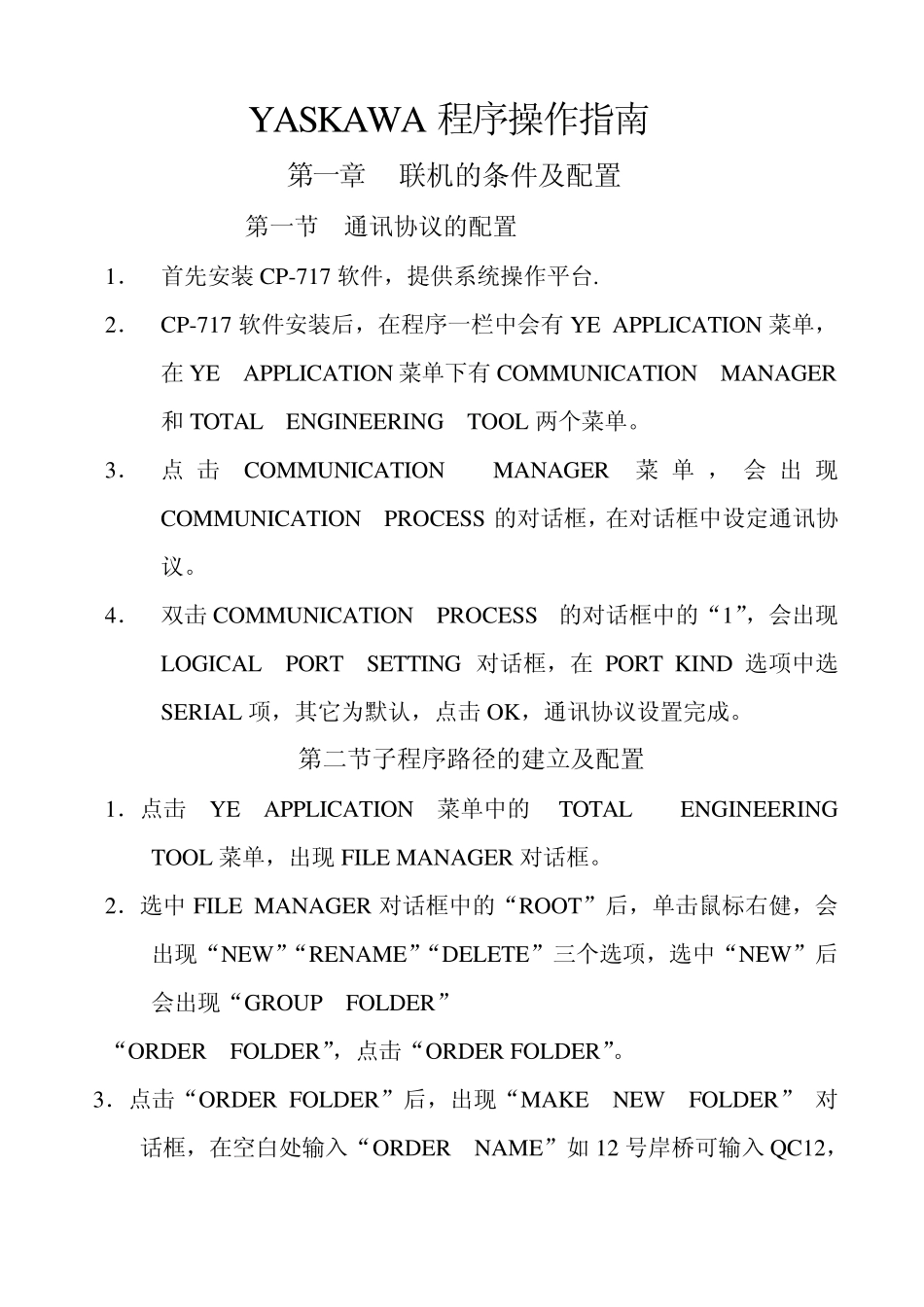

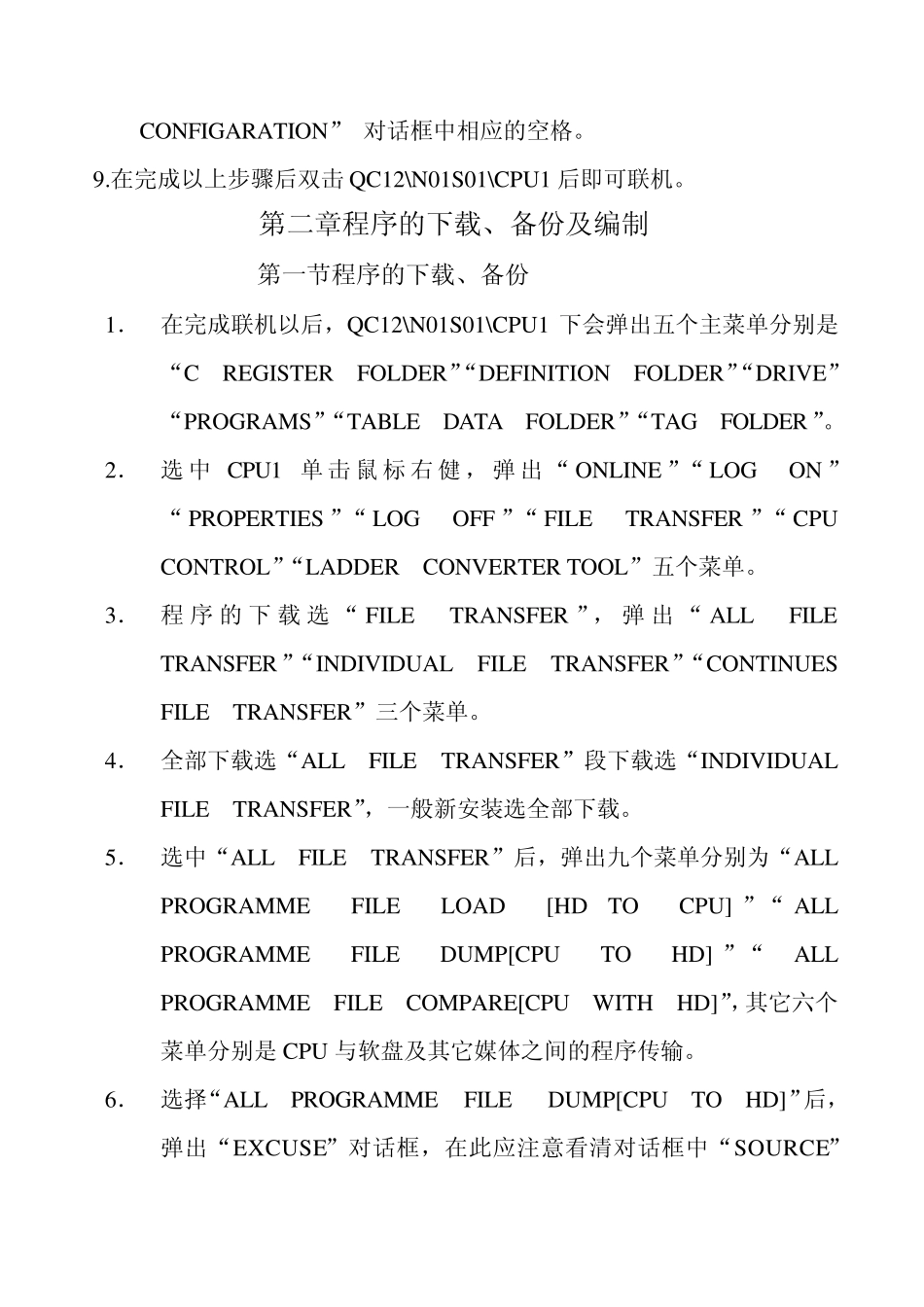

YASKAWA 程序操作指南 第一章 联机的条件及配置 第一节 通讯协议的配置 1． 首先安装CP-717 软件，提供系统操作平台. 2． CP-717 软件安装后，在程序一栏中会有YE APPLICATION 菜单，在YE APPLICATION 菜单下有COMMUNICATION MANAGER和TOTAL ENGINEERING TOOL 两个菜单。 3． 点击COMMUNICATION MANAGER菜单，会出现COMMUNICATION PROCESS 的对话框，在对话框中设定通讯协议。 4． 双击COMMUNICATION PROCESS 的对话框中的“1”，会出现LOGICAL PORT SETTING 对话框，在PORT KIND 选项中选SERIAL 项，其它为默认，点击OK，通讯协议设置完成。 第二节子程序路径的建立及配置 1．点击 YE APPLICATION 菜单中的 TOTAL ENGINEERING TOOL 菜单，出现FILE MANAGER 对话框。 2．选中FILE MANAGER 对话框中的“ROOT”后，单击鼠标右健，会出现“NEW”“RENAME”“DELETE”三个选项，选中“NEW”后会出现“GROUP FOLDER” “ORDER FOLDER”，点击“ORDER FOLDER”。 3．点击“ORDER FOLDER”后，出现“MAKE NEW FOLDER” 对话框，在空白处输入“ORDER NAME”如 12 号岸桥可输入 QC12，然后回车。 4．选中QC12 单击鼠标右健，会弹出“CREATE NEW FOLDER” “RENAME”“DELETE”三个选项，选中“CREATE NEW FOLDER”后会弹出“ CONTROLLER FOLDER ” 单击“ CONTROLLER FOLDER”。 5 ．单击“ CONTROLLER FOLDER ”，弹出“ CONTROLLER CONFIGARATION” 对话框，在“INFORMATION”目录下第一个“CONTROLLER”框中一般根据此控制器所处的网络号和站号编名如“N01S01”即一号网络一号站；“COMMENT”可不填写；第二个“CONTROLLER”为控制器的类型如“CP-317”“CP-316H”“CP-916A”“RIO2000”等等，一般“N01S01”的控制器的类型 QC 选“CP-317”，RTG 选“CP-316H”。然后单击“CONTROLLER FOLDER” 对话框中的 OK。 6. 若要联机,还需点击“CONTROLLER CONFIGARATION” 对话框中的“Netw ork”,弹处另一个目录,在 ONLINE 处选YES.选完后会出现三个选项,其中前两项为默认分别为“CP-217”和“1”;第三项“ROUTE” 选YES,然后下面的 NETWORK NO 和 STATION NO 是根据所要登录地点的控制器的网络号及站号填写。输入后点击OK。 7. 在 “ CONTROLLER CONFIGARATION ” 对 话 框 中还 有 一个APPLICATION 选项,可以不填。 8．其它 N01S02...
