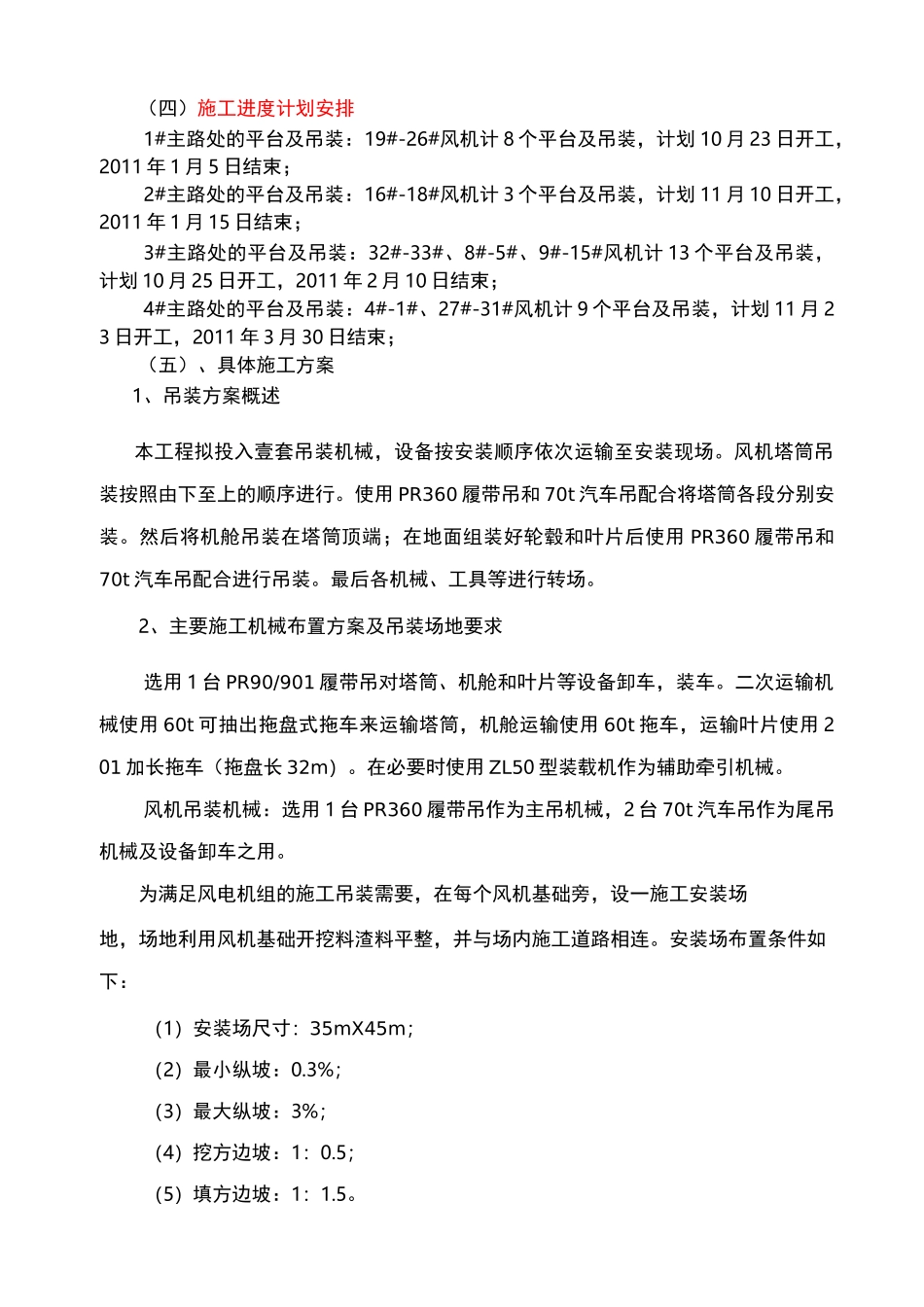

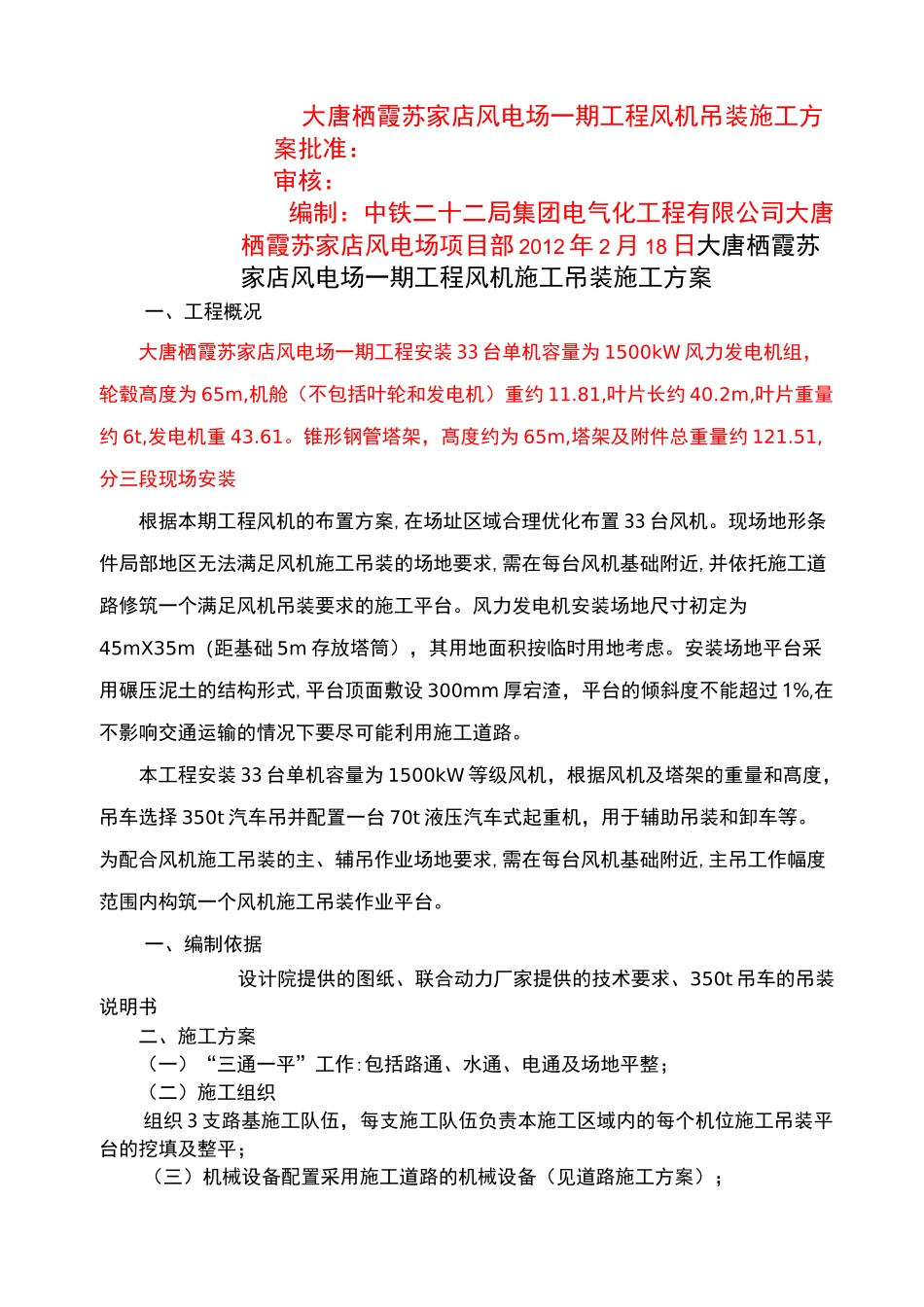

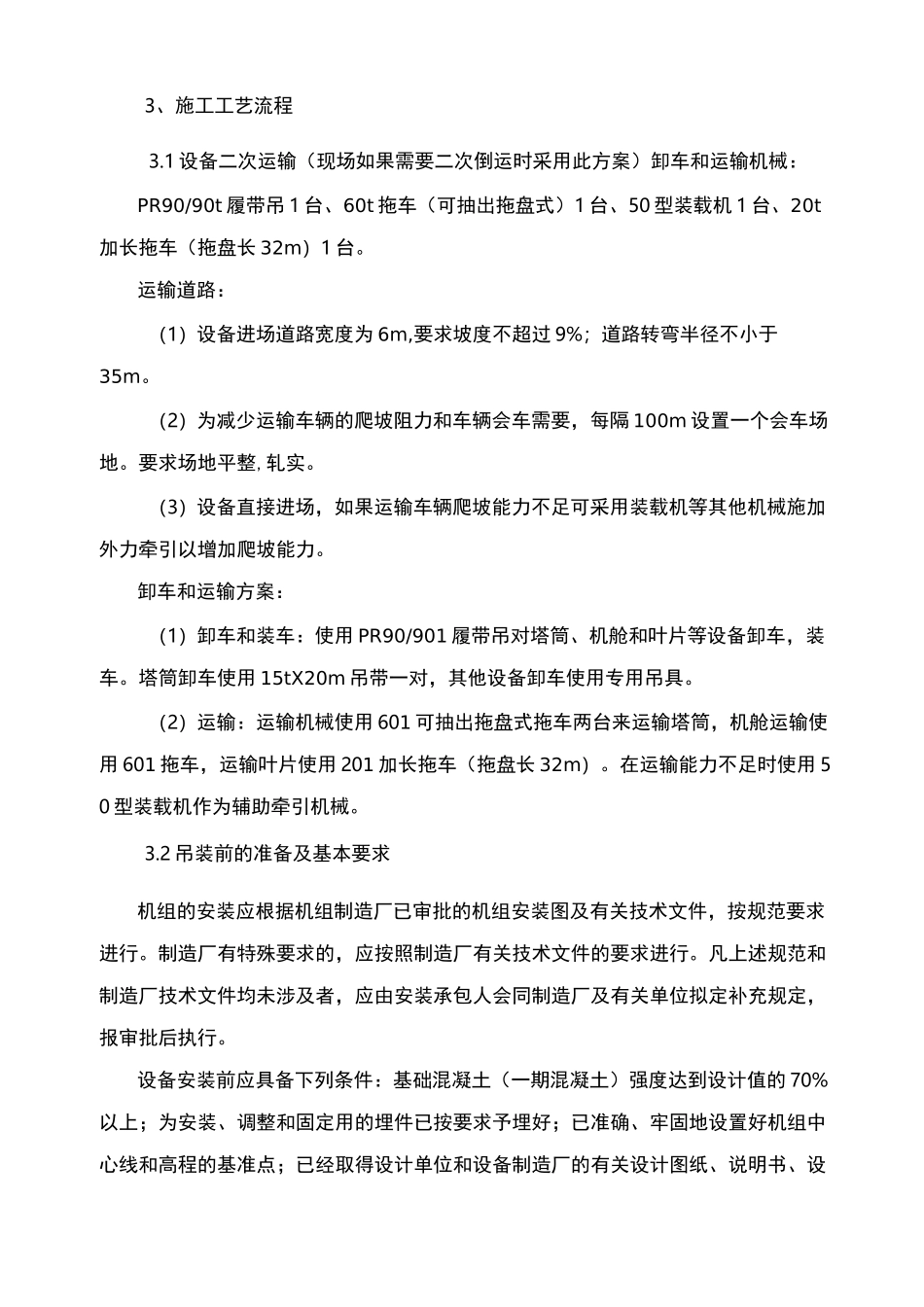

大唐栖霞苏家店风电场一期工程风机吊装施工方案批准：审核：编制：中铁二十二局集团电气化工程有限公司大唐栖霞苏家店风电场项目部 2012 年 2 月 18 日大唐栖霞苏家店风电场一期工程风机施工吊装施工方案一、工程概况大唐栖霞苏家店风电场一期工程安装 33 台单机容量为 1500kW 风力发电机组，轮毂髙度为 65m,机舱（不包括叶轮和发电机）重约 11.81,叶片长约 40.2m,叶片重量约 6t,发电机重 43.61。锥形钢管塔架，髙度约为 65m,塔架及附件总重量约 121.51,分三段现场安装根据本期工程风机的布置方案,在场址区域合理优化布置 33 台风机。现场地形条件局部地区无法满足风机施工吊装的场地要求,需在每台风机基础附近,并依托施工道路修筑一个满足风机吊装要求的施工平台。风力发电机安装场地尺寸初定为45mX35m（距基础 5m 存放塔筒），其用地面积按临时用地考虑。安装场地平台采用碾压泥土的结构形式,平台顶面敷设 300mm 厚宕渣，平台的倾斜度不能超过 1%,在不影响交通运输的情况下要尽可能利用施工道路。本工程安装 33 台单机容量为 1500kW 等级风机，根据风机及塔架的重量和髙度，吊车选择 350t 汽车吊并配置一台 70t 液压汽车式起重机，用于辅助吊装和卸车等。为配合风机施工吊装的主、辅吊作业场地要求,需在每台风机基础附近,主吊工作幅度范围内构筑一个风机施工吊装作业平台。一、编制依据设计院提供的图纸、联合动力厂家提供的技术要求、350t 吊车的吊装说明书二、施工方案（一）“三通一平”工作:包括路通、水通、电通及场地平整；（二）施工组织组织 3 支路基施工队伍，每支施工队伍负责本施工区域内的每个机位施工吊装平台的挖填及整平；（三）机械设备配置采用施工道路的机械设备（见道路施工方案）；（四）施工进度计划安排1#主路处的平台及吊装：19#-26#风机计 8 个平台及吊装，计划 10 月 23 日开工，2011 年 1 月 5 日结束；2#主路处的平台及吊装：16#-18#风机计 3 个平台及吊装，计划 11 月 10 日开工，2011 年 1 月 15 日结束；3#主路处的平台及吊装：32#-33#、8#-5#、9#-15#风机计 13 个平台及吊装，计划 10 月 25 日开工，2011 年 2 月 10 日结束；4#主路处的平台及吊装：4#-1#、27#-31#风机计 9 个平台及吊装，计划 11 月 23 日开工，2011 年 3 月 30 日结束；（五）、具体施工方案1、吊装方案概述本工程拟投入壹套吊装机械，设备按安装顺序依次运输...
