斜拉桥主梁悬臂浇筑法施工工艺

斜拉桥主梁悬臂浇筑法施工工艺_第1页
1/10

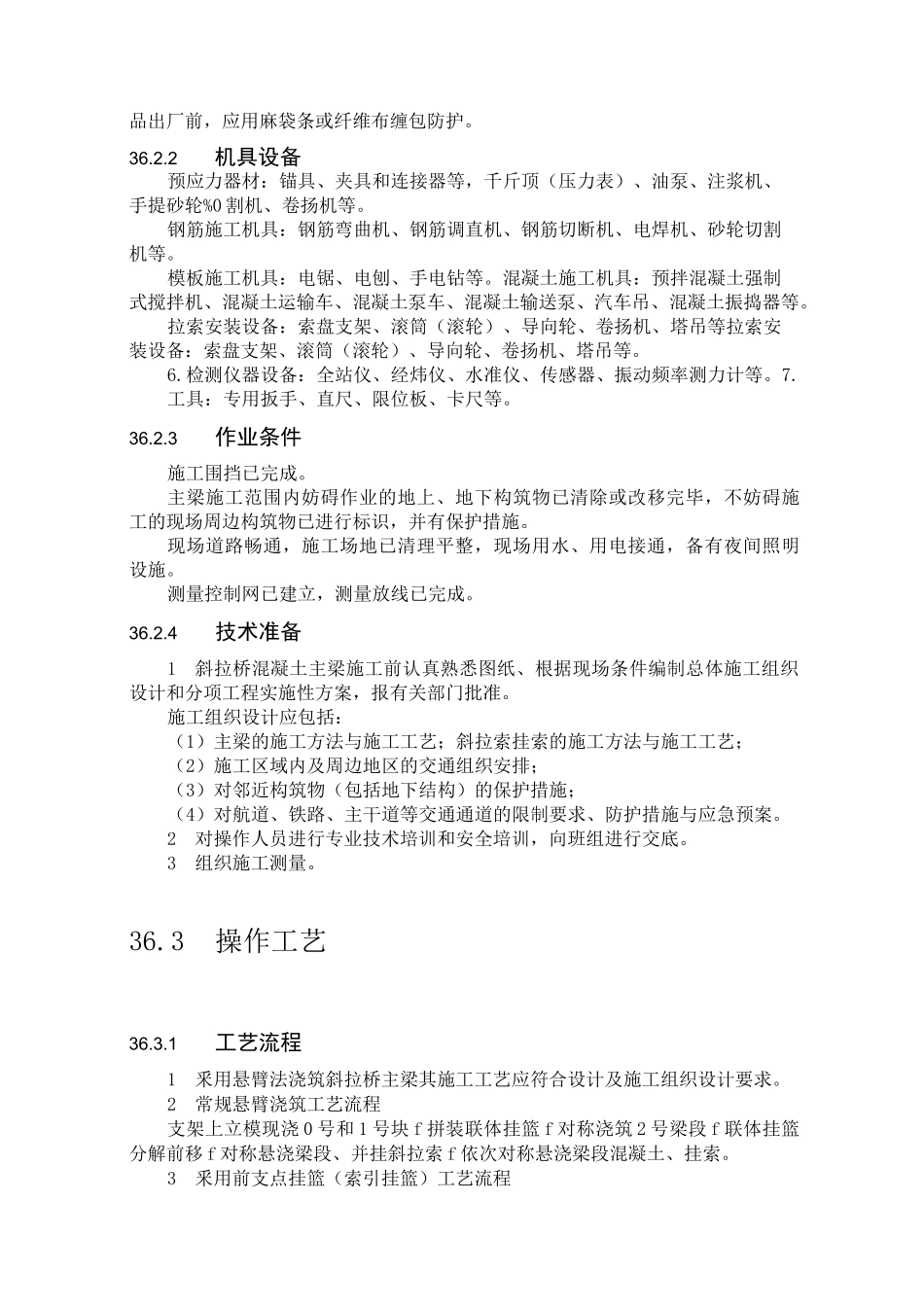

斜拉桥主梁悬臂浇筑法施工工艺_第2页
2/10

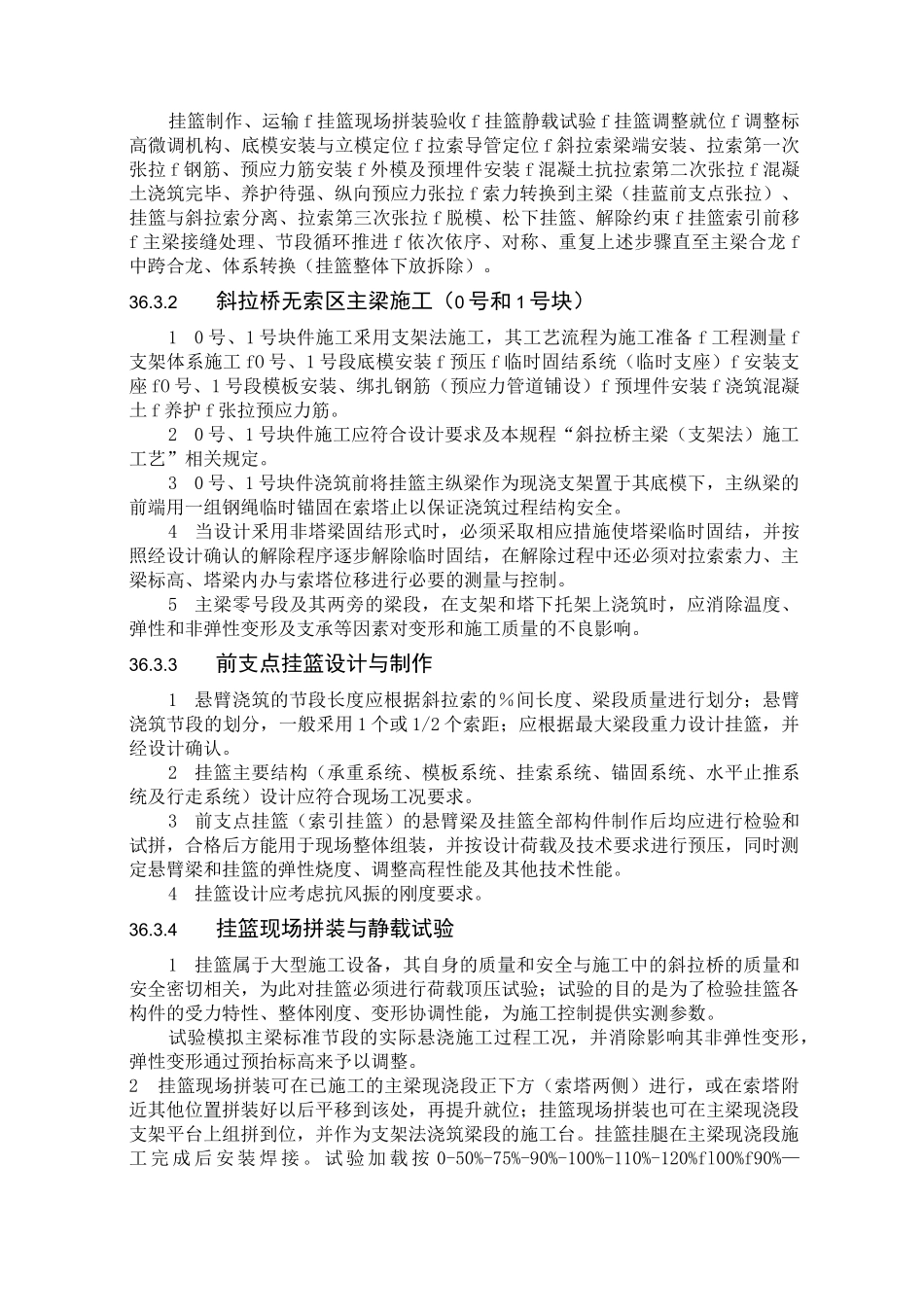

斜拉桥主梁悬臂浇筑法施工工艺_第3页
3/10
斜拉桥主梁(悬臂浇筑法)施工工艺36.1适用范围本工艺适用于桥梁工程、斜拉桥主梁采用悬臂法、前支点挂篮施工,挂篮从索塔两侧对称悬臂浇筑法施工工艺。36.2施工准备36.2.1材料要求1斜拉桥混凝土主梁所用原材料(钢筋、水泥、砂、石子、预应力钢束和钢材等)应符合设计要求、现行产品标准规定。2混凝土主梁施工所用的挂篮体系材料和模板材料等应符合设计要求和施工组织设计规定。3拉索及其锚具应委托专业单位制作,严格按照国家或部颁的行业标准、规定及设计的特殊要求进行生产,并应进行检查和验收。在工艺更新或确有必要时,可考虑进行拉索的疲劳性能、静载性能试验。对高强钢丝拉索,在工厂制作时应按1.2〜1.4 倍设计索力对拉索进行预张拉检验,合格后方可出厂。4锚具的动、静载性能应与锚具所对应的拉索相匹配。锚环、锚板、螺母和垫块等主要受力件的半成品在热处理后应进行超声波探伤,探伤合格的方可进人下一道工序。5拉索成品、锚具交货时应提供下列资料:产品质量保证书、产品批号、设计索号及型号、生产日期、数量、长度、重量、产品出厂检验报告及有关数据。拉索的运输和堆放应无破损、无变形、无腐蚀,成圈产品只能水平堆放。产品出厂前,应用麻袋条或纤维布缠包防护。36.2.2机具设备预应力器材:锚具、夹具和连接器等,千斤顶(压力表)、油泵、注浆机、手提砂轮%0 割机、卷扬机等。钢筋施工机具:钢筋弯曲机、钢筋调直机、钢筋切断机、电焊机、砂轮切割机等。模板施工机具:电锯、电刨、手电钻等。混凝土施工机具:预拌混凝土强制式搅拌机、混凝土运输车、混凝土泵车、混凝土输送泵、汽车吊、混凝土振捣器等。拉索安装设备:索盘支架、滚筒(滚轮)、导向轮、卷扬机、塔吊等拉索安装设备:索盘支架、滚筒(滚轮)、导向轮、卷扬机、塔吊等。6.检测仪器设备:全站仪、经炜仪、水准仪、传感器、振动频率测力计等。7.工具:专用扳手、直尺、限位板、卡尺等。36.2.3作业条件施工围挡已完成。主梁施工范围内妨碍作业的地上、地下构筑物已清除或改移完毕,不妨碍施工的现场周边构筑物已进行标识,并有保护措施。现场道路畅通,施工场地已清理平整,现场用水、用电接通,备有夜间照明设施。测量控制网已建立,测量放线已完成。36.2.4技术准备1斜拉桥混凝土主梁施工前认真熟悉图纸、根据现场条件编制总体施工组织设计和分项工程实施性方案,报有关部门批准。施工组织设计应包括:(1)主梁的施工方法与施工工艺;斜拉索挂索的施工方法与施工...
