高K介质栅纳米MOSFET特性及相关器件效应的研究的开题报告

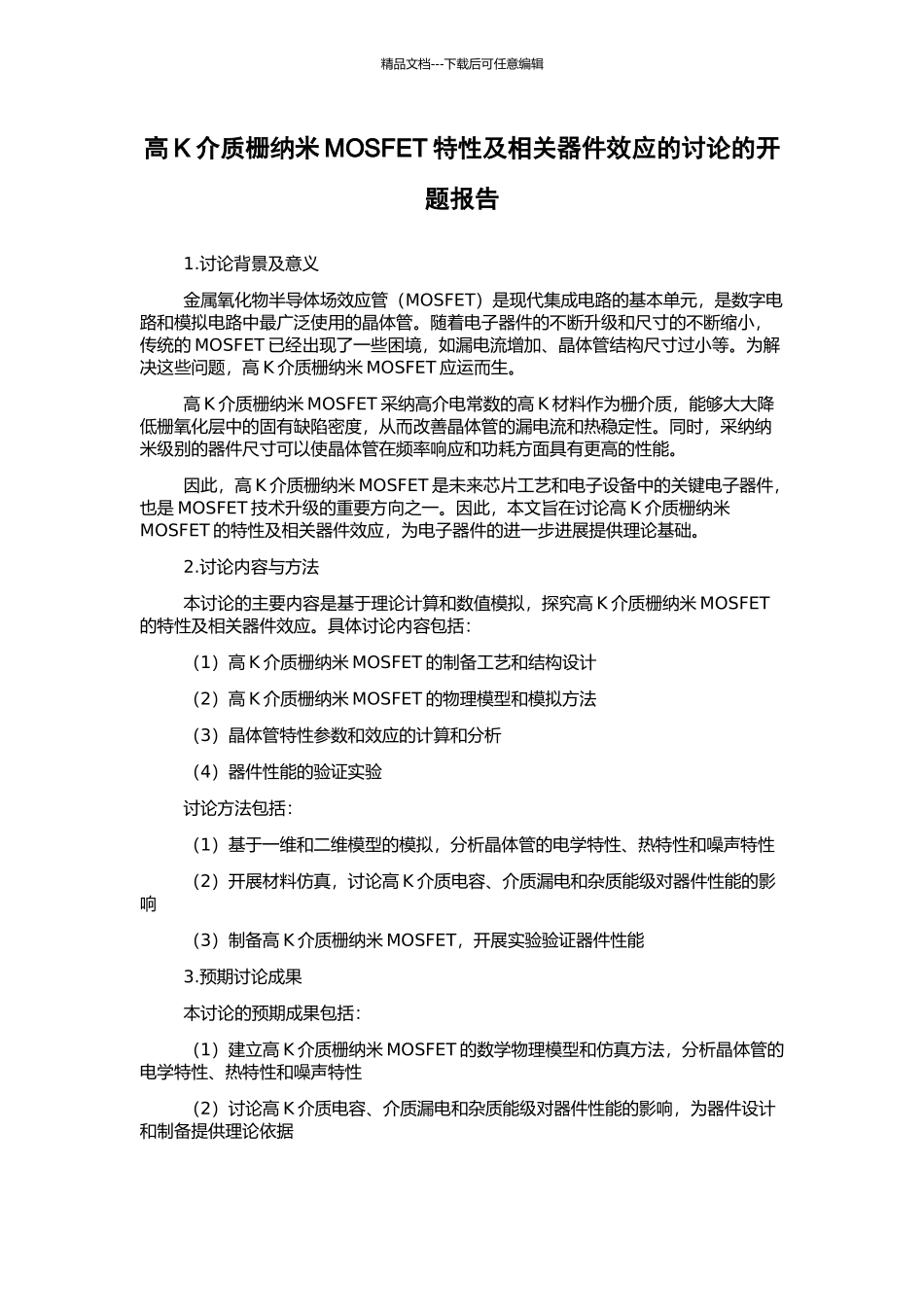

高K介质栅纳米MOSFET特性及相关器件效应的研究的开题报告_第1页
1/2
高K介质栅纳米MOSFET特性及相关器件效应的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑高 K 介质栅纳米 MOSFET 特性及相关器件效应的讨论的开题报告1.讨论背景及意义金属氧化物半导体场效应管(MOSFET)是现代集成电路的基本单元,是数字电路和模拟电路中最广泛使用的晶体管。随着电子器件的不断升级和尺寸的不断缩小,传统的 MOSFET 已经出现了一些困境,如漏电流增加、晶体管结构尺寸过小等。为解决这些问题,高 K 介质栅纳米 MOSFET 应运而生。高 K 介质栅纳米 MOSFET 采纳高介电常数的高 K 材料作为栅介质,能够大大降低栅氧化层中的固有缺陷密度,从而改善晶体管的漏电流和热稳定性。同时,采纳纳米级别的器件尺寸可以使晶体管在频率响应和功耗方面具有更高的性能。因此,高 K 介质栅纳米 MOSFET 是未来芯片工艺和电子设备中的关键电子器件,也是 MOSFET 技术升级的重要方向之一。因此,本文旨在讨论高 K 介质栅纳米MOSFET 的特性及相关器件效应,为电子器件的进一步进展提供理论基础。2.讨论内容与方法本讨论的主要内容是基于理论计算和数值模拟,探究高 K 介质栅纳米 MOSFET的特性及相关器件效应。具体讨论内容包括:(1)高 K 介质栅纳米 MOSFET 的制备工艺和结构设计(2)高 K 介质栅纳米 MOSFET 的物理模型和模拟方法(3)晶体管特性参数和效应的计算和分析(4)器件性能的验证实验讨论方法包括:(1)基于一维和二维模型的模拟,分析晶体管的电学特性、热特性和噪声特性(2)开展材料仿真,讨论高 K 介质电容、介质漏电和杂质能级对器件性能的影响(3)制备高 K 介质栅纳米 MOSFET,开展实验验证器件性能3.预期讨论成果本讨论的预期成果包括:(1)建立高 K 介质栅纳米 MOSFET 的数学物理模型和仿真方法,分析晶体管的电学特性、热特性和噪声特性(2)讨论高 K 介质电容、介质漏电和杂质能级对器件性能的影响,为器件设计和制备提供理论依据精品文档---下载后可任意编辑(3)制备高 K 介质栅纳米 MOSFET,开展实验验证器件性能,进一步验证理论结果(4)对高 K 介质栅纳米 MOSFET 技术的进展趋势进行分析,为未来器件设计和制造提供参考。4.讨论进度安排第一年:学习相关领域的基本理论知识,分析高 K 介质栅纳米 MOSFET 的基本特性和优势,设计数学物理模型和仿真方法。第二年:开展材料仿真,讨论高 K 介质电容、介质漏电和杂质能级对器件性能的影响,优化器件设计和制备工艺。第三年:制备高 K 介质栅纳米 MOSFET,开展实验...
