安装工程施工技术交底

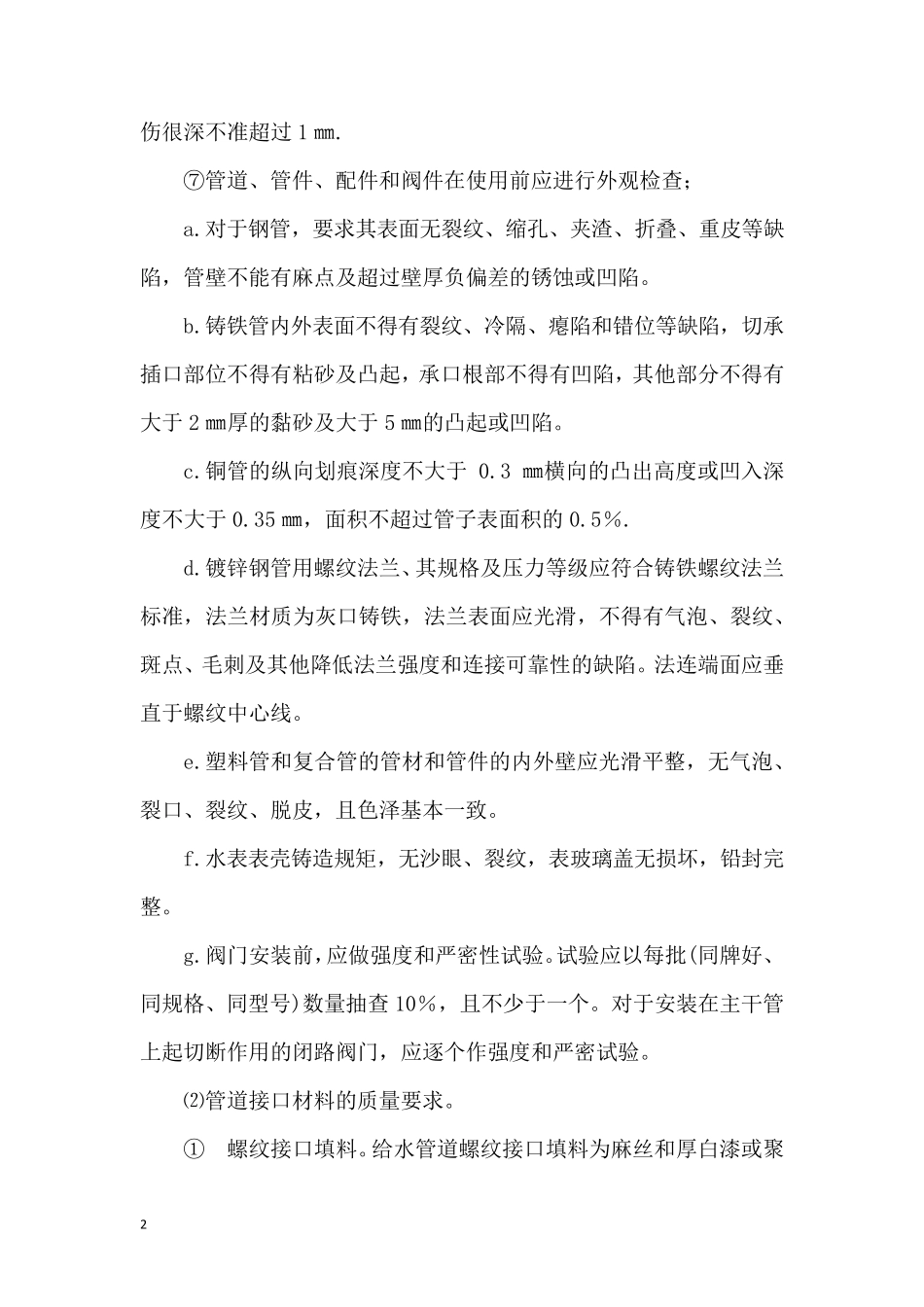

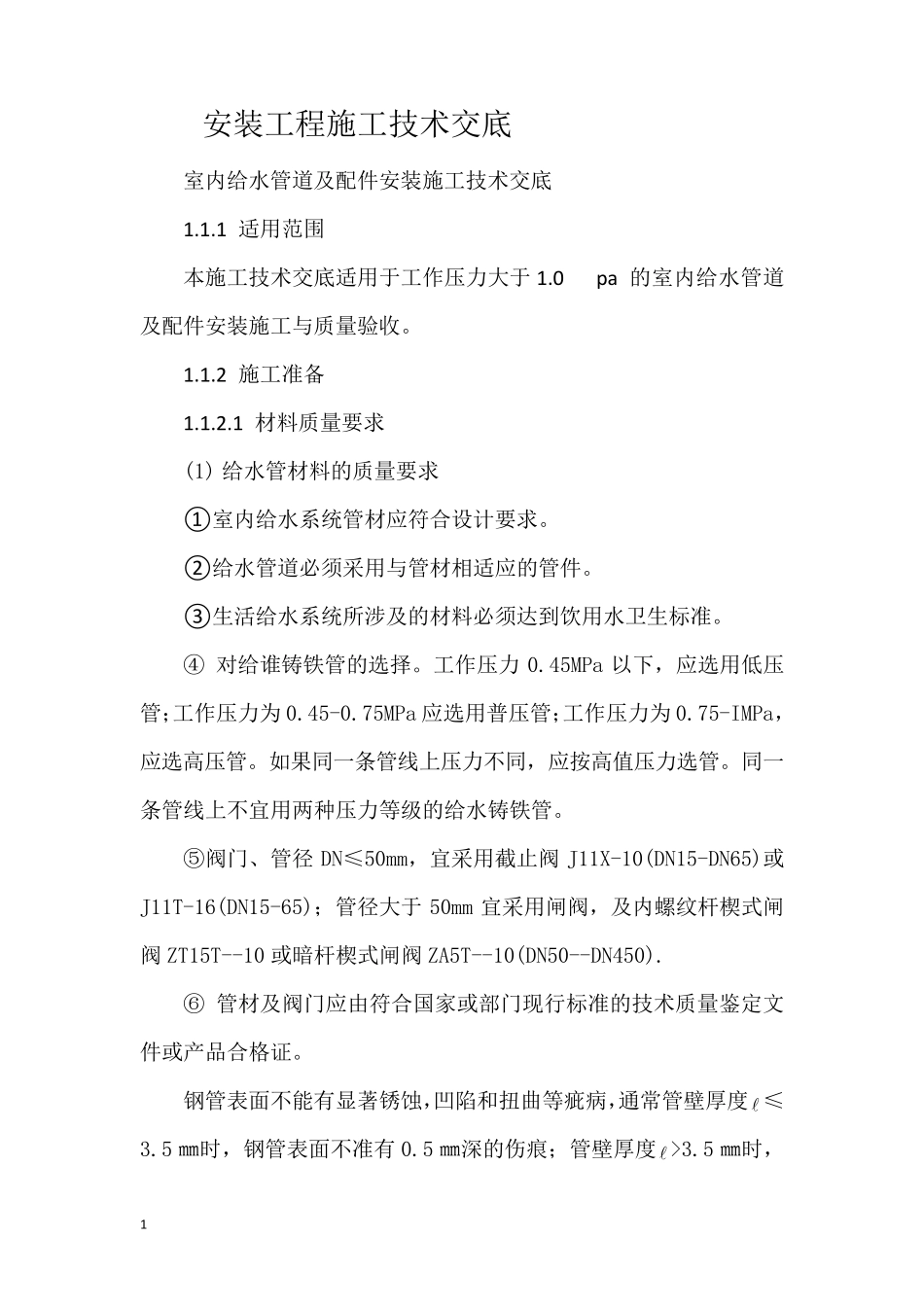

1 安装工程施工技术交底 室内给水管道及配件安装施工技术交底 1.1.1 适用范围 本施工技术交底适用于工作压力大于1.0 pa 的室内给水管道及配件安装施工与质量验收。 1.1.2 施工准备 1.1.2.1 材料质量要求 (1) 给水管材料的质量要求 ①室内给水系统管材应符合设计要求。 ②给水管道必须采用与管材相适应的管件。 ③生活给水系统所涉及的材料必须达到饮用水卫生标准。 ④ 对给谁铸铁管的选择。工作压力0.45MPa 以下，应选用低压管；工作压力为0.45-0.75MPa 应选用普压管；工作压力为0.75-IMPa，应选高压管。如果同一条管线上压力不同，应按高值压力选管。同一条管线上不宜用两种压力等级的给水铸铁管。 ⑤阀门、管径DN≤50mm，宜采用截止阀J11X-10(DN15-DN65)或J11T-16(DN15-65)；管径大于50mm 宜采用闸阀，及内螺纹杆楔式闸阀ZT15T--10 或暗杆楔式闸阀ZA5T--10(DN50--DN450). ⑥ 管材及阀门应由符合国家或部门现行标准的技术质量鉴定文件或产品合格证。 钢管表面不能有显著锈蚀，凹陷和扭曲等疵病，通常管壁厚度≤3.5 ㎜时，钢管表面不准有 0.5 ㎜深的伤痕；管壁厚度>3.5 ㎜时， 2 伤 很 深 不 准 超 过 1 ㎜ . ⑦ 管 道 、 管 件 、 配 件 和 阀 件 在 使 用 前 应 进 行 外 观 检 查 ； a.对 于 钢 管 ， 要 求 其 表 面 无 裂 纹 、 缩 孔 、 夹 渣 、 折 叠 、 重 皮 等 缺陷 ， 管 壁 不 能 有 麻 点 及 超 过 壁 厚 负 偏 差 的 锈 蚀 或 凹 陷 。 b.铸 铁 管 内 外 表 面 不 得 有 裂 纹 、 冷 隔 、 瘪 陷 和 错 位 等 缺 陷 ， 切 承插 口 部 位 不 得 有 粘 砂 及 凸 起 ， 承 口 根 部 不 得 有 凹 陷 ， 其 他 部 分 不 得 有大 于 2 ㎜ 厚 的 黏 砂 及 大 于 5 ㎜ 的 凸 起 或 凹 陷 。 c.铜 管 的 纵 向 划 痕 深 度 不 大 于0.3 ㎜ 横 向 的 凸 出 高 度 或 凹 入 深度 不 大 于 0.35 ㎜ ， 面 积 不 超 过 管 子 表 面 积 的 0.5％ . d.镀 锌 钢 管 用 螺 纹 法 兰 、 其 规 格 及 压 力 等 级 应 符 合 铸 铁 螺 纹 法 兰标 准 ， 法 兰 材 质 为 灰 口 铸 铁 ， 法 兰 表 面 应 光 滑 ， 不 得 有 气 泡 、 裂 纹 、...
