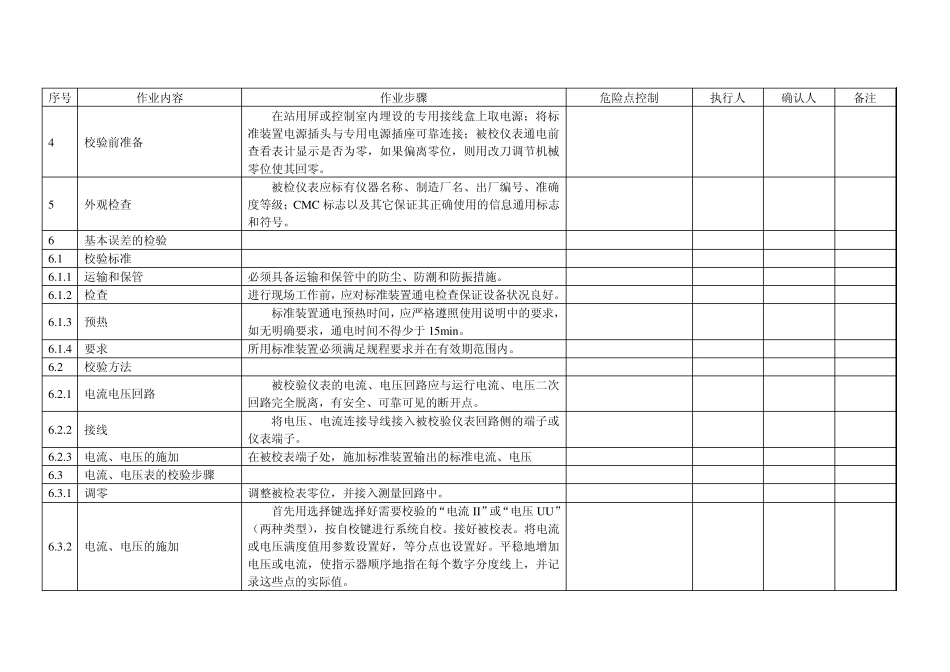

_ _kV ___________变电站 安装式温度仪现场校验工序工艺标准卡 批 准：_________ 年 月 日 安监部门：_________ 年 月 日 生技部门：_________ 年 月 日 编 写：__________ 年 月 日 工作负责人：_________ 作业日期： 年 月 日 时至 年 月 日 时 作业单位： 指示仪表现场校验工序工艺标准卡 序号 作业内容 作业步骤 危险点控制 执行人 确认人 备注 1 明确现场作业的工作范围 现场听取工作负责人讲解当天工作停电范围及工作许可范围，明确带电部位，提出有疑问的地方，请工作负责人讲解清楚。 对未停电的不工作的间隔要求值班人员用红布遮掩或用围栏隔离，以示警戒。 2 二次回路停电工作 根据上述第1 条要求，办理第一种工作票，履行工作许可手续，明确监护人；确认工作票中规定的二次回路已停电： ① 用万用表测量二次回路端子排及仪表电压端子无电压值；用钳型表测二次回路导线无电流值。② 对应工作回路的安装仪表无显示值。③ 断开被校仪表接线端的各联结线，松开安装仪表固定镙丝，取出安装仪表到校验标准装置处等待校验；根据现场具体情况也可不取出安装仪表，而将校验标准装置的输出导线与被校仪表连接后按下述第4 条及以后的要求开展校验。 注意测量时不要让表笔线误碰在一起或与周围金属部分和带电部分误碰，以致造成接地短路。 3 二次回路不停电工作 根据上述第1 条要求，办理第二种工作票，履行工作许可手续，明确监护人；确认工作票中规定的设备间隔及对应各类指示仪表；用万用表测量应回路电压端子排和仪表电压端子的电压值并记录，用钳型表测量回路电流导线的电流值并记录。逐相断开电压端子排出线端的电压端子并用绝缘胶布包好。用专用电流短接线逐相短接被校仪表对应电流端子。再次测量仪表接线端子的电压值和电流值，确认其测量值与安装仪表指示值均为零后才能断开被校仪表接线端的各联结接线，松开安装仪表固定镙丝，取出安装仪表到校验标准装置处等待校验；根据现场具体情况也可不取出安装仪表，而将校验标准装置的输出导线与被校仪表连接后按下述第4 条及以后的要求开展校验。 严禁电流回路开路或失去接地点，防止引起人员伤亡及设备损坏。严禁电压回路短路、接地。 序号 作业内容 作业步骤 危险点控制 执行人 确认人 备注 4 校验前准备 在站用屏或控制室内埋设的专用接线盒上取电源；将标准装置电源插头与专用电源插座可靠连接；被校仪表通电前查看表...
