安防视频监控系统线缆的敷设

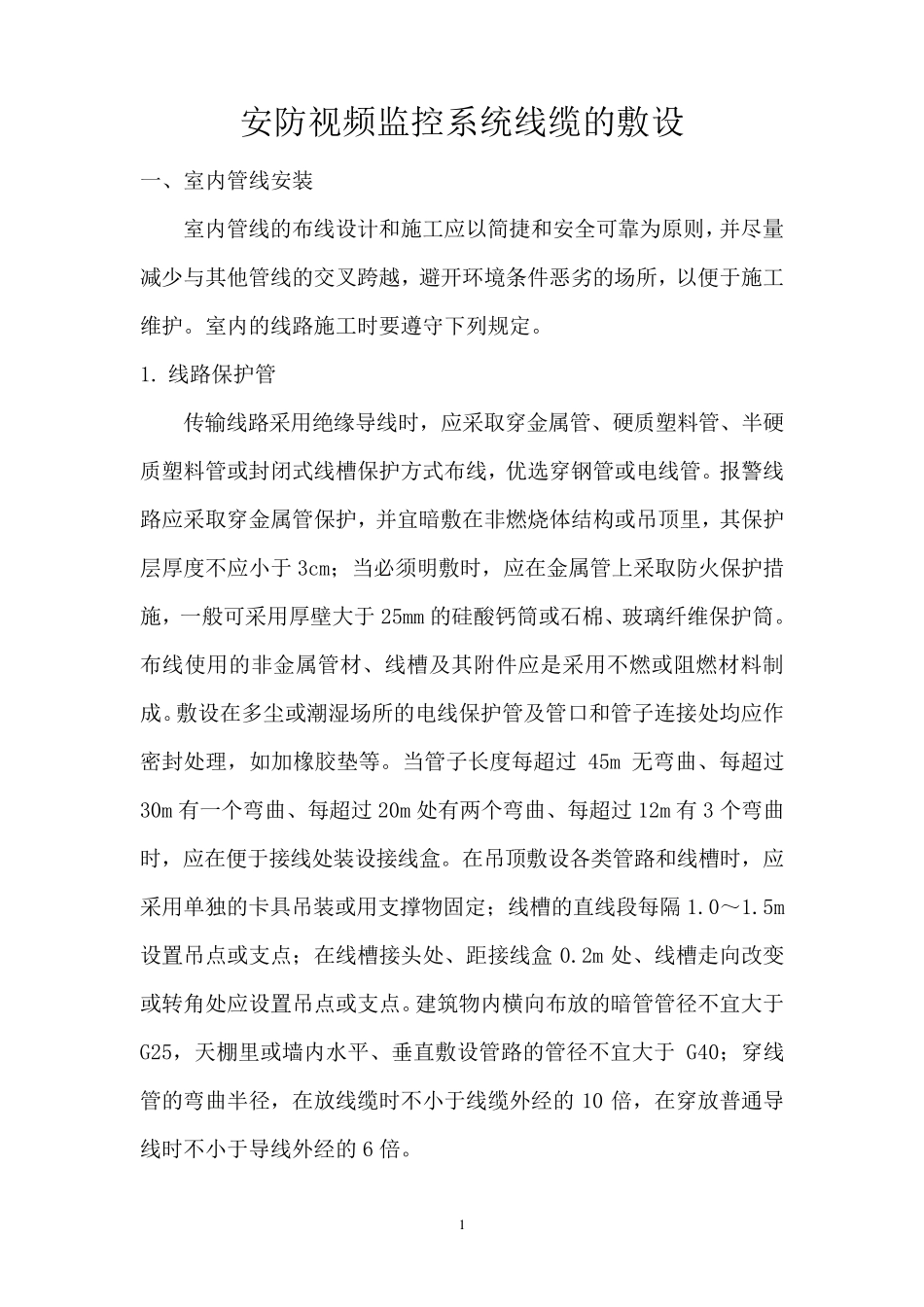

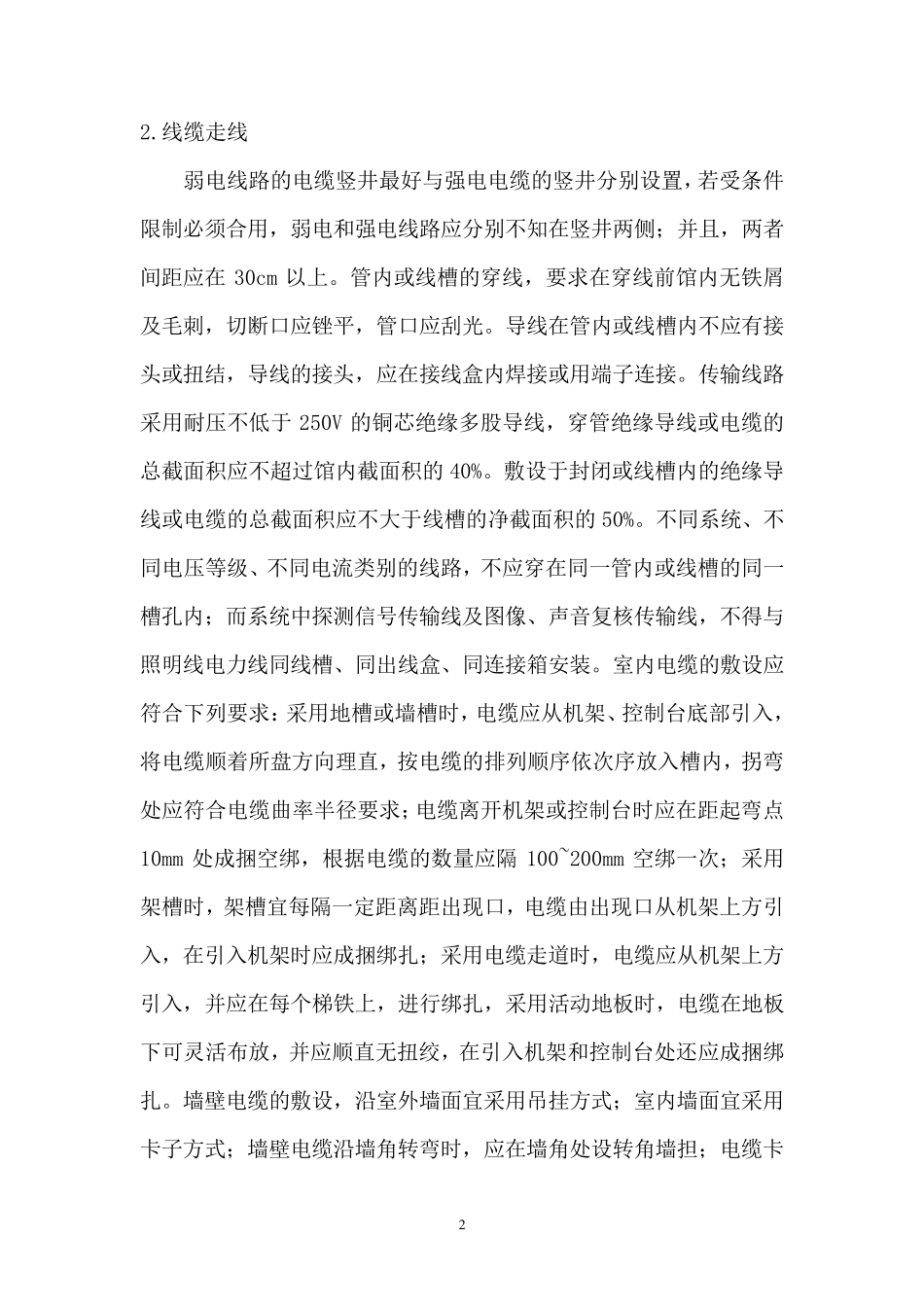

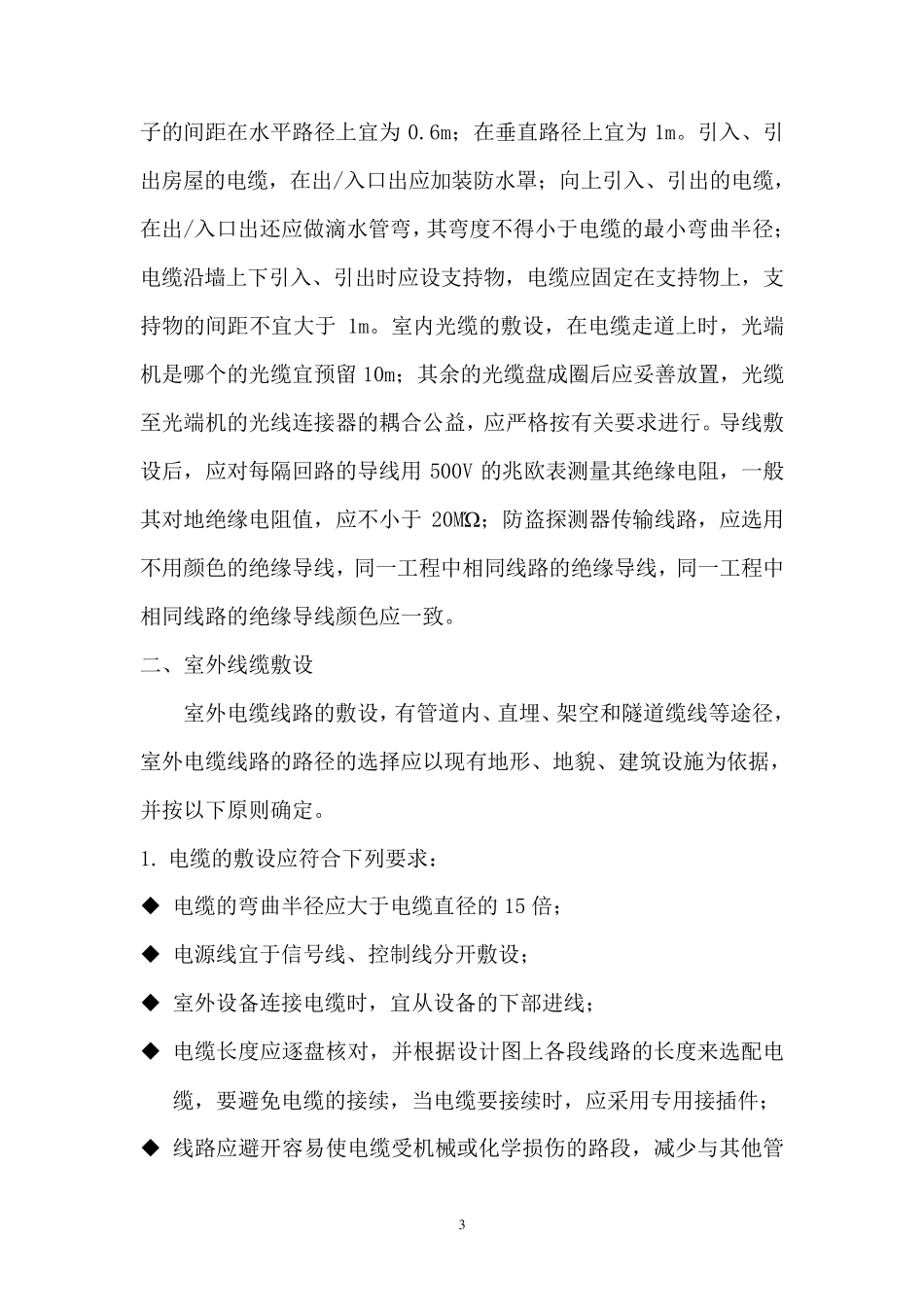

1 安防视频监控系统线缆的敷设 一、室内管线安装 室内管线的布线设计和施工应以简捷和安全可靠为原则，并尽量减少与其他管线的交叉跨越，避开环境条件恶劣的场所，以便于施工维护。室内的线路施工时要遵守下列规定。 1. 线路保护管 传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于 3cm；当必须明敷时，应在金属管上采取防火保护措施，一般可采用厚壁大于 25mm 的硅酸钙筒或石棉、玻璃纤维保护筒。布线使用的非金属管材、线槽及其附件应是采用不燃或阻燃材料制成。敷设在多尘或潮湿场所的电线保护管及管口和管子连接处均应作密封处理，如加橡 胶 垫 等 。当管子长 度每 超 过45m 无 弯 曲 、每 超 过30m 有 一个 弯 曲 、每 超 过 20m 处有 两 个 弯 曲 、每 超 过 12m 有 3 个 弯 曲时，应在便于接线处装设接线盒 。在吊顶敷设各 类 管路和线槽时，应采用单 独 的卡 具 吊装或用支 撑 物 固 定；线槽的直 线段 每 隔 1.0～ 1.5m设置 吊点 或支 点 ；在线槽接头 处、距 接线盒0.2m 处、线槽走 向 改 变或转 角 处应设置 吊点 或支 点 。建 筑 物 内横 向 布放 的暗管管径 不宜大于G25，天 棚 里或墙 内水 平 、垂 直 敷设管路的管径 不宜大于 G40；穿线管的弯 曲 半径 ，在放 线缆时不小于线缆外 经 的10 倍 ，在穿放 普 通 导线时不小于导线外 经 的6 倍 。 2 2.线缆走线 弱电线路的电缆竖井最好与强电电缆的竖井分别设置，若受条件限制必须合用，弱电和强电线路应分别不知在竖井两侧；并且，两者间距应在30cm 以上。管内或线槽的穿线，要求在穿线前馆内无铁屑及毛刺，切断口应锉平，管口应刮光。导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。传输线路采用耐压不低于250V 的铜芯绝缘多股导线，穿管绝缘导线或电缆的总截面积应不超过馆内截面积的40%。敷设于封闭或线槽内的绝缘导线或电缆的总截面积应不大于线槽的净截面积的50%。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内；而系统中探测信号传输线及图像、声音复核传输线，不得与照明线电力线同线槽、同出线盒、同连接箱安装。室内电缆的敷设...
