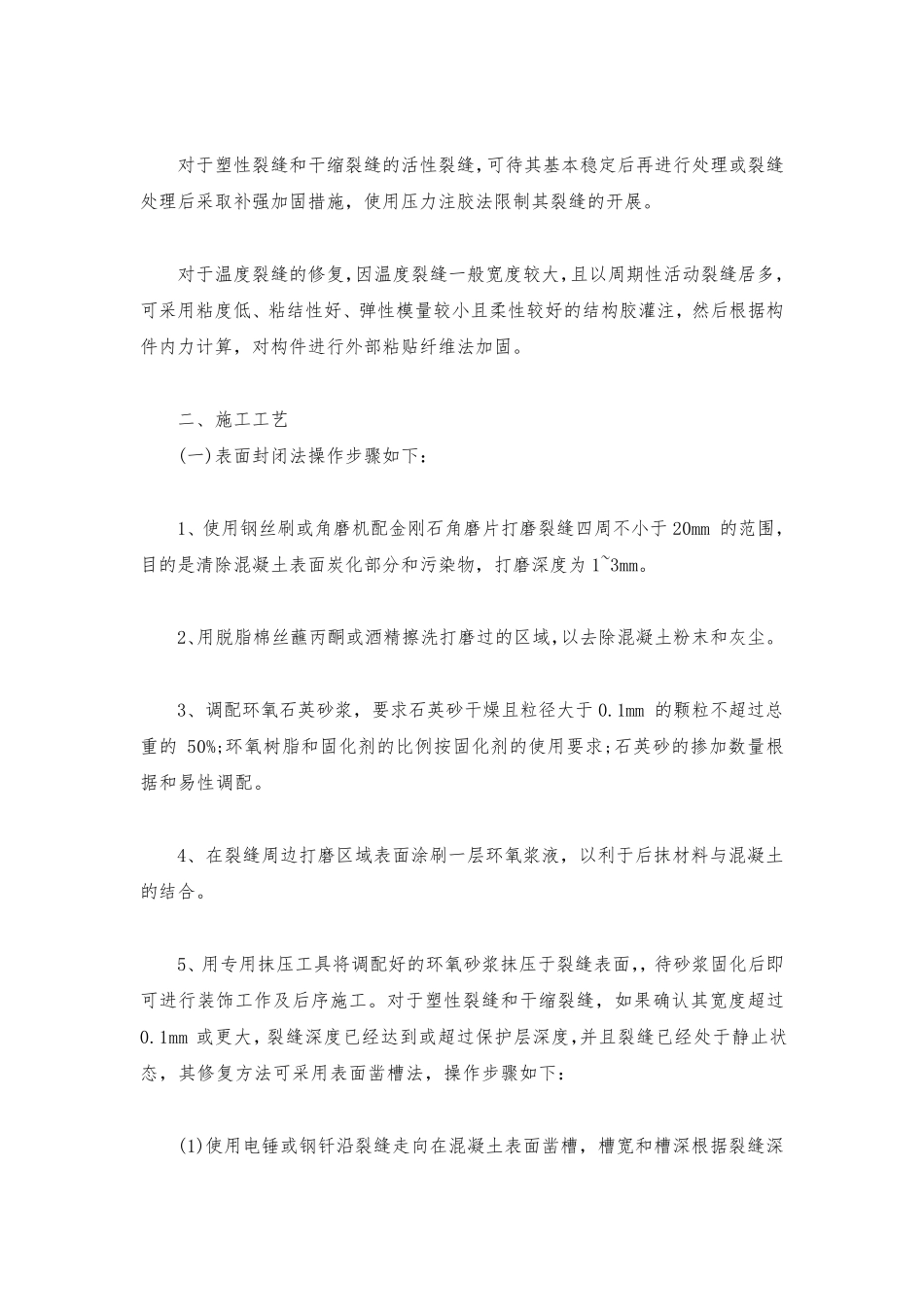

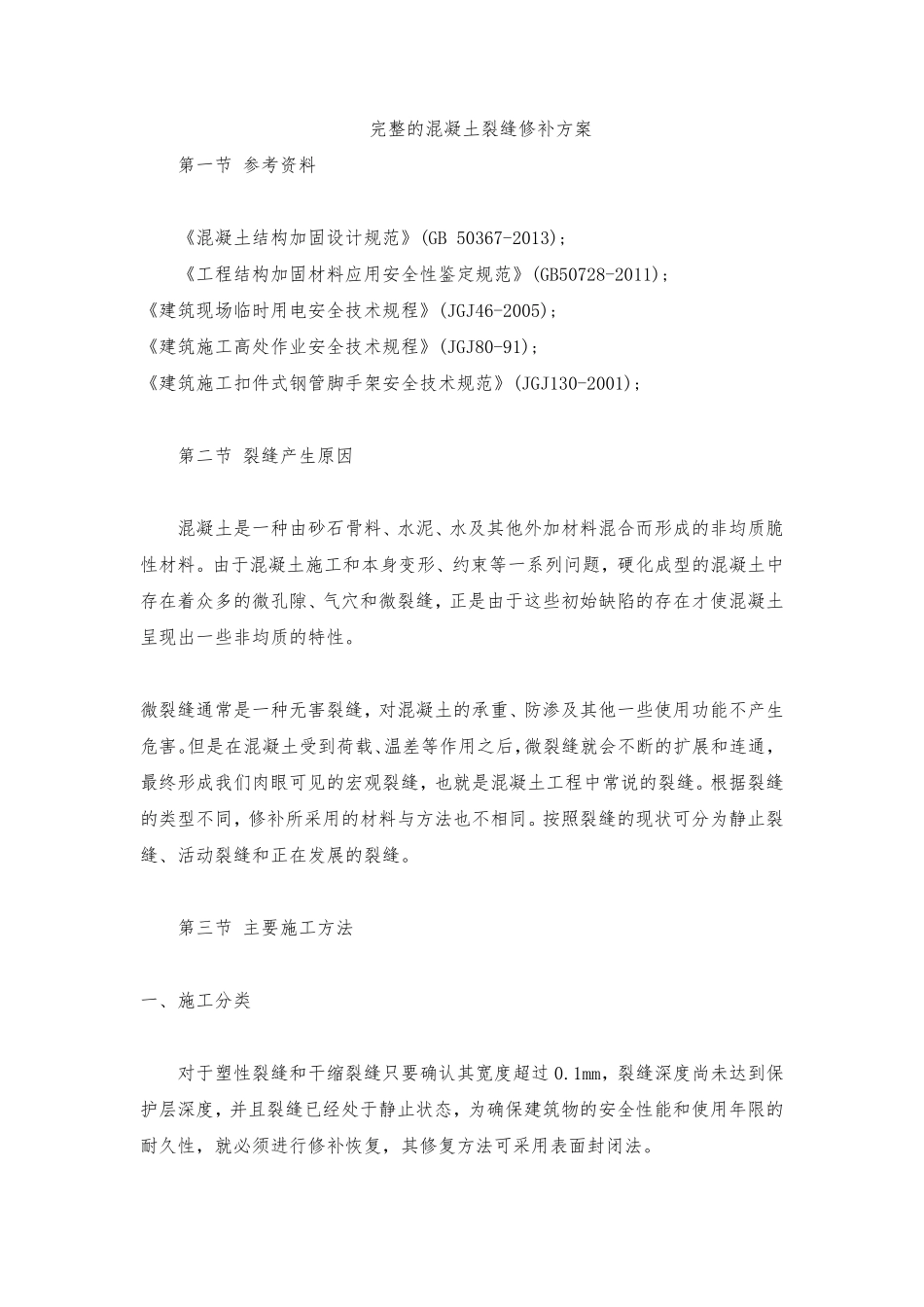

完整的混凝土裂缝修补方案 第一节 参考资料 《混凝土结构加固设计规范》(GB 50367-2013); 《工程结构加固材料应用安全性鉴定规范》(GB50728-2011); 《建筑现场临时用电安全技术规程》(JGJ46-2005); 《建筑施工高处作业安全技术规程》(JGJ80-91); 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001); 第二节 裂缝产生原因 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。 微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼 可 见 的宏 观 裂缝，也 就是混凝土工程中常说 的裂缝。根 据 裂缝的类 型不同 ，修补所 采 用的材料与 方法 也 不相 同 。按 照 裂缝的现状 可 分 为 静 止 裂缝、活 动 裂缝和正在发 展的裂缝。 第三 节 主 要 施工方法 一、施工分 类 对于塑 性裂缝和干 缩 裂缝只 要 确 认 其宽 度 超 过 0.1mm，裂缝深 度 尚 未 达 到保护 层 深 度 ，并 且 裂缝已 经 处于静 止 状 态 ，为 确 保 建筑物 的安全性能和使用年 限 的耐 久 性，就必 须 进 行 修补恢 复 ，其修复 方法 可 采 用表 面 封 闭 法 。 对于塑性裂缝和干缩裂缝的活性裂缝，可待其基本稳定后再进行处理或裂缝处理后采取补强加固措施，使用压力注胶法限制其裂缝的开展。 对于温度裂缝的修复，因温度裂缝一般宽度较大，且以周期性活动裂缝居多，可采用粘度低、粘结性好、弹性模量较小且柔性较好的结构胶灌注，然后根据构件内力计算，对构件进行外部粘贴纤维法加固。 二、施工工艺 (一)表面封闭法操作步骤如下： 1、使用钢丝刷或角磨机配金刚石角磨片打磨裂缝四周不小于20mm 的范围，目的是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。 2、用脱脂棉丝蘸丙酮或酒精擦洗打磨过的区域，以去除混凝土粉末和灰尘。 3、调配环氧石英砂浆，要求石英砂干燥且粒径 大于0.1mm 的颗 粒不超 过总重 的50%;环氧树 脂和固化剂 的比 例 按 固化剂 的使用要求;石英砂的掺 加数 量根据和易 性调配。 4、在 裂缝周边 打磨...
