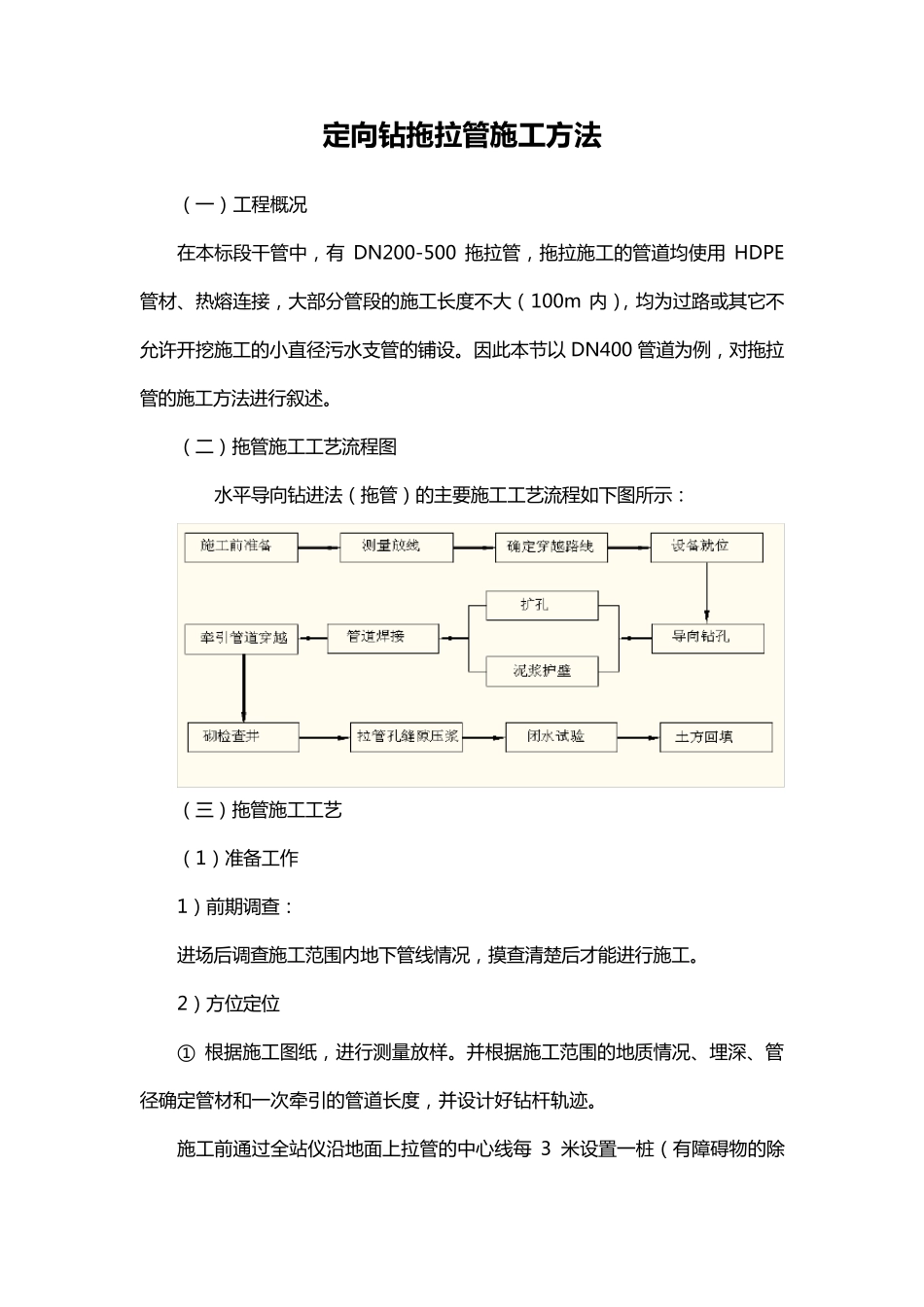

定 向钻拖拉管施工方法 （ 一 ） 工 程 概 况 在 本 标 段 干 管 中 ， 有DN200-500 拖 拉 管 ， 拖 拉 施 工 的 管 道 均 使 用HDPE管 材 、 热 熔 连 接 ， 大 部 分 管 段 的 施 工 长 度 不 大 （ 100m 内 ）， 均 为 过 路 或 其 它 不允 许 开 挖 施 工 的 小 直 径 污 水 支 管 的 铺 设 。 因 此 本 节 以 DN400 管 道 为 例 ， 对 拖 拉管 的 施 工 方 法 进 行 叙 述 。 （ 二 ） 拖 管 施 工 工 艺 流 程 图 水 平 导 向 钻 进 法 （ 拖 管 ） 的 主 要 施 工 工 艺 流 程 如 下 图 所 示 ： （ 三 ） 拖 管 施 工 工 艺 （ 1） 准 备 工 作 1） 前 期 调 查 ： 进 场 后 调 查 施 工 范 围 内 地 下 管 线 情 况 ， 摸 查 清 楚 后 才 能 进 行 施 工 。 2） 方 位 定 位 ① 根据施 工 图 纸， 进 行 测量放样。 并根据施 工 范 围 的 地 质情 况 、 埋深、 管径 确定 管 材 和一 次牵引的 管 道 长 度 ， 并设 计好钻 杆轨迹。 施 工 前 通过 全站仪沿地 面上拉 管 的 中 心线 每 3 米设 置一 桩（ 有 障碍物的 除外 ）， 并 沿 拉 管 的 中 心 线 撒 好 白 灰 线 且 测 出 桩 高 程 ， 算 好 桩 高 程 与 设 计 拉 管 流 水面 的 关 系 。 高 程 控 制 根 据 业 主 认 可 的 勘 测 方 提 供 的 水 准 点 ，引 测 施 工 现 场 的 高 程 控 制 点 。根 据 本 标 段 的 现 场 情 况 ， 管 线 大 部 分 在 既 有 道 路 下 施 工 ， 我 方 将 在 现 场 选 择 固 定的 地 方 做 临 时 水 准 点 ， 并 做 好 保 护 。 （ 2） 钻 杆 轨 迹 设 计 根 据 地 下 管 线 布 置 图 设 计 钻 杆 的 钻 进 轨 迹 。轨 迹 包 括 两 个 部 分 ， 造 斜 段 和 铺设 段 。本 工 程 为 污 水 收 集 管 道 ， 必 须 按 设 计 标 高 埋 设 ， 埋 深 的 按 照 设 计 提 供 的 各段 管 道 设 计 标 高 确 定 。造 斜 段 为 拖 拉 工 艺 使 用 的 空 拖 段 。 1）...
