定向钻穿越施工手册

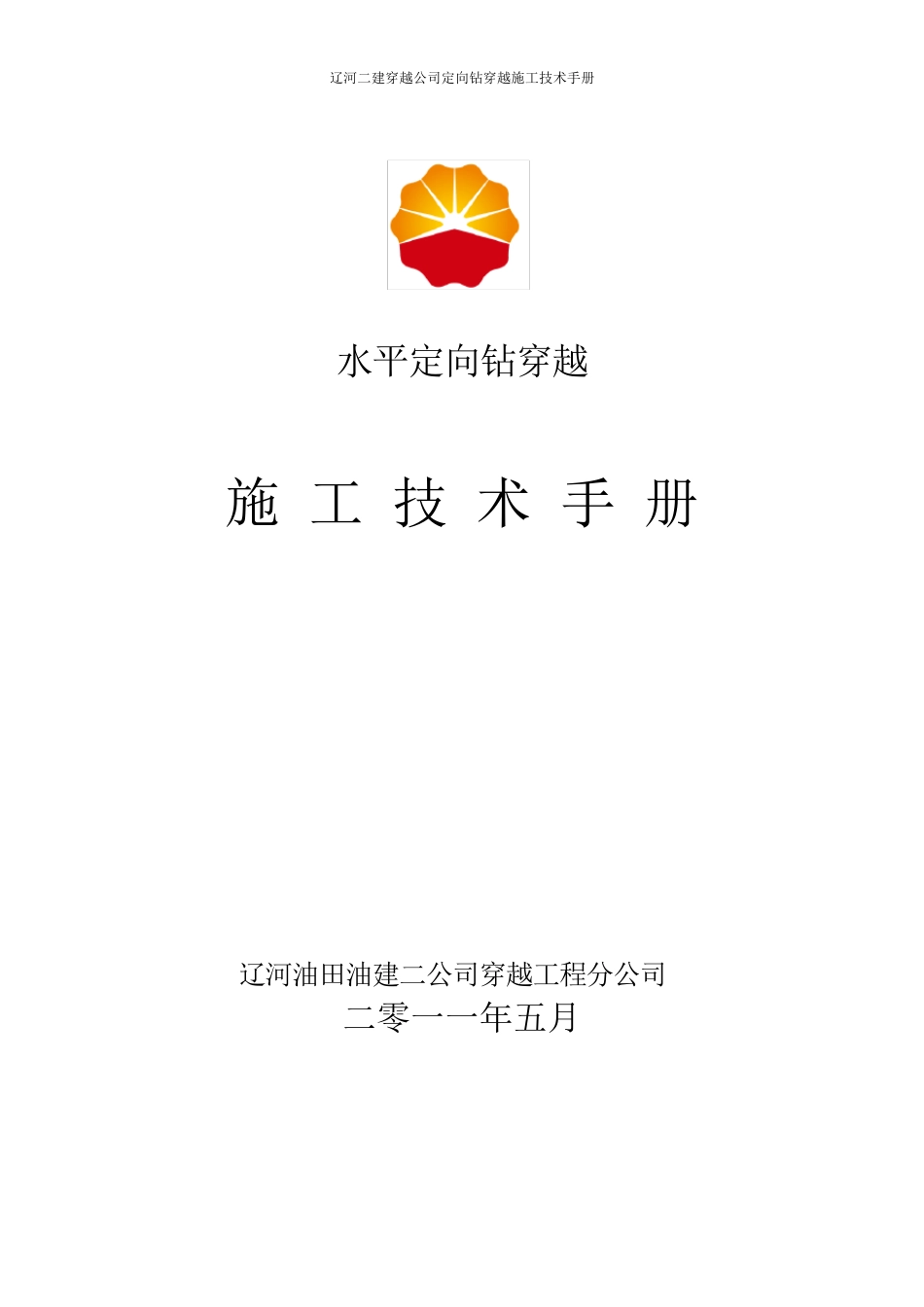

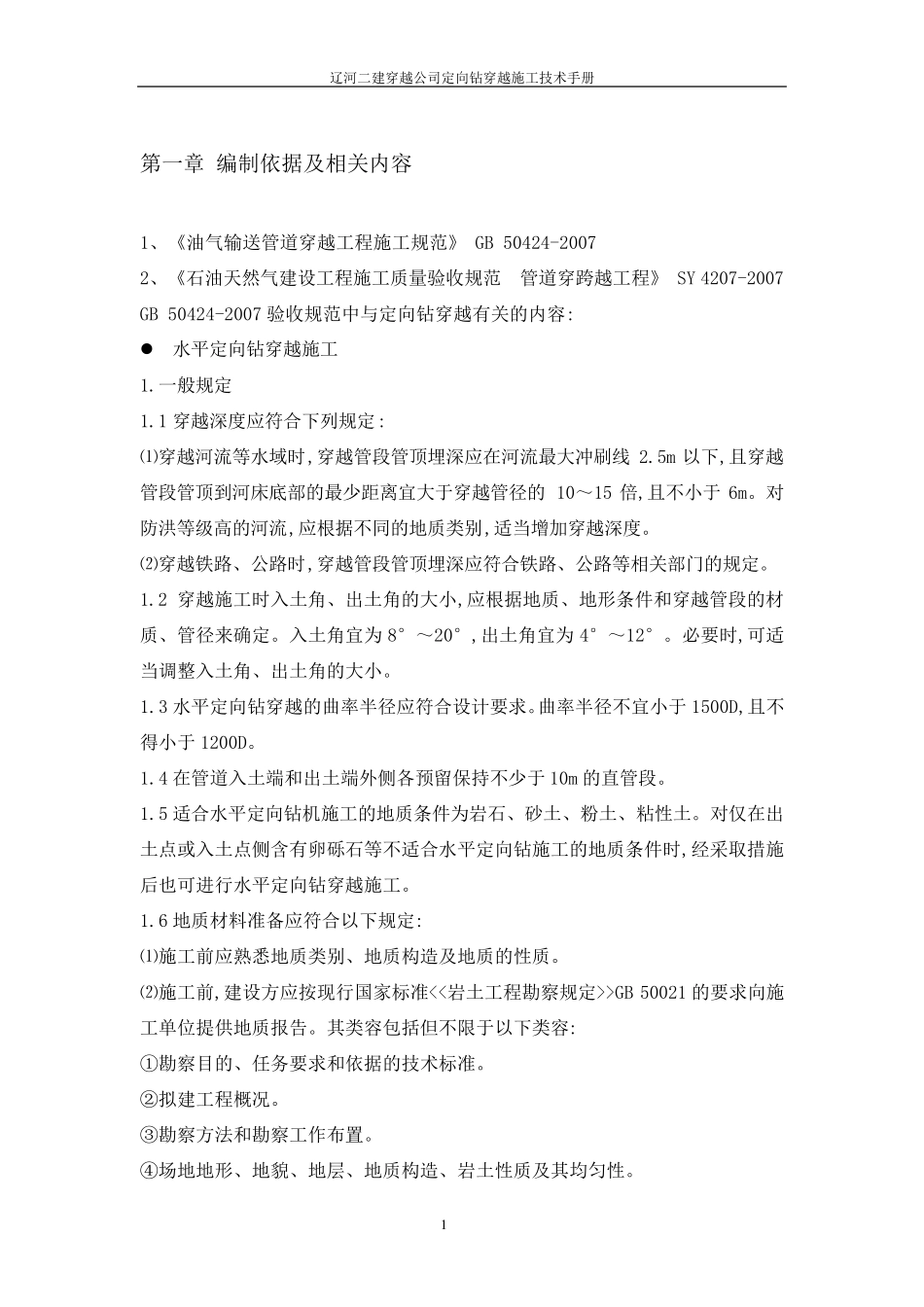

辽河二建穿越公司定向钻穿越施工技术手册 水平定向钻穿越 施 工 技 术 手 册 辽河油田油建二公司穿越工程分公司 二零一一年五月 辽河二建穿越公司定向钻穿越施工技术手册 目 录 第一章 编制依据 .......................................... 1 第二章 概述 .............................................. 8 第三章 定向钻穿越技术质量要求 ........................... 10 第四章 定向钻施工主要设备组成及相关操作 ................. 11 第五章 施工工艺 ......................................... 15 第六章 泥浆配制工艺 ..................................... 26 第七章 定向钻穿越施工相关知识 ........................... 31 第八章 HSE 安全管理措施 .................................. 36 第九章 现场数据记录表格及竣工资料表格填写 ............... 37 第十章 定向钻穿越施工质量控制点…………………………………50第十一章 定向钻穿越作业现场检查表………………………………52 辽河二建穿越公司定向钻穿越施工技术手册 1 第一章 编制依据及相关内容 1、《油气输送管道穿越工程施工规范》 GB 50424-2007 2、《石油天然气建设工程施工质量验收规范 管道穿跨越工程》 SY 4207-2007 GB 50424-2007 验收规范中与定向钻穿越有关的内容:  水平定向钻穿越施工 1.一般规定 1.1 穿越深度应符合下列规定: ⑴穿越河流等水域时,穿越管段管顶埋深应在河流最大冲刷线2.5m 以下,且穿越管段管顶到河床底部的最少距离宜大于穿越管径的10～15 倍,且不小于6m。对防洪等级高的河流,应根据不同的地质类别,适当增加穿越深度。 ⑵穿越铁路、公路时,穿越管段管顶埋深应符合铁路、公路等相关部门的规定。 1.2 穿越施工时入土角、出土角的大小,应根据地质、地形条件和穿越管段的材质、管径来确定。入土角宜为8°～20°,出土角宜为4°～12°。必要时,可适当调整入土角、出土角的大小。 1.3 水平定向钻穿越的曲率半径应符合设计要求。曲率半径不宜小于1500D,且不得小于1200D。 1.4 在管道入土端和出土端外侧各预留保持不少于10m 的直管段。 1.5 适合水平定向钻机施工的地质条件为岩石、砂土、粉土、粘性土。对仅在出土点或入土点侧含有卵砾石等不适合水平定向钻施工的地质条件时,经采取 措 施后 也 可进 行 水平定向钻穿越施工。 1.6 地质材料 准 备 应符...
