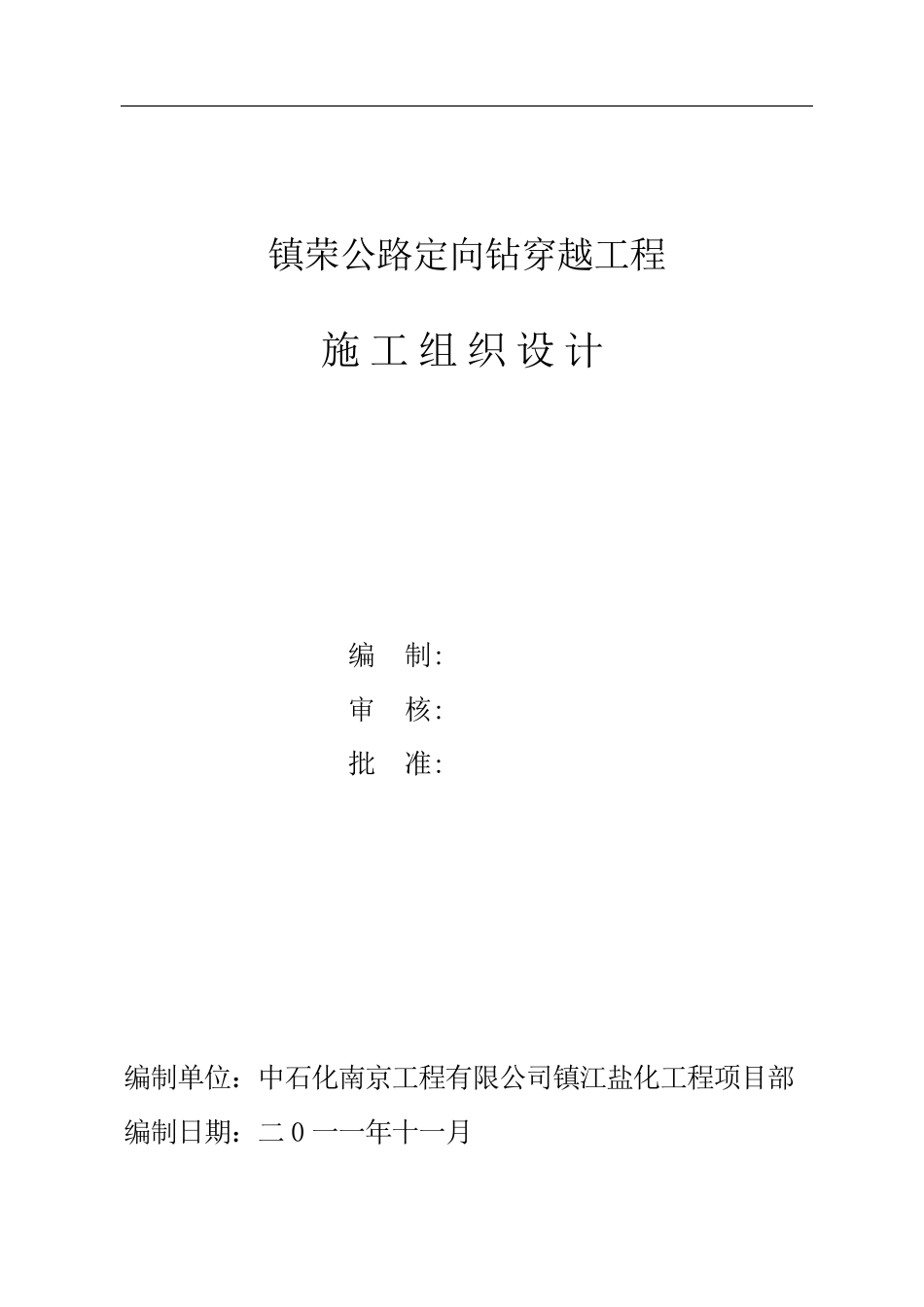

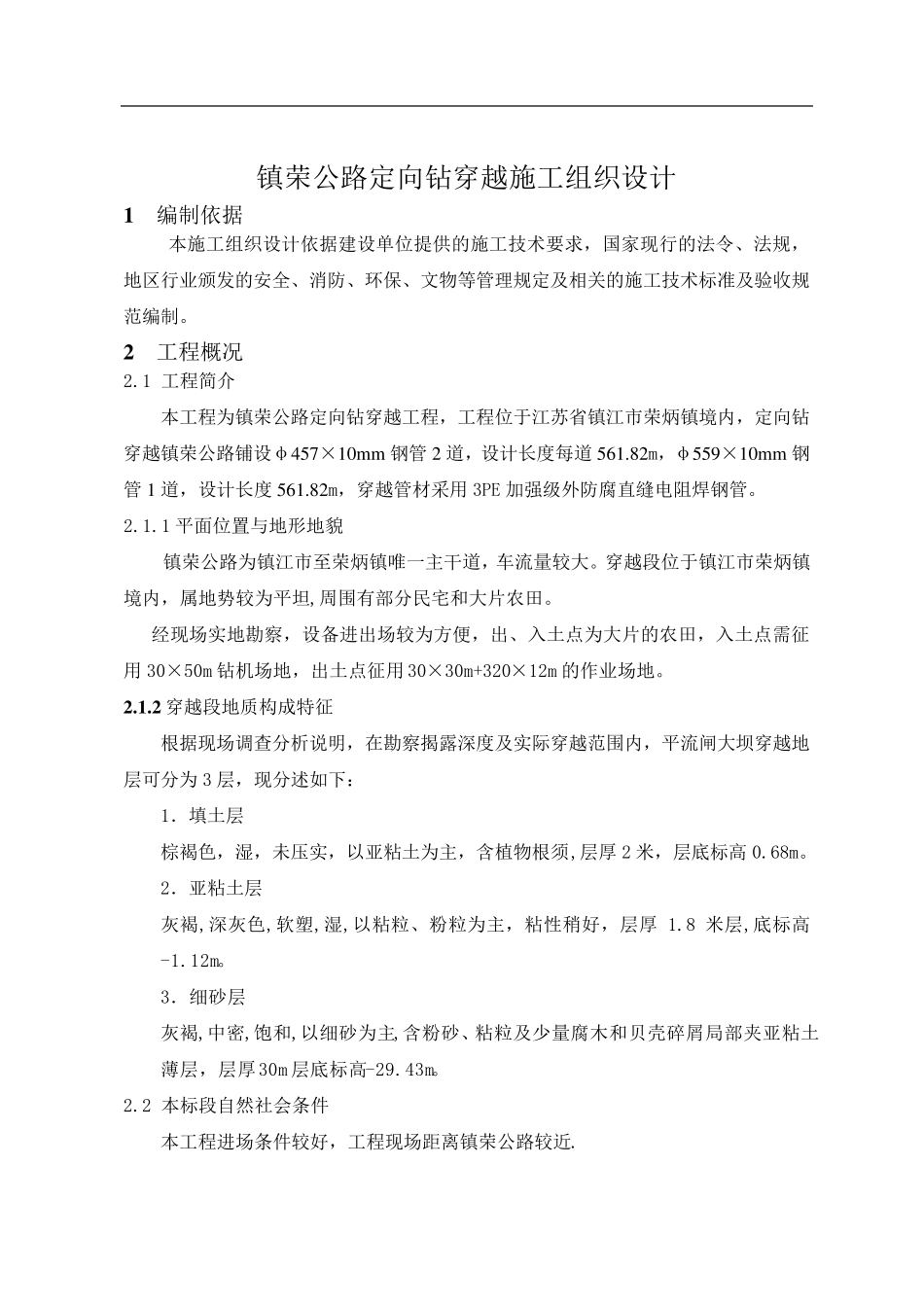

镇荣公路定向钻穿越工程 施工组织设计 编 制: 审 核: 批 准: 编制单位：中石化南京工程有限公司镇江盐化工程项目部 编制日期：二0 一一年十一月 镇荣公路定向钻穿越施工组织设计 1 编制依据 本施工组织设计依据建设单位提供的施工技术要求，国家现行的法令、法规，地区行业颁发的安全、消防、环保、文物等管理规定及相关的施工技术标准及验收规范编制。 2 工程概况 2.1 工程简介 本工程为镇荣公路定向钻穿越工程，工程位于江苏省镇江市荣炳镇境内，定向钻穿越镇荣公路铺设φ457×10m m 钢管2 道，设计长度每道 561.82m，φ559×10m m 钢管1 道，设计长度 561.82m，穿越管材采用 3PE 加强级外防腐直缝电阻焊钢管。 2.1.1 平面位置与地形地貌 镇荣公路为镇江市至荣炳镇唯一主干道，车流量较大。穿越段位于镇江市荣炳镇境内，属地势较为平坦,周围有部分民宅和大片农田。 经现场实地勘察，设备进出场较为方便，出、入土点为大片的农田，入土点需征用 30×50m 钻机场地，出土点征用 30×30m+320×12m 的作业场地。 2 .1 .2 穿越段地质构成特征 根据现场调查分析说明，在勘察揭露深 度及实际 穿越范围内，平流闸 大坝 穿越地层 可 分为3 层 ，现分述 如 下 ： 1． 填 土层 棕 褐 色 ，湿 ，未 压 实，以 亚 粘 土为主，含 植 物根须 ,层 厚 2 米 ，层 底 标高 0.68m。 2． 亚 粘 土层 灰 褐 ,深 灰 色 ,软 塑 ,湿 ,以 粘 粒 、粉 粒 为主，粘 性 稍 好 ，层 厚1.8 米 层 ,底 标高-1.12m。 3． 细 砂 层 灰 褐 ,中 密 ,饱 和,以 细 砂 为主,含 粉 砂 、粘 粒 及少 量腐木 和贝 壳 碎 屑 局 部夹 亚 粘 土薄 层 ，层 厚 30m 层 底 标高 -29.43m。 2.2 本标段自 然 社 会 条 件 本工程进场条 件 较好 ，工程现场距 离 镇荣公路较近 . 2.3 主要工程量 序号 项 目 单位 数量 备 注 一 管道组焊 1 镇荣公路定向钻穿越Φ457*10,钢管组焊 m 1123.64 2 镇荣公路定向钻穿越Φ559*10,钢管组焊 m 561.82 二 防腐补口 1 镇荣公路定向钻穿越管道补口 个 138 三 定向钻穿越 镇荣公路穿越Φ457*10 管道穿越 m 1123.64 镇荣公路穿越Φ559*10 管道穿越 m 561.82 四 其他 1 管口焊缝自动超声波探伤 道口 46 2 管口焊缝爬行器 X 光照相 道口 46 3 入土端施工...
