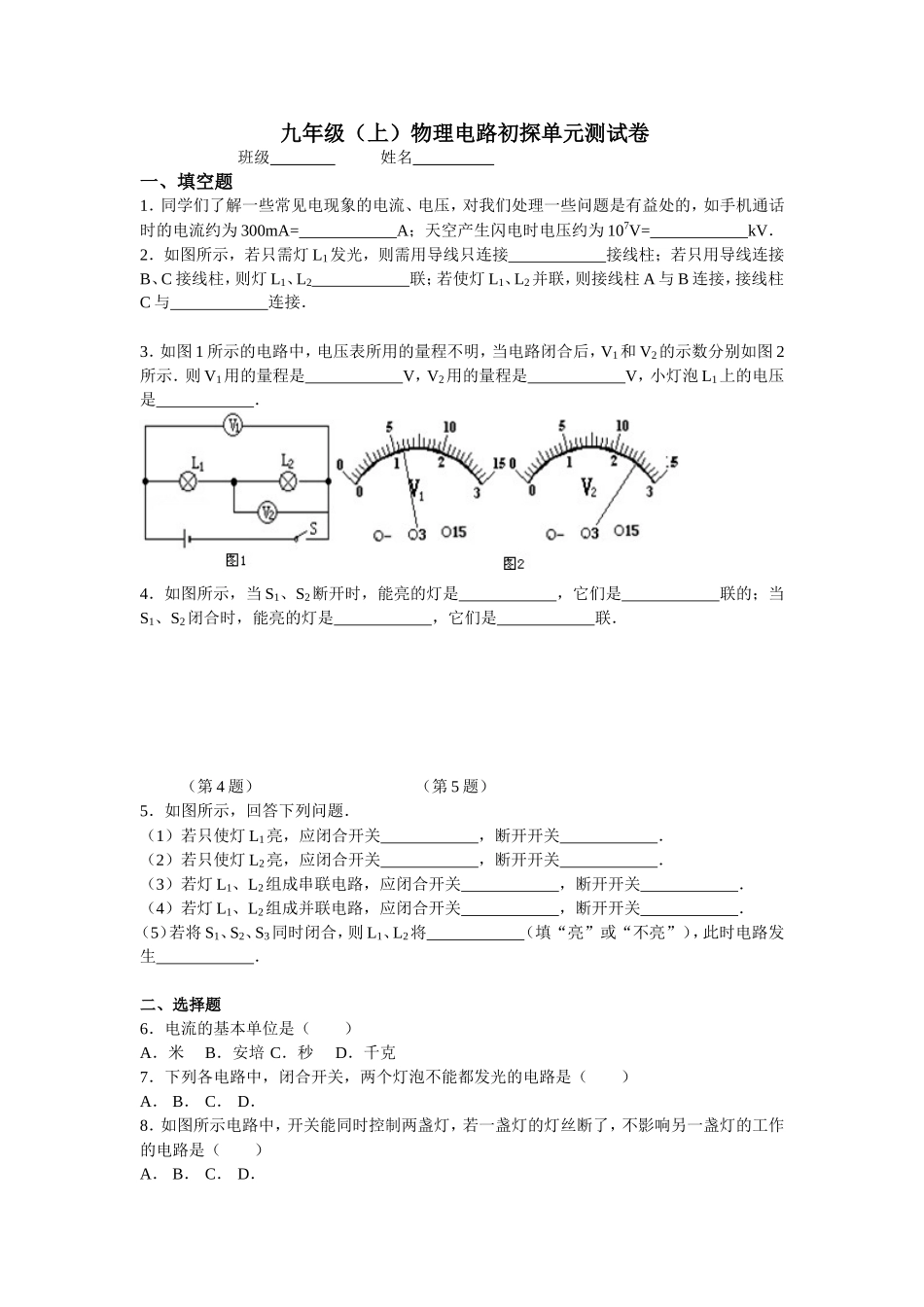

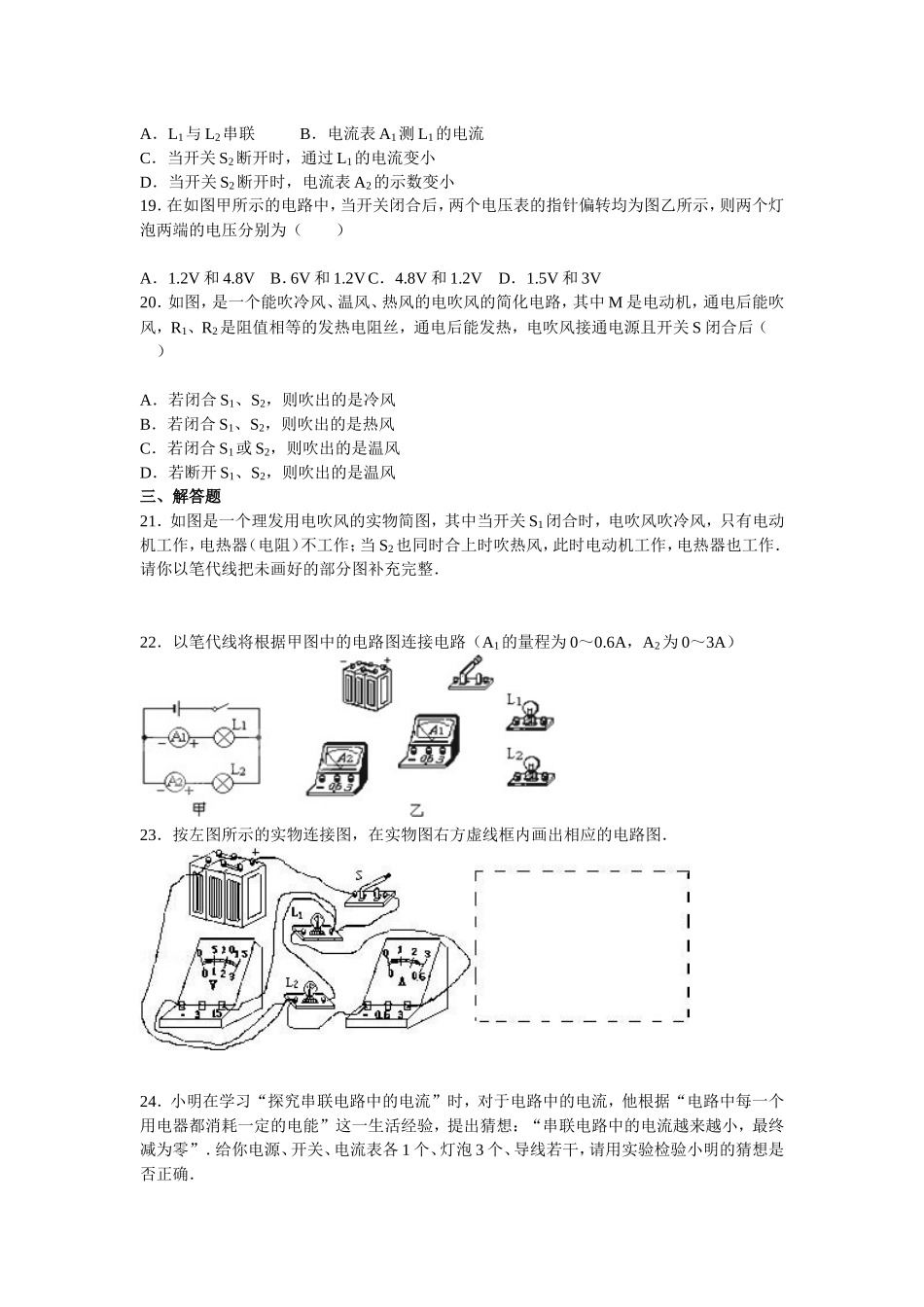

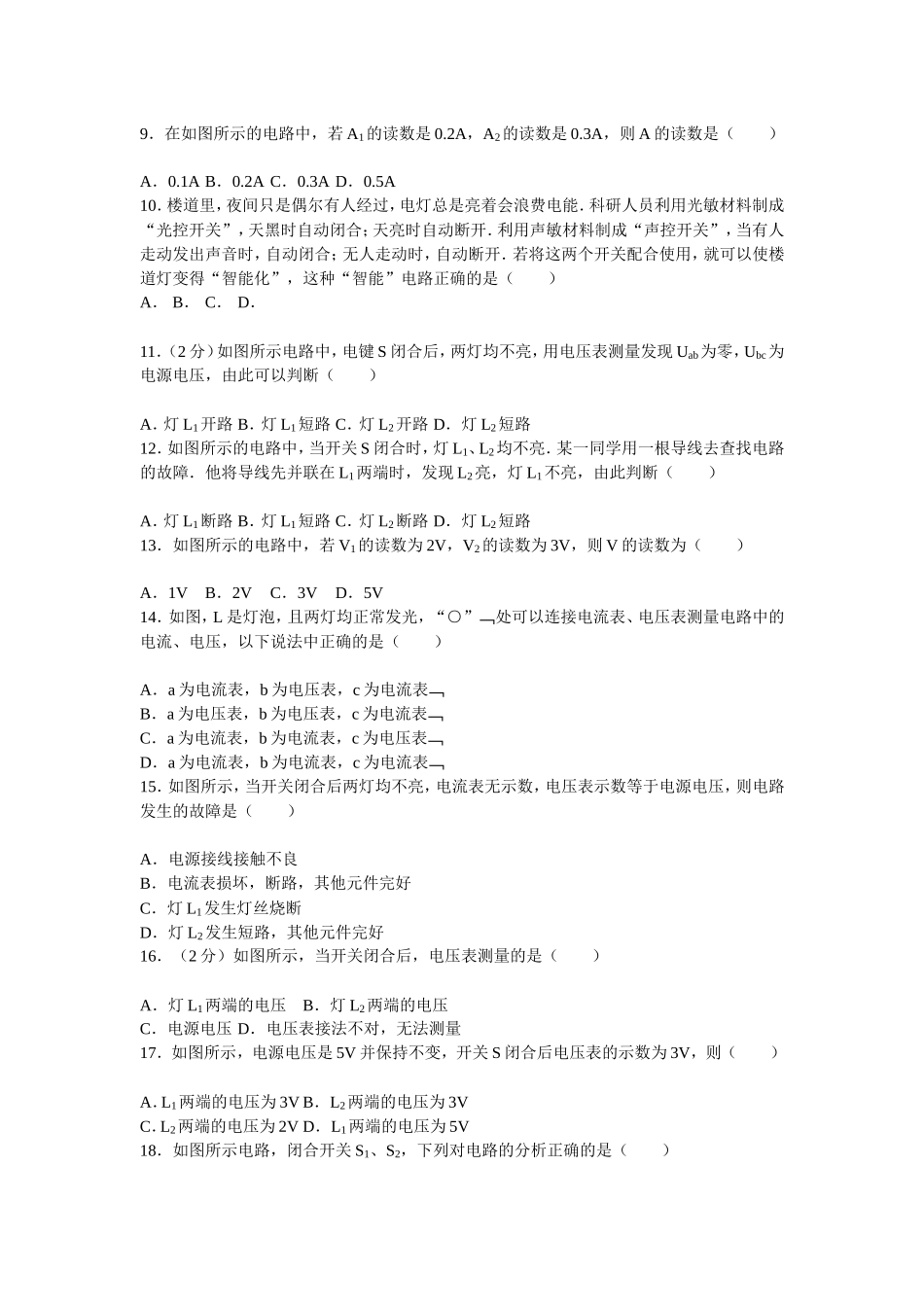

九年级（上）物理电路初探单元测试卷班级姓名一、填空题1．同学们了解一些常见电现象的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为300mA=A；天空产生闪电时电压约为107V=kV．2．如图所示，若只需灯L1发光，则需用导线只连接接线柱；若只用导线连接B、C接线柱，则灯L1、L2联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与连接．3．如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2所示．则V1用的量程是V，V2用的量程是V，小灯泡L1上的电压是．4．如图所示，当S1、S2断开时，能亮的灯是，它们是联的；当S1、S2闭合时，能亮的灯是，它们是联．（第4题）（第5题）5．如图所示，回答下列问题．（1）若只使灯L1亮，应闭合开关，断开开关．（2）若只使灯L2亮，应闭合开关，断开开关．（3）若灯L1、L2组成串联电路，应闭合开关，断开开关．（4）若灯L1、L2组成并联电路，应闭合开关，断开开关．（5）若将S1、S2、S3同时闭合，则L1、L2将（填“亮”或“不亮”），此时电路发生．二、选择题6．电流的基本单位是（）A．米B．安培C．秒D．千克7．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A．B．C．D．8．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（）A．B．C．D．9．在如图所示的电路中，若A1的读数是0.2A，A2的读数是0.3A，则A的读数是（）A．0.1AB．0.2AC．0.3AD．0.5A10．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）A．B．C．D．11．（2分）如图所示电路中，电键S闭合后，两灯均不亮，用电压表测量发现Uab为零，Ubc为电源电压，由此可以判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路12．如图所示的电路中，当开关S闭合时，灯L1、L2均不亮．某一同学用一根导线去查找电路的故障．他将导线先并联在L1两端时，发现L2亮，灯L1不亮，由此判断（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路13．如图所示的电路中，若V1的读数为2V，V2的读数为3V，则V的读数为（）A．1VB．2VC．3VD．5V14．如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表15．如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A．电源接线接触不良B．电流表损坏，断路，其他元件完好C．灯L1发生灯丝烧断D．灯L2发生短路，其他元件完好16．（2分）如图所示，当开关闭合后，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源电压D．电压表接法不对，无法测量17．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3VB．L2两端的电压为3VC．L2两端的电压为2VD．L1两端的电压为5V18．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小19．在如图甲所示的电路中，当开关闭合后，两个电压表的指针偏转均为图乙所示，则两个灯泡两端的电压分别为（）A．1.2V和4.8VB．6V和1.2VC．4.8V和1.2VD．1.5V和3V20．如图，是一个能吹冷风、温风、热风的电吹风的简化电路，其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热，电吹风接通电源且开关S闭合后（）A．若闭合S1、S2，则吹出的是冷风B．若闭合S1、S2，则吹出的是热风C．若闭合S1或S2，则吹出的是温风D．若断开S1、S2，则吹出的是温风三、解答题21．如图是一个理发用电吹风的实物简图，其中当开关S1闭合...
