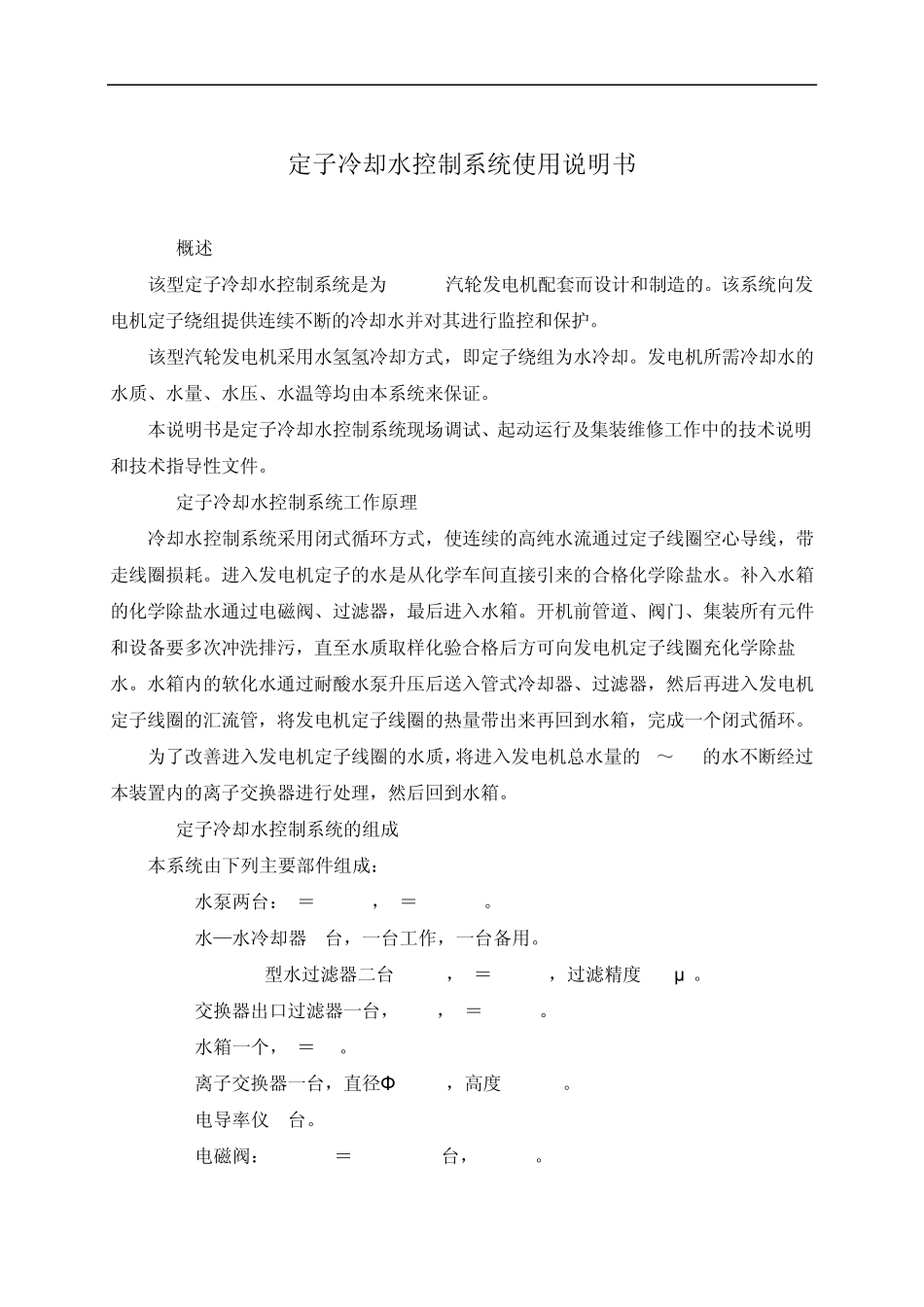

定子冷却水控制系统使用说明书 目 录 1 概述 2 定子冷却水控制系统工作原理 3 定子冷却水控制系统的组成 4 定子冷却水控制系统的设计参数 4.1 水量 4.2 水压 4.3 进水温度 4.4 出水温度 5 定子冷却水控制系统的主要设备 5.1 水泵 5.2 水箱 5.3 水-水冷却器 5.4 水过滤器 5.5 离子交换器 5.6 水温调节器 5.7 电导率计及其传感器 6 水控制系统的报警信号 7 水系统的安装、操作及保管 7.1 安装 7.2 操作 7.3 存放期间的保管 8 定子冷却水系统及其管路的安装、试验及冲洗 8.1 说明 8.2 泄漏的预防 8.3 定子绕组及其它组件的空气试验 8.4 空心定子线圈的除水和干燥 8.5 定子线圈及水管路的冲洗 9 用氮气为水系统加压 10 定子冷却水控制系统的运行 10.1 水系统运行前的准备 10.2 定子冷却水系统的气体置换及充氮 10.3 给水系统加压 10.4 水系统的循环检查 10.5 定子水冷却器的运行 10.6 离子交换器的运行 10.7 水过滤器的运行 10.8 水箱的运行 10.9 水系统运行时的注意事项 11 开关运行情况 12 关于发电机断水保护 13 定子水系统发生异常现象的分析 13.1 断水现象 13.2 水电导率增加的原因 - 1 - 定子冷却水控制系统使用说明书 1 概述: 该型定子冷却水控制系统是为 600MW汽轮发电机配套而设计和制造的。该系统向发电机定子绕组提供连续不断的冷却水并对其进行监控和保护。 该型汽轮发电机采用水氢氢冷却方式，即定子绕组为水冷却。发电机所需冷却水的水质、水量、水压、水温等均由本系统来保证。 本说明书是定子冷却水控制系统现场调试、起动运行及集装维修工作中的技术说明和技术指导性文件。 2 定子冷却水控制系统工作原理: 冷却水控制系统采用闭式循环方式，使连续的高纯水流通过定子线圈空心导线，带走线圈损耗。进入发电机定子的水是从化学车间直接引来的合格化学除盐水。补入水箱的化学除盐水通过电磁阀、过滤器，最后进入水箱。开机前管道、阀门、集装所有元件和设备要多次冲洗排污，直至水质取样化验合格后方可向发电机定子线圈充化学除盐水。水箱内的软化水通过耐酸水泵升压后送入管式冷却器、过滤器，然后再进入发电机定子线圈的汇流管，将发电机定子线圈的热量带出来再回到水箱，完成一个闭式循环。 为了改善进入发电机定子线圈的水质，将进入发电机总水量的 5～10%的水不断经过本装置内的离子交换器进行处理，然后回到水箱。 3 ...
