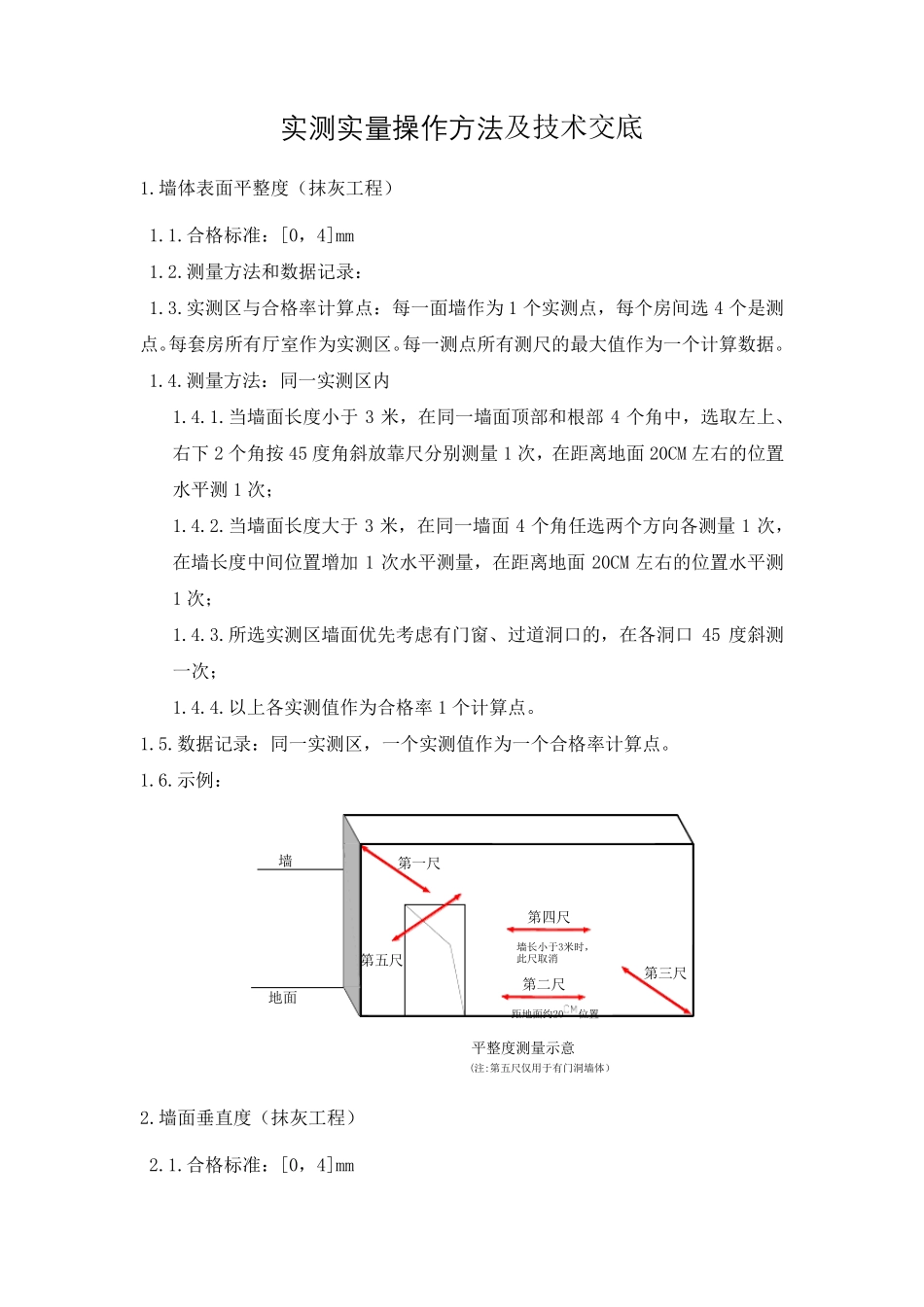

实测实量操作方法_第1页
1/7

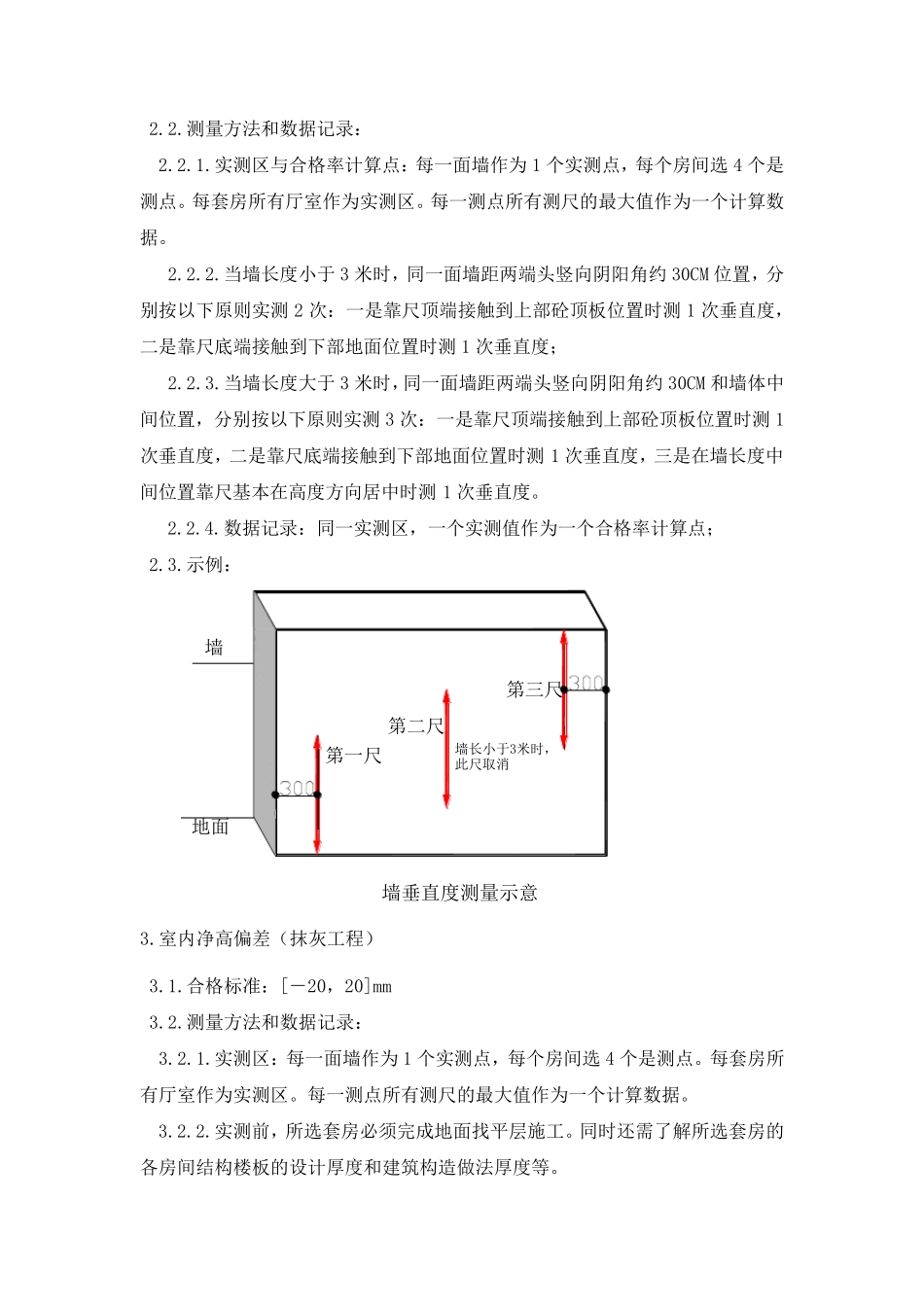

实测实量操作方法_第2页
2/7
实测实量操作方法_第3页
3/7
实 测 实 量 操 作 方 法 及技术交底 1.墙体表面平整度(抹灰工程) 1.1.合格标准:[0,4]mm 1.2.测量方法和数据记录: 1.3.实测区与合格率计算点:每一面墙作为1 个实测点,每个房间选4 个是测点。每套房所有厅室作为实测区。每一测点所有测尺的最大值作为一个计算数据。 1.4.测量方法:同一实测区内 1.4.1.当墙面长度小于3 米,在同一墙面顶部和根部4 个角中,选取左上、右下 2 个角按 45 度角斜放靠尺分别测量1 次,在距离地面20CM 左右的位置水平测1 次; 1.4.2.当墙面长度大于3 米,在同一墙面4 个角任选两个方向各测量1 次,在墙长度中间位置增加 1 次水平测量,在距离地面20CM 左右的位置水平测1 次; 1.4.3.所选实测区墙面优先考虑有门窗、过道洞口的,在各洞口 45 度斜测一次; 1.4.4.以上各实测值作为合格率1 个计算点。 1.5.数据记录:同一实测区,一个实测值作为一个合格率计算点。 1.6.示例: 2.墙面垂直度(抹灰工程) 2.1.合格标准:[0,4]mm 墙地面墙长小于3米时,此尺取消第一尺第五尺第二尺距地面约20位置第三尺第四尺平整度测量示意(注:第五尺仅用于有门洞墙体) 2.2.测量方法和数据记录: 2.2.1.实测区与合格率计算点:每一面墙作为1 个实测点,每个房间选4 个是测点。每套房所有厅室作为实测区。每一测点所有测尺的最大值作为一个计算数据。 2.2.2.当墙长度小于 3 米时,同一面墙距两端头竖向阴阳角约 30CM 位置,分别按以下原则实测2 次:一是靠尺顶端接触到上部砼顶板位置时测1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度; 2.2.3.当墙长度大于 3 米时,同一面墙距两端头竖向阴阳角约 30CM 和墙体中间位置,分别按以下原则实测3 次:一是靠尺顶端接触到上部砼顶板位置时测1次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度,三是在墙长度中间位置靠尺基本在高度方向居中时测1 次垂直度。 2.2.4.数据记录:同一实测区,一个实测值作为一个合格率计算点; 2.3.示例: 3.室内净高偏差(抹灰工程) 3.1.合格标准:[-20,20]mm 3.2.测量方法和数据记录: 3.2.1.实测区:每一面墙作为1 个实测点,每个房间选4 个是测点。每套房所有厅室作为实测区。每一测点所有测尺的最大值作为一个计算数据。 3.2.2.实测前,所选套房必须完成地面找平层施工。同时还需了解所选套房的各房间结构楼板的设计厚度和建筑构造做法厚度等。 墙垂直度...
