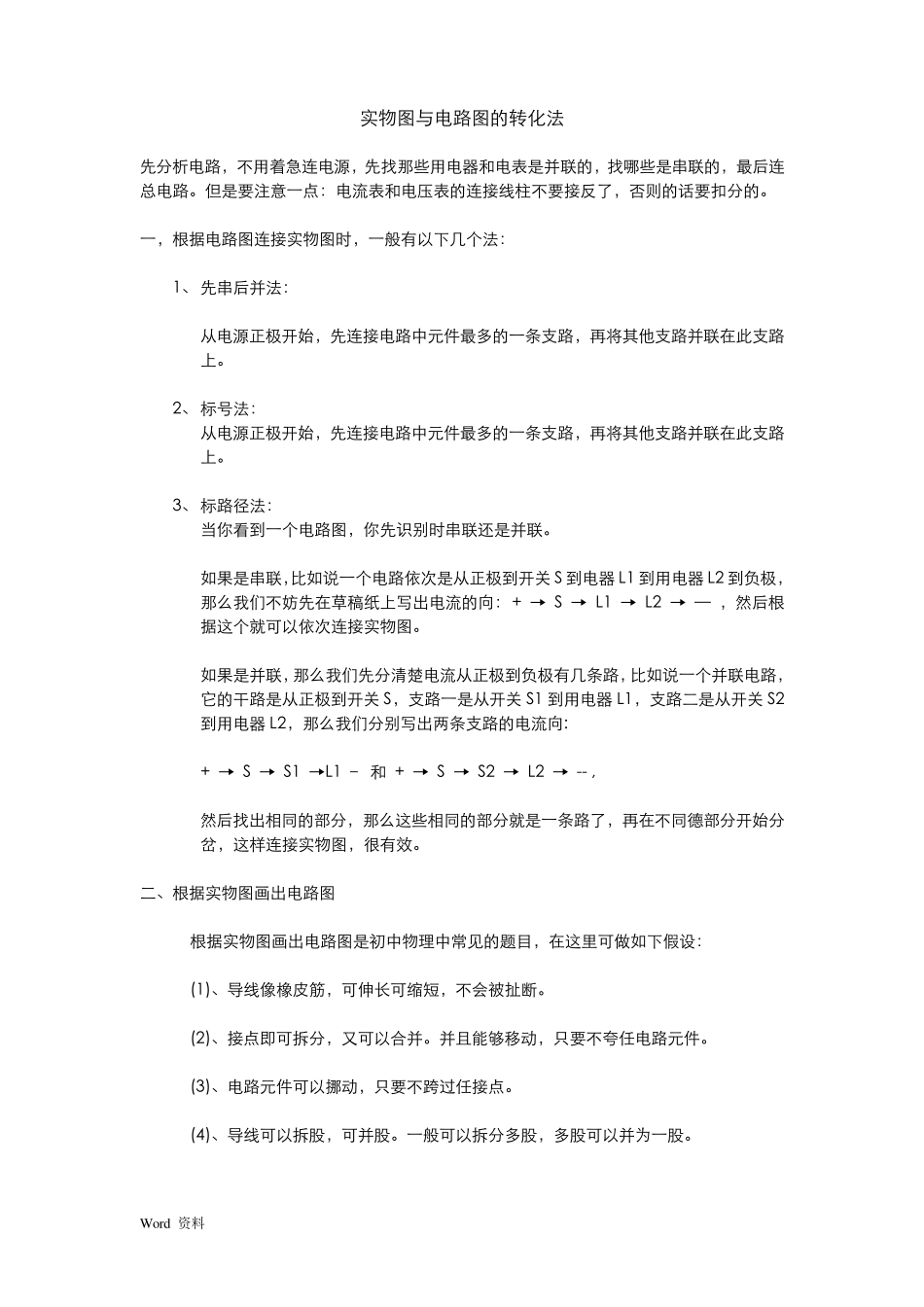

Word 资料 实 物 图 与 电 路 图 的 转 化 法 先 分 析 电 路 ， 不 用 着 急 连 电 源 ， 先 找 那 些 用 电 器 和 电 表 是 并 联 的 ， 找 哪 些 是 串 联 的 ， 最 后 连总 电 路 。 但 是 要 注 意 一 点 ： 电 流 表 和 电 压 表 的 连 接 线 柱 不 要 接 反 了 ， 否 则 的 话 要 扣 分 的 。 一 ， 根 据 电 路 图 连 接 实 物 图 时 ， 一 般 有 以 下 几 个 法 ： 1、 先 串 后 并 法 ： 从 电 源 正 极 开 始 ， 先 连 接 电 路 中 元 件 最 多 的 一 条 支 路 ， 再 将 其 他 支 路 并 联 在 此 支 路上 。 2、 标 号 法 ： 从 电 源 正 极 开 始 ， 先 连 接 电 路 中 元 件 最 多 的 一 条 支 路 ， 再 将 其 他 支 路 并 联 在 此 支 路上 。 3、 标 路 径 法 ： 当 你 看 到 一 个 电 路 图 ， 你 先 识 别 时 串 联 还 是 并 联 。 如 果 是 串 联 ，比 如 说 一 个 电 路 依 次 是 从 正 极 到 开 关 S 到 电 器 L1 到 用 电 器 L2 到 负 极 ，那 么 我 们 不 妨 先 在 草 稿 纸 上 写 出 电 流 的 向 ： + → S → L1 → L2 → — ， 然 后 根据 这 个 就 可 以 依 次 连 接 实 物 图 。 如 果 是 并 联 ， 那 么 我 们 先 分 清 楚 电 流 从 正 极 到 负 极 有 几 条 路 ， 比 如 说 一 个 并 联 电 路 ，它 的 干 路 是 从 正 极 到 开 关 S， 支 路 一 是 从 开 关 S1 到 用 电 器 L1， 支 路 二 是 从 开 关 S2到 用 电 器 L2， 那 么 我 们 分 别 写 出 两 条 支 路 的 电 流 向 : + → S → S1 → L1 – 和 + → S → S2 → L2 → -- , 然 后 找 出 相 同 的 部 分 ， 那 么 这 些 相 同 的 部 分 就 是 一 条 路 了 ， 再 在 不 同 德 部 分 开 始 分岔 ， 这 样 连 接 实 物 图 ， 很有 效。 二 、 根 据 实 物 图 画出 电 路 图 根 据 实 物 图 画出 电 路 图 是 初中 物 理中 常见的 题目， ...
