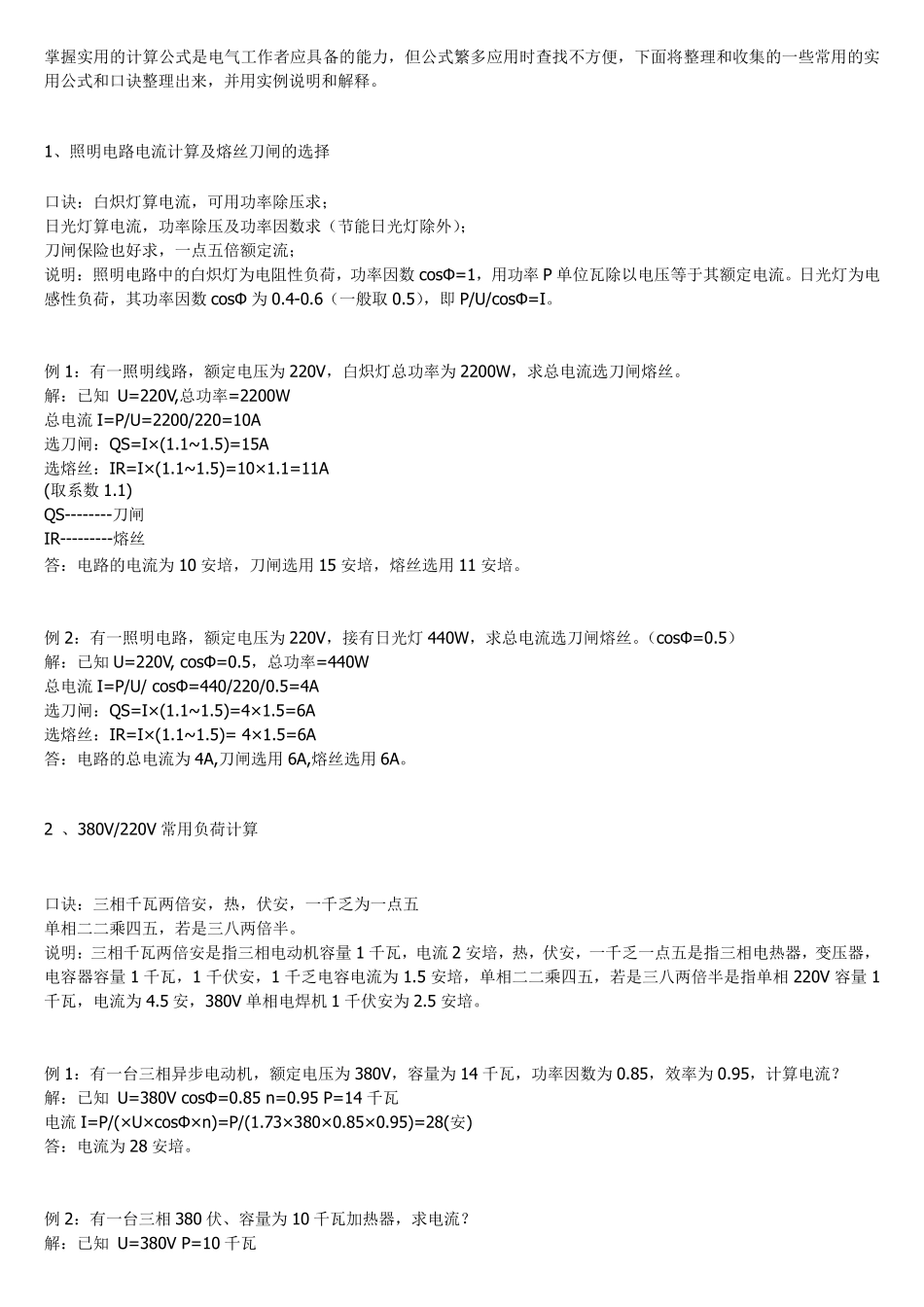

掌握实用的计算公式是电气工作者应具备的能力，但公式繁多应用时查找不方便，下面将整理和收集的一些常用的实用公式和口诀整理出来，并用实例说明和解释。 1、照明电路电流计算及熔丝刀闸的选择 口诀：白炽灯算电流，可用功率除压求； 日光灯算电流，功率除压及功率因数求（节能日光灯除外）； 刀闸保险也好求，一点五倍额定流； 说明：照明电路中的白炽灯为电阻性负荷，功率因数 cosΦ=1，用功率 P 单位瓦除以电压等于其额定电流。日光灯为电感性负荷，其功率因数 cosΦ 为 0.4-0.6（一般取 0.5），即 P/U/cosΦ=I。 例1：有一照明线路，额定电压为 220V，白炽灯总功率为 2200W，求总电流选刀闸熔丝。 解：已知 U=220V,总功率=2200W 总电流 I=P/U=2200/220=10A 选刀闸：QS=I×(1.1~1.5)=15A 选熔丝：IR=I×(1.1~1.5)=10×1.1=11A (取系数 1.1) QS--------刀闸 IR---------熔丝 答：电路的电流为 10 安培，刀闸选用15 安培，熔丝选用11 安培。 例2：有一照明电路，额定电压为 220V，接有日光灯 440W，求总电流选刀闸熔丝。（cosΦ=0.5） 解：已知 U=220V, cosΦ=0.5，总功率=440W 总电流 I=P/U/ cosΦ=440/220/0.5=4A 选刀闸：QS=I×(1.1~1.5)=4×1.5=6A 选熔丝：IR=I×(1.1~1.5)= 4×1.5=6A 答：电路的总电流为 4A,刀闸选用6A,熔丝选用6A。 2 、380V/220V 常用负荷计算 口诀：三相千瓦两倍安，热，伏安，一千乏为一点五 单相二二乘四五，若是三八两倍半。 说明：三相千瓦两倍安是指三相电动机容量 1 千瓦，电流 2 安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量 1 千瓦，1 千伏安，1 千乏电容电流为 1.5 安培，单相二二乘四五，若是三八两倍半是指单相 220V 容量 1千瓦，电流为 4.5 安，380V 单相电焊机 1 千伏安为 2.5 安培。 例1：有一台三相异步电动机，额定电压为 380V，容量为 14 千瓦，功率因数为 0.85，效率为 0.95，计算电流？ 解：已知 U=380V cosΦ=0.85 n=0.95 P=14 千瓦 电流 I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安) 答：电流为 28 安培。 例2：有一台三相 380 伏、容量为 10 千瓦加热器，求电流？ 解：已知 U=380V P=10 千瓦 电流I=P/(×U)=10/(1.73×0.38)=15.21（安） 答：电流为15 安。 例3：有一台380 伏的三相变压器，容量20 千伏安，求电流？ 解：已知 U=380V S=20KWA 电流 I...
