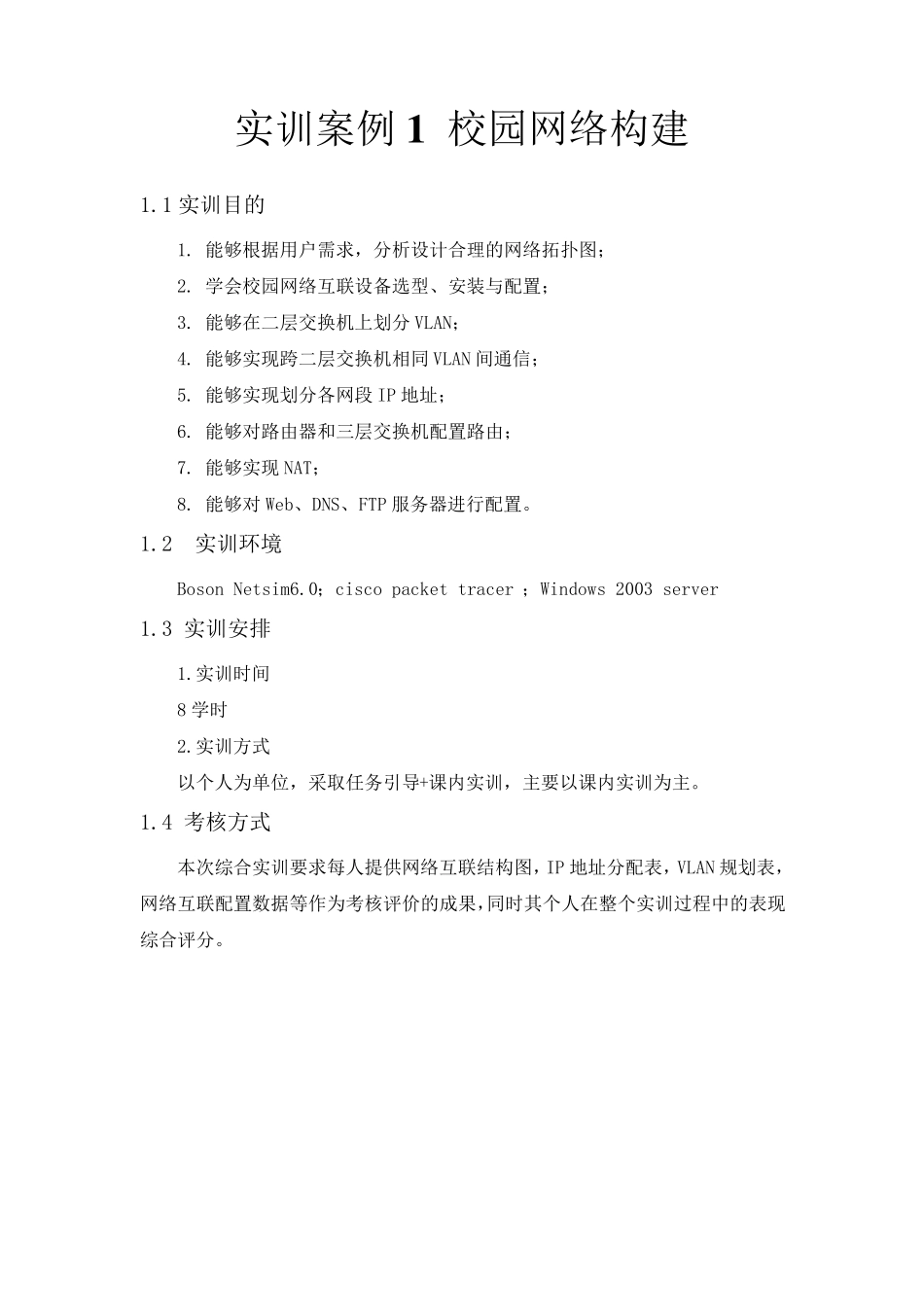

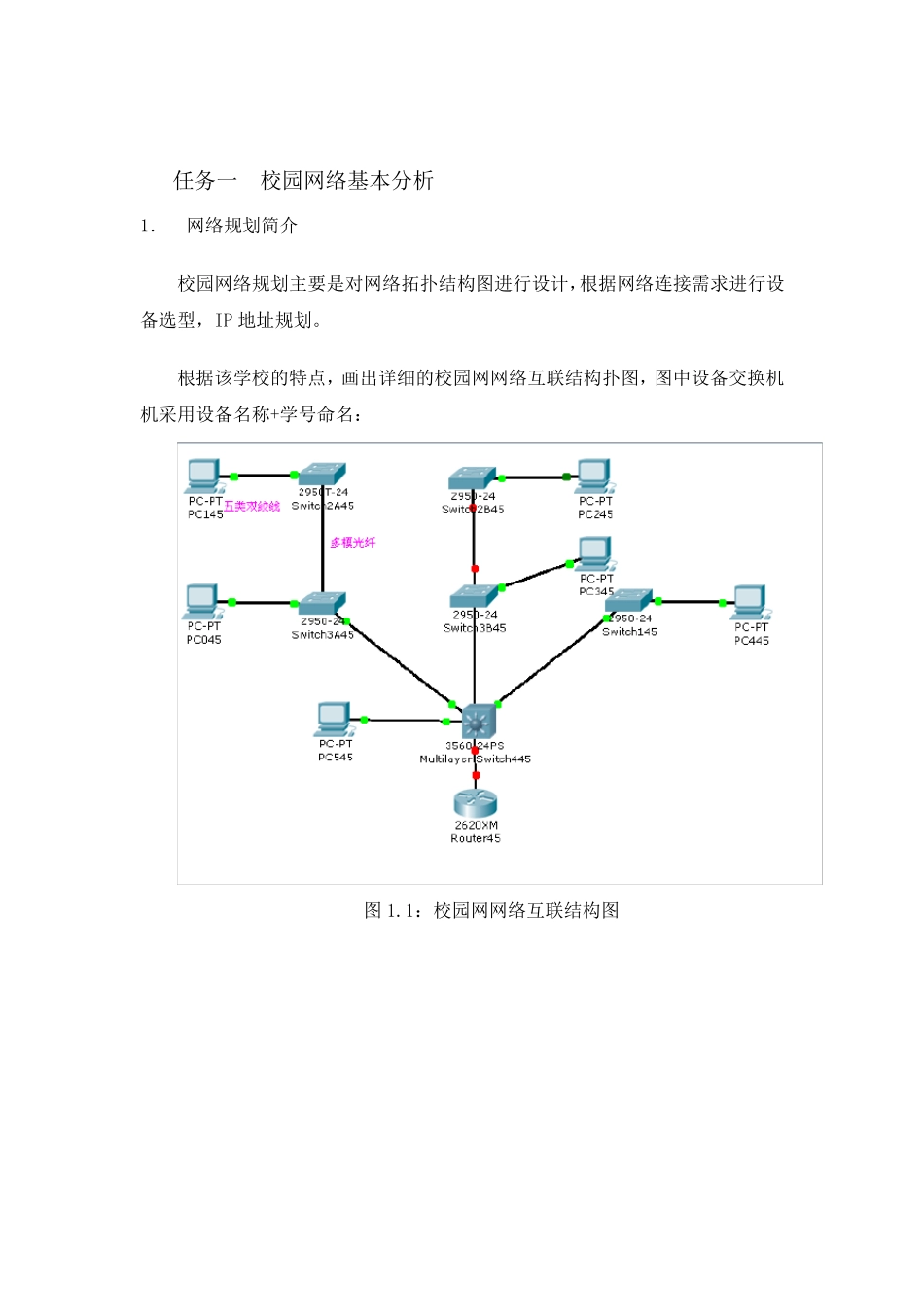

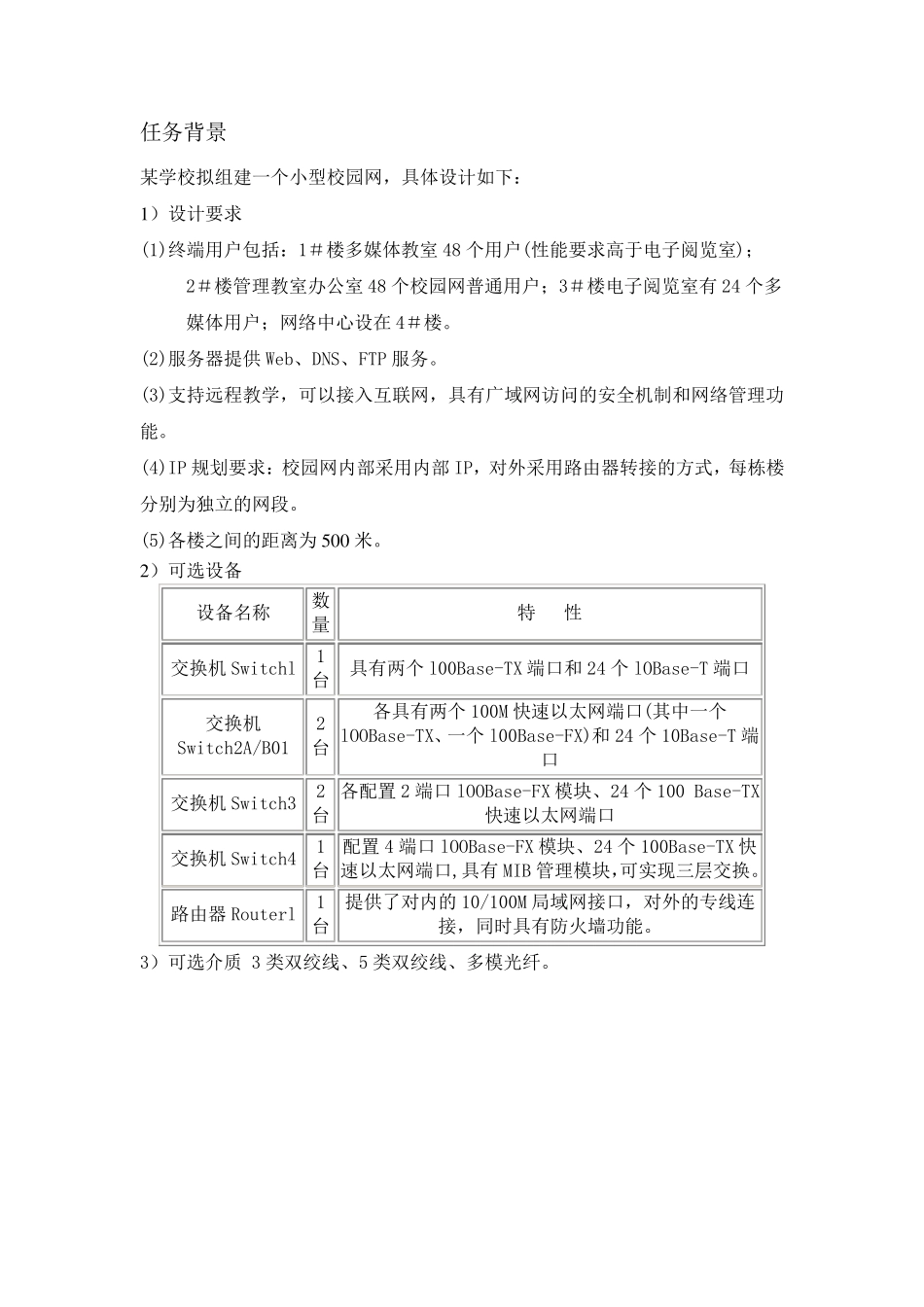

实训案例1 校园网络构建 1.1 实训目的 1. 能够根据用户需求，分析设计合理的网络拓扑图； 2. 学会校园网络互联设备选型、安装与配置； 3. 能够在二层交换机上划分VLAN； 4. 能够实现跨二层交换机相同 VLAN 间通信； 5. 能够实现划分各网段 IP 地址； 6. 能够对路由器和三层交换机配置路由； 7. 能够实现 NAT； 8. 能够对 Web、DNS、FTP 服务器进行配置。 1.2 实训环境 Boson Netsim6.0；cisco packet tracer ；Windows 2003 server 1.3 实训安排 1.实训时间 8 学时 2.实训方式 以个人为单位，采取任务引导+课内实训，主要以课内实训为主。 1.4 考核方式 本次综合实训要求每人提供网络互联结构图，IP 地址分配表，VLAN 规划表，网络互联配置数据等作为考核评价的成果，同时其个人在整个实训过程中的表现综合评分。 任务背景 某学校拟组建一个小型校园网，具体设计如下： 1 ）设计要求 (1)终端用户包括：1＃楼多媒体教室48 个用户(性能要求高于电子阅览室)； 2＃楼管理教室办公室48 个校园网普通用户；3＃楼电子阅览室有24 个多媒体用户；网络中心设在4＃楼。 (2)服务器提供Web、DNS、FTP 服务。 (3)支持远程教学，可以接入互联网，具有广域网访问的安全机制和网络管理功能。 (4)IP 规划要求：校园网内部采用内部 IP，对外采用路由器转接的方式，每栋楼分别为独立的网段。 (5)各楼之间的距离为 5 0 0 米。 2 ）可选设备 设备名称 数量 特 性 交换机 Switchl 1台 具有两个l00Base-TX 端口和 24 个lOBase-T 端口 交换机Switch2A/B01 2台 各具有两个100M 快速以太网端口(其中一个lOOBase-TX、一个l00Base-FX)和 24 个10Base-T 端口 交换机 Switch3 2台 各配置 2 端口 lOOBase-FX 模块、24 个100 Base-TX快速以太网端口 交换机 Switch4 1台 配置 4 端口 lOOBase-FX 模块、24 个100Base-TX 快速以太网端口,具有MIB 管理模块，可实现三层交换。 路由器Routerl 1台 提供了对内的 10/100M 局域网接口，对外的专线连接，同时具有防火墙功能。 3）可选介质 3 类双绞线、5 类双绞线、多模光纤。 任务一 校园网络基本分析 1． 网络规划简介 校园网络规划主要是对网络拓扑结构图进行设计，根据网络连接需求进行设备选型，IP 地址规划。 根据该学校的特点，画出详细的校园网网络互联结构扑图，图中设备交换机机采用设备名称+学号命...
