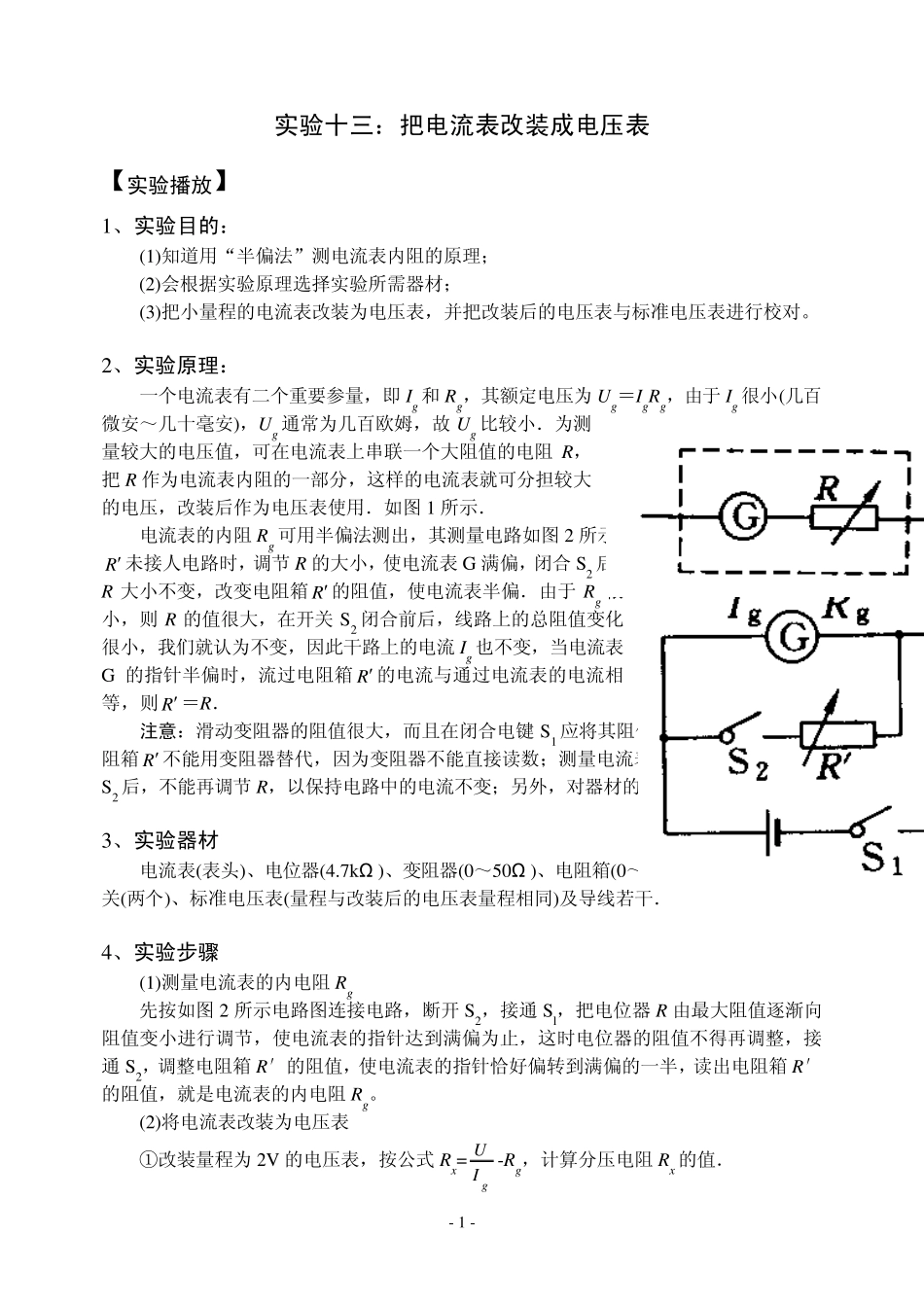

- 1 - 实验十三：把电流表改装成电压表 【实验播放】 1、实验目的： (1)知道用“半偏法”测电流表内阻的原理； (2)会根据实验原理选择实验所需器材； (3)把小量程的电流表改装为电压表，并把改装后的电压表与标准电压表进行校对
2、实验原理： 一个电流表有二个重要参量，即 Ig 和 Rg，其额定电压为 Ug＝IgRg，由于 Ig 很小(几百微安～几十毫安)，Ug 通常为几百欧姆，故 Ug 比较小．为测量较大的电压值，可在电流表上串联一个大阻值的电阻 R，把 R 作为电流表内阻的一部分，这样的电流表就可分担较大的电压，改装后作为电压表使用．如图 1 所示． 电流表的内阻 Rg 可用半偏法测出，其测量电路如图 2 所示，其测量原理是当电阻箱R 未接人电路时，调节 R 的大小，使电流表 G 满偏，闭合 S2 后，R 大小不变，改变电阻箱 R 的阻值，使电流表半偏．由于 Rg 很小，则 R 的值很大，在开关 S2 闭合前后，线路上的总阻值变化很小，我们就认为不变，因此干路上的电流 Ig 也不变，当电流表G 的指针半偏时，流过电阻箱 R 的电流与通过电流表的电流相等，则 R ＝R． 注意：滑动变阻器的阻值很大，而且在闭合电键 S1 应将其阻值调到最大；实验中电阻箱 R 不能用变阻器替代，因为变阻器不能直接读数；测量电流表内阻时，在闭合电键S2 后，不能再调节 R，以保持电路中的电流不变；另外，对器材的选择必须保证 R>> R
3、实验器材 电流表(表头)、电位器(4
7kΩ )、变阻器(0～50Ω )、电阻箱(0～9999
99Ω )、电源、开关(两个)、标准电压表(量程与改装后的电压表量程相同)及导线若干． 4、实验步骤 (1)测量电流表的内电阻 Rg 先按如图 2 所示电路图连接电路，断开 S2，接通 Sl，把电位器 R 由最大阻值逐渐向阻值变小进行调节，
