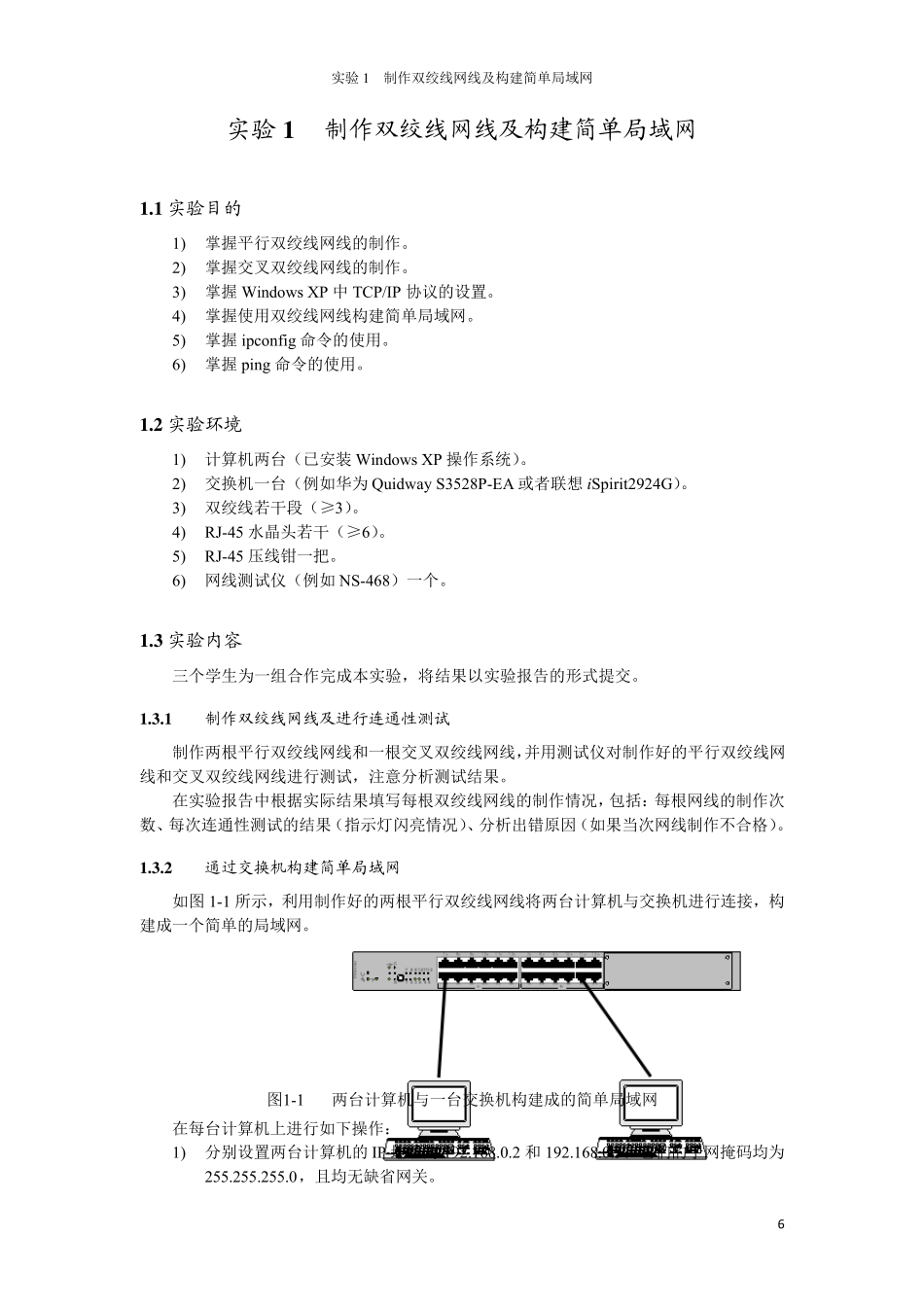

实验1 制作双绞线网线及构建简单局域网 6实验1 制作双绞线网线及构建简单局域网 1 .1 实验目的 1) 掌握平行双绞线网线的制作。 2) 掌握交叉双绞线网线的制作。 3) 掌握Windows XP 中TCP/IP 协议的设置。 4) 掌握使用双绞线网线构建简单局域网。 5) 掌握ipconfig 命令的使用。 6) 掌握ping 命令的使用。 1 .2 实验环境 1) 计算机两台（已安装Windows XP 操作系统）。 2) 交换机一台（例如华为Quidway S3528P-EA 或者联想iSpirit2924G）。 3) 双绞线若干段（≥3）。 4) RJ-45 水晶头若干（≥6）。 5) RJ-45 压线钳一把。 6) 网线测试仪（例如NS-468）一个。 1 .3 实验内容 三个学生为一组合作完成本实验，将结果以实验报告的形式提交。 1 .3 .1 制作双绞线网线及进行连通性测试 制作两根平行双绞线网线和一根交叉双绞线网线，并用测试仪对制作好的平行双绞线网线和交叉双绞线网线进行测试，注意分析测试结果。 在实验报告中根据实际结果填写每根双绞线网线的制作情况，包括：每根网线的制作次数、每次连通性测试的结果（指示灯闪亮情况）、分析出错原因（如果当次网线制作不合格）。 1 .3 .2 通过交换机构建简单局域网 如图 1-1 所示，利用制作好的两根平行双绞线网线将两台计算机与交换机进行连接，构建成一个简单的局域网。 图1-1 两台计算机与一台交换机构建成的简单局域网 在每台计算机上进行如下操作： 1) 分别设置两台计算机的IP 地址为192.168.0.2 和 192.168.0.3。它们的子网掩码均为255.255.255.0，且均无缺省网关。 实验1 制作双绞线网线及构建简单局域网 72) 单击“开始”菜单中的“运行”选项，键入“cmd”命令，进入 DOS 命令行窗口。 3) 通过执行 ipconfig 命令，查看每台计算机的网络设置信息。 4) 在一台计算机通过执行 ping 命令测试到另一台计算机的连通性。 在实验报告中给出以下内容： 1) 以截图的方式给出每台计算机上 ipconfig 命令的运行结果。 2) 以截图的方式给出从某台计算机 ping 另一台计算机的结果，并分析原因（如果网络不连通）。 1 .3 .3 双机直连构建简单局域网 使用制作好的交叉双绞线网线将两台计算机直接连接。分别设置两台计算机的 IP 地址为 192.168.1.6 和 192.168.1.9。它们的子网掩码均为 255.255.255.0，且均无缺省网关。执行ipconfig 命令及ping 命令。在实验报告中以截图的方式给出相应的结...
