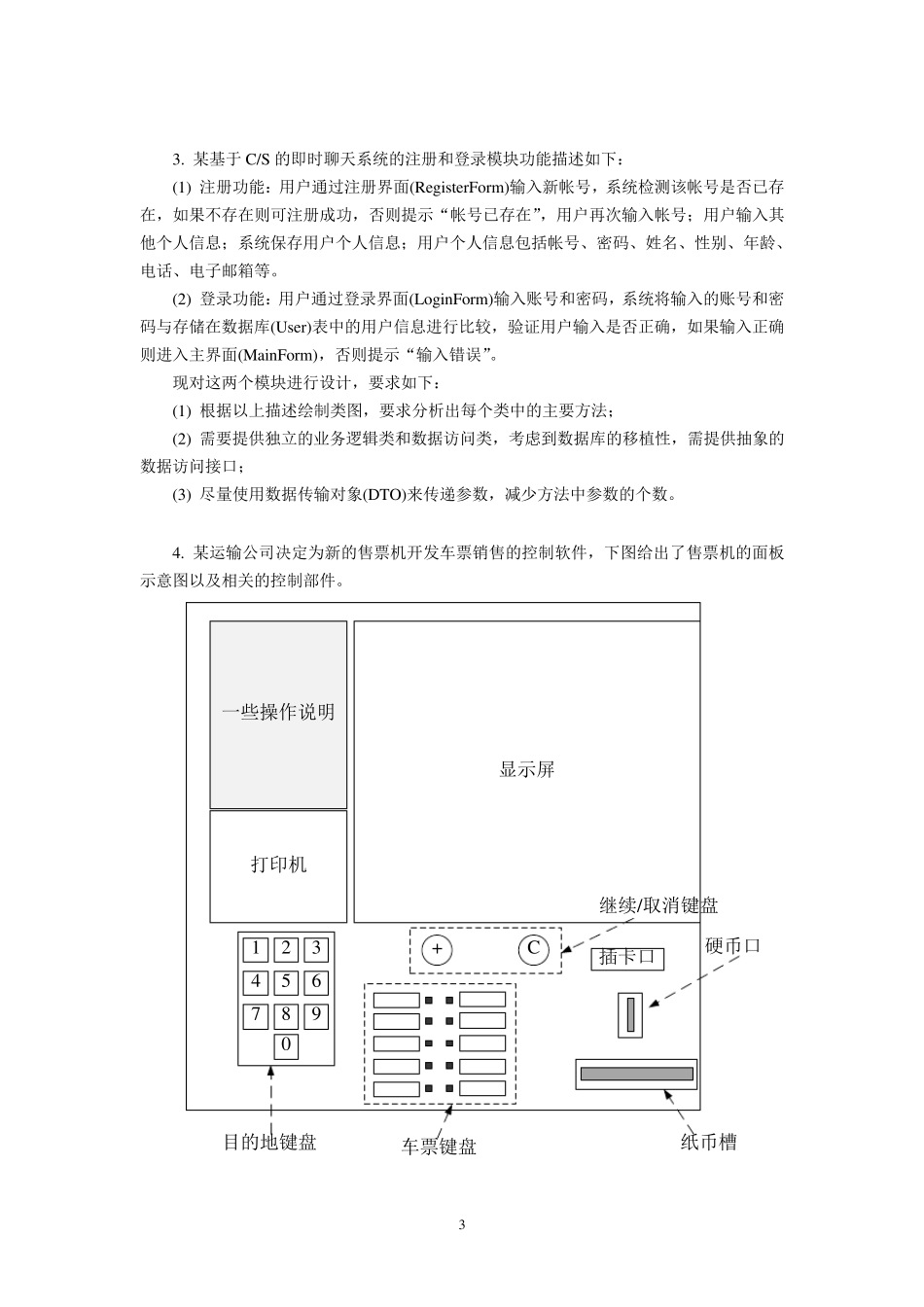

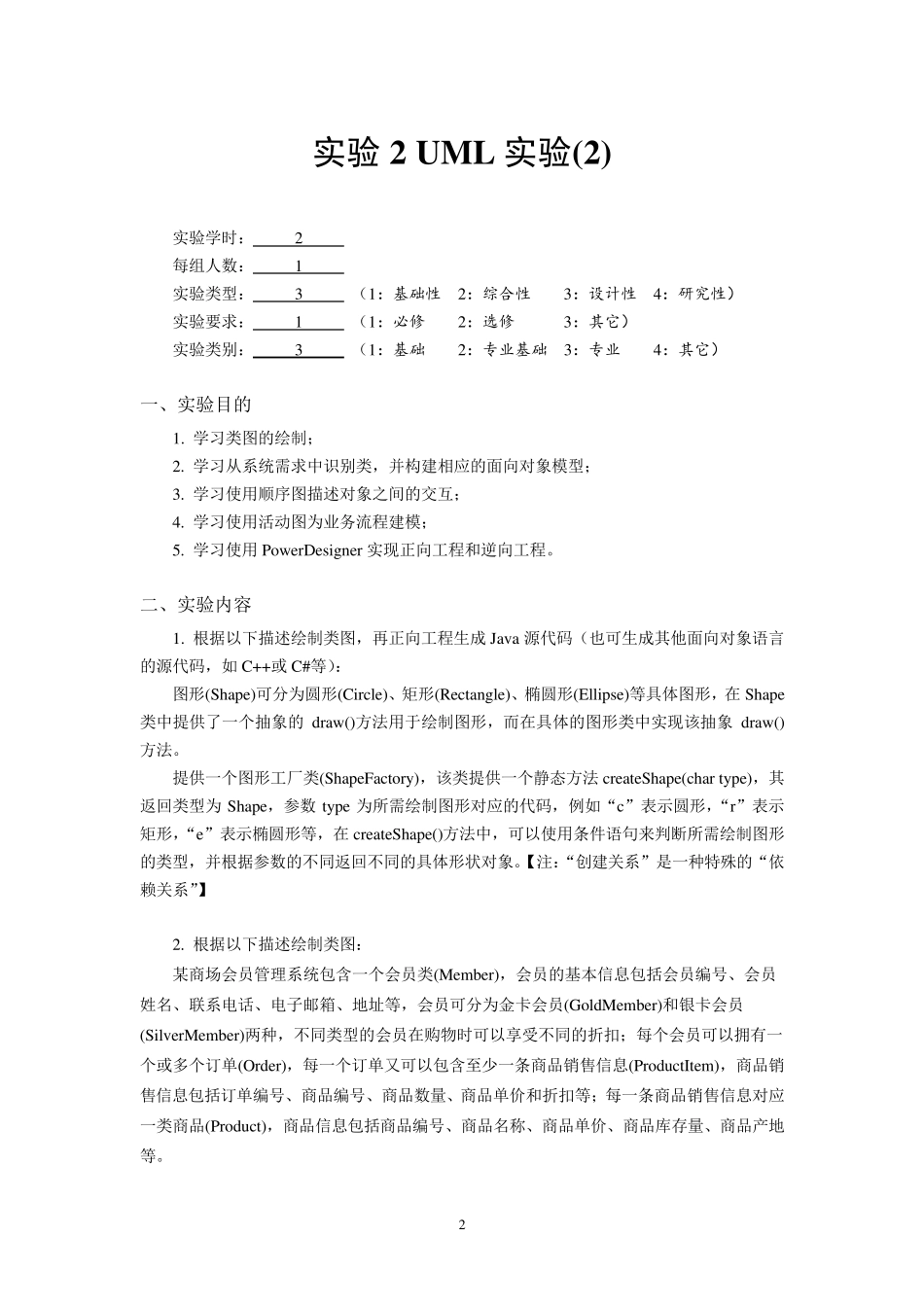

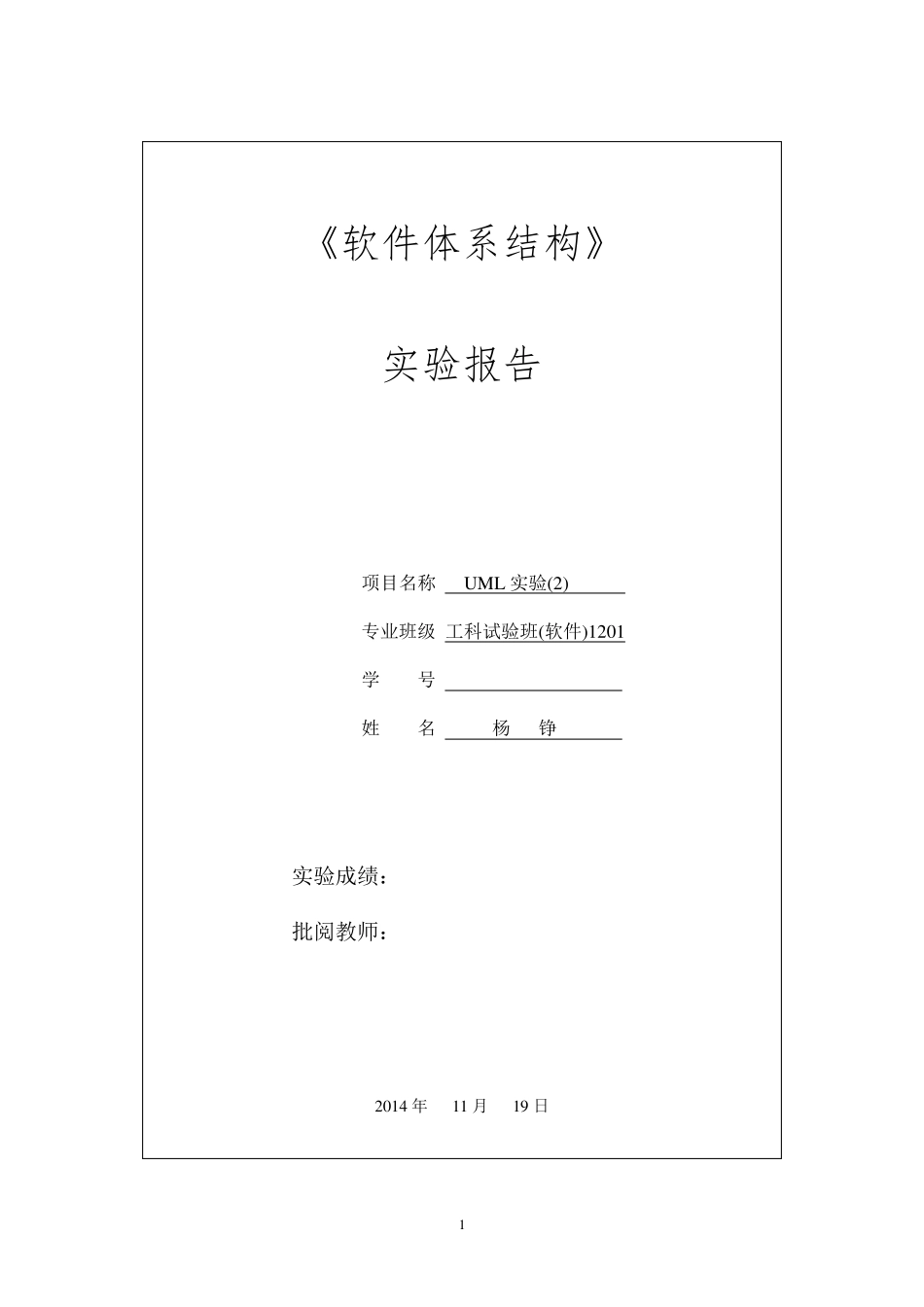

1 《软件体系结构》 实验报告 项目名称 UML 实验(2) 专业班级 工科试验班(软件)1201 学 号 ********** 姓 名 杨 铮 实验成绩： 批阅教师： 2014 年 11 月 19 日 2 实验 2 UML 实验(2) 实验学时： 2 每组人数： 1 实验类型： 3 （1：基础性 2：综合性 3：设计性 4：研究性） 实验要求： 1 （1：必修 2：选修 3：其它） 实验类别： 3 （1：基础 2：专业基础 3：专业 4：其它） 一、实验目的 1. 学习类图的绘制； 2. 学习从系统需求中识别类，并构建相应的面向对象模型； 3. 学习使用顺序图描述对象之间的交互； 4. 学习使用活动图为业务流程建模； 5. 学习使用PowerDesigner 实现正向工程和逆向工程。 二、实验内容 1. 根据以下描述绘制类图，再正向工程生成Java 源代码（也可生成其他面向对象语言的源代码，如C++或C#等）： 图形(Shape)可分为圆形(Circle)、矩形(Rectangle)、椭圆形(Ellipse)等具体图形，在Shape类中提供了一个抽象的draw()方法用于绘制图形，而在具体的图形类中实现该抽象draw()方法。 提供一个图形工厂类(ShapeFactory)，该类提供一个静态方法createShape(char type)，其返回类型为Shape，参数type 为所需绘制图形对应的代码，例如“c”表示圆形，“r”表示矩形，“e”表示椭圆形等，在createShape()方法中，可以使用条件语句来判断所需绘制图形的类型，并根据参数的不同返回不同的具体形状对象。【注：“创建关系”是一种特殊的“依赖关系”】 2. 根据以下描述绘制类图： 某商场会员管理系统包含一个会员类(Member)，会员的基本信息包括会员编号、会员姓名、联系电话、电子邮箱、地址等，会员可分为金卡会员(GoldMember)和银卡会员(SilverMember)两种，不同类型的会员在购物时可以享受不同的折扣；每个会员可以拥有一个或多个订单(Order)，每一个订单又可以包含至少一条商品销售信息(ProductItem)，商品销售信息包括订单编号、商品编号、商品数量、商品单价和折扣等；每一条商品销售信息对应一类商品(Product)，商品信息包括商品编号、商品名称、商品单价、商品库存量、商品产地等。 3 3. 某基于C/S 的即时聊天系统的注册和登录模块功能描述如下： (1) 注册功能：用户通过注册界面(RegisterForm)输入新帐号，系统检测该帐号是否已存在，如果不存在则可注册成功，否则提示“帐号已存在”，用户再次输入帐号；用户输入其他个人信息；系统保存用户个...
