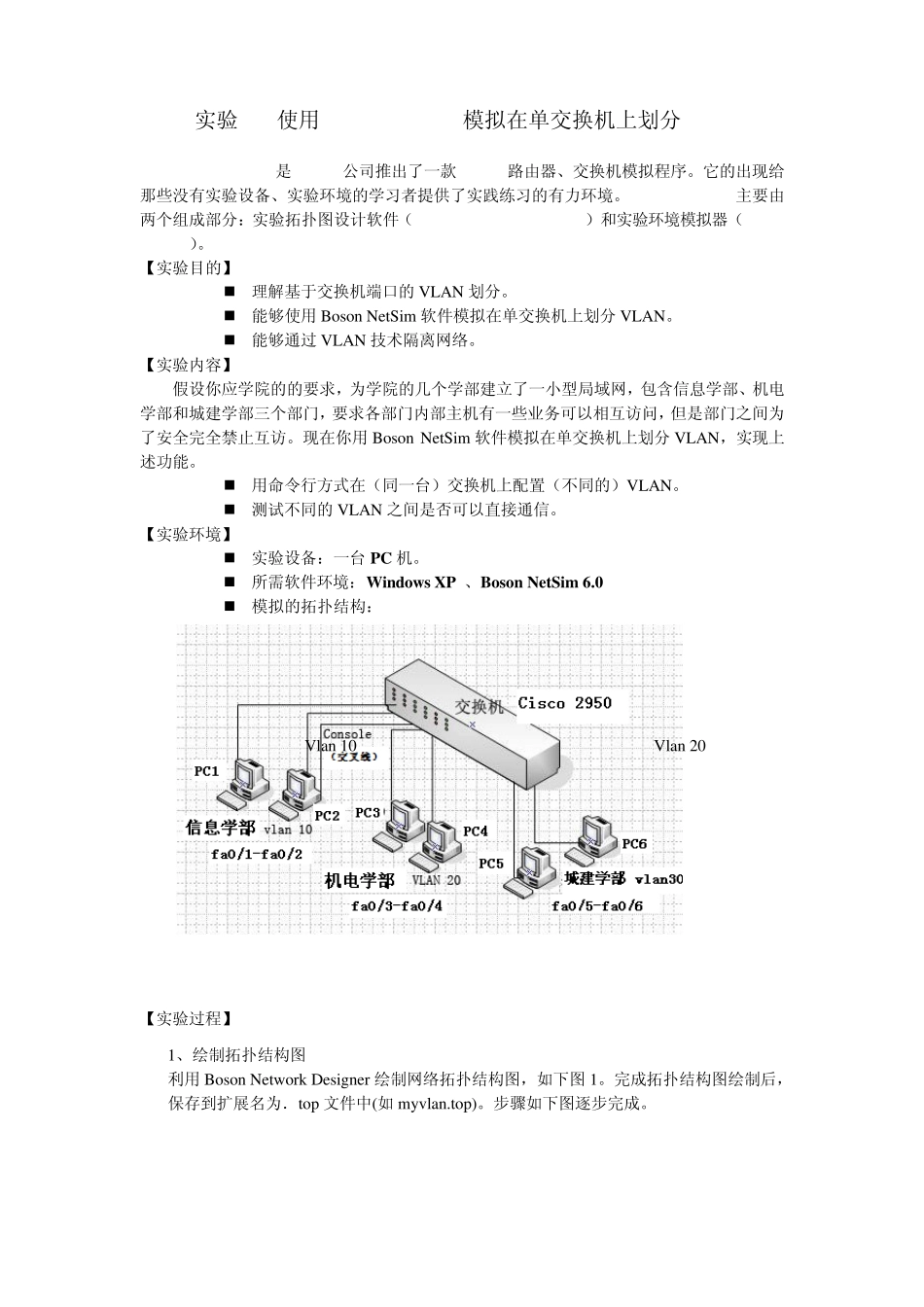

实验3 使用Boson NetSim模拟在单交换机上划分VLAN Boson NetSim是Boson公司推出了一款Cisco路由器、交换机模拟程序。它的出现给那些没有实验设备、实验环境的学习者提供了实践练习的有力环境。Boson NetSim主要由两个组成部分:实验拓扑图设计软件(Boson Network Designer)和实验环境模拟器(Boson NetSim)。 【实验目的】  理解基于交换机端口的 VLAN 划分。  能够使用Boson NetSim 软件模拟在单交换机上划分VLAN。  能够通过 VLAN 技术隔离网络。 【实验内容】 假设你应学院的的要求,为学院的几个学部建立了一小型局域网,包含信息学部、机电学部和城建学部三个部门,要求各部门内部主机有一些业务可以相互访问,但是部门之间为了安全完全禁止互访。现在你用Boson NetSim 软件模拟在单交换机上划分VLAN,实现上述功能。  用命令行方式在(同一台)交换机上配置(不同的)VLAN。  测试不同的 VLAN 之间是否可以直接通信。 【实验环境】  实验设备:一台 PC 机。  所需软件环境:Window s XP 、Boson NetSim 6.0  模拟的拓扑结构: 【实验过程】 1、绘制拓扑结构图 利用Boson Network Designer 绘制网络拓扑结构图,如下图 1。完成拓扑结构图绘制后,保存到扩展名为.top 文件中(如 myvlan.top)。步骤如下图逐步完成。 Vlan 10 Vlan 20 图1 top 文件的设置过程 2、配置PC 机的参数 启动Boson NetSim。选择“Load NetMap”选项,装入上面保存好的拓扑结构网的.top文件。在 Boson NetSim 工具栏按钮“eStations”先选择“PC1”(如图2),然后进入图3界面。 图2 图3 按回车键,输入 w inipcfg,如下图4 图4 然后进行相应的PC 机的基本网络参数的配置,如图 5 图 5 输入好后,按“ok”,第一个 PC1 配置完毕,继续重复上述步骤,把剩下的都配置好。所有的 PC 的 IP 地址如表 1 所示。 设备 IP 地址 子网掩码 PC1 192.168.1.1 255.255.255.0 PC2 192.168.1.3 255.255.255.0 PC3 192.168.1.3 255.255.255.0 PC4 192.168.1.4 255.255.255.0 PC5 192.168.1.5 255.255.255.0 PC6 192.168.1.6 255.255.255.0 表 1 PC1、PC2、PC3、PC4、PC5、PC6 的 IP 地址 3、配置交换机的参数 接着上面,重新回到菜单和工具栏选项。在 Boson NetSim 工具栏按钮“eSwitches”先选择“Sw1”(如图 6),进入下图 7, ...
