实验8键盘扫描和显示实验

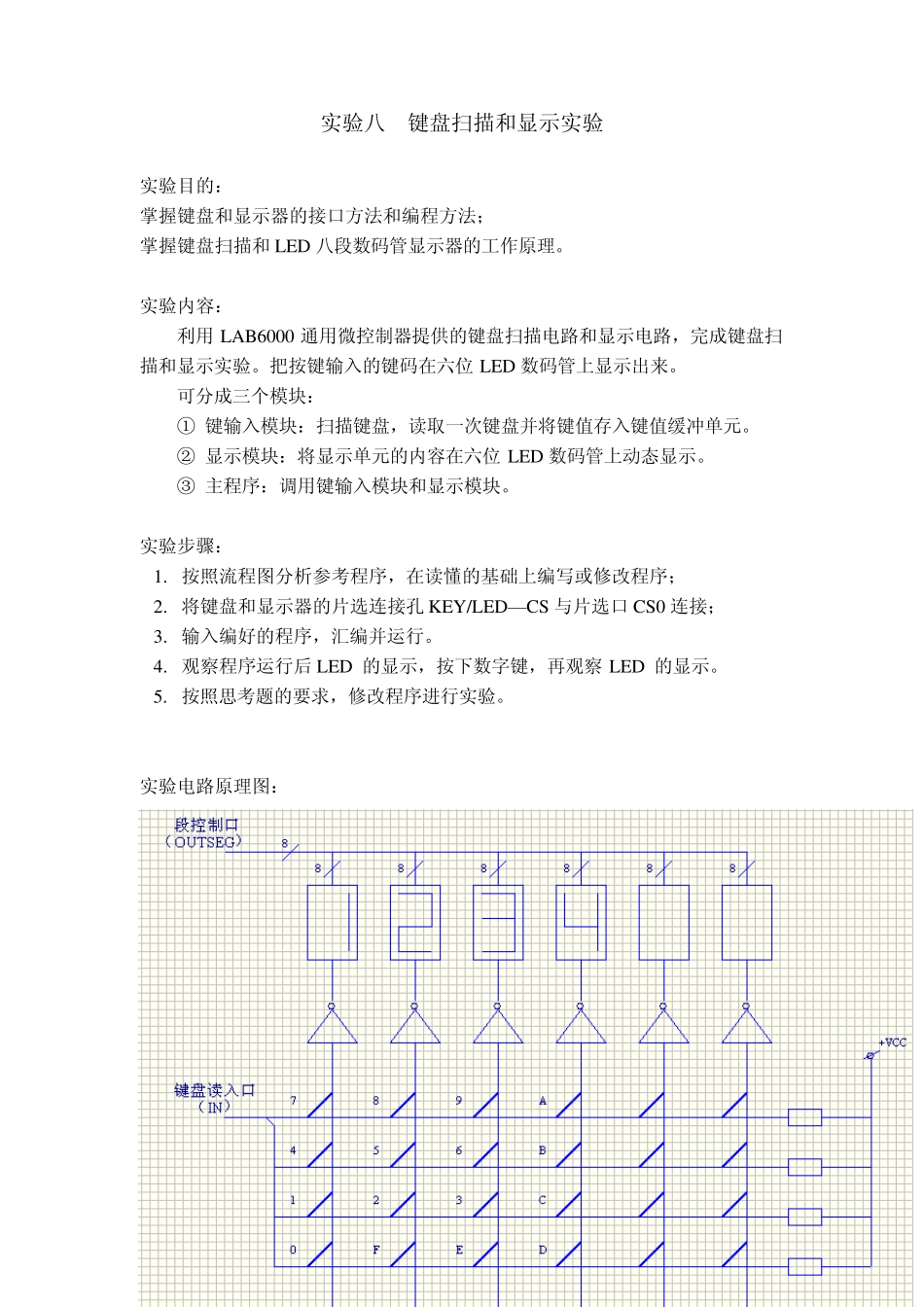

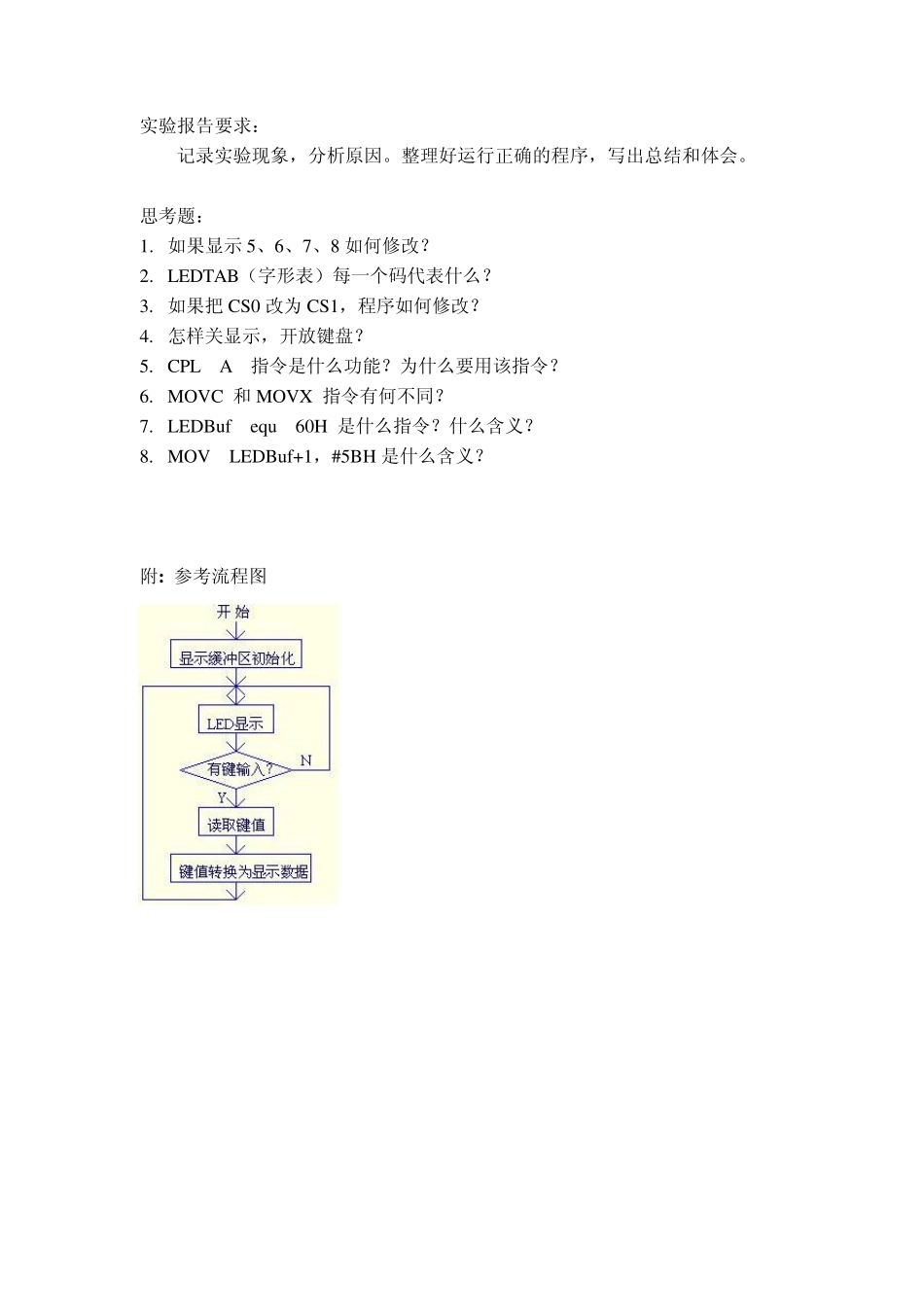

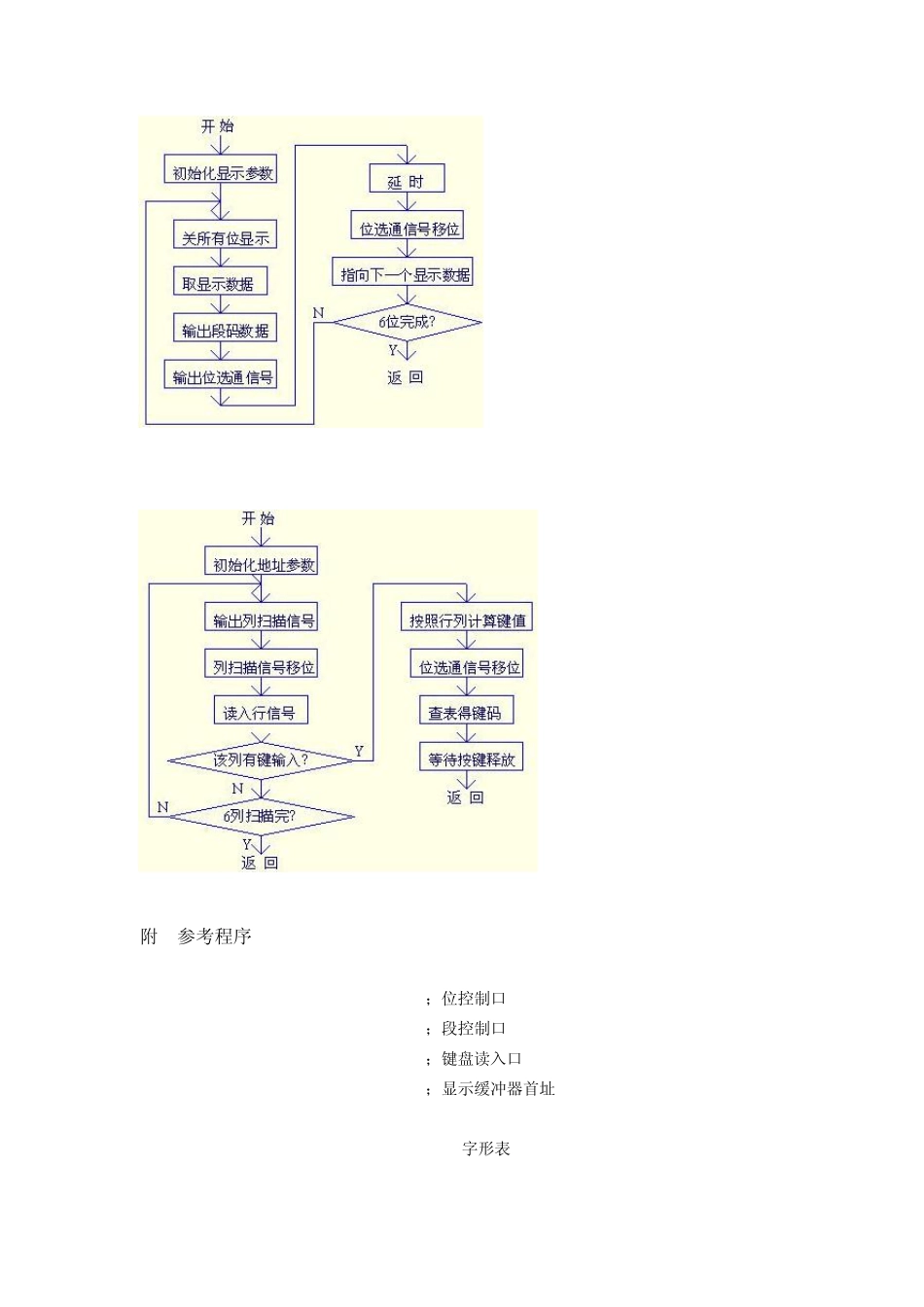

实验八 键盘扫描和显示实验 实验目的： 掌握键盘和显示器的接口方法和编程方法； 掌握键盘扫描和LED 八段数码管显示器的工作原理。 实验内容： 利用LAB6000 通用微控制器提供的键盘扫描电路和显示电路，完成键盘扫描和显示实验。把按键输入的键码在六位LED 数码管上显示出来。 可分成三个模块： ① 键输入模块：扫描键盘，读取一次键盘并将键值存入键值缓冲单元。 ② 显示模块：将显示单元的内容在六位LED 数码管上动态显示。 ③ 主程序：调用键输入模块和显示模块。 实验步骤： 1. 按照流程图分析参考程序，在读懂的基础上编写或修改程序； 2. 将键盘和显示器的片选连接孔 KEY /LED—CS 与片选口CS0 连接； 3. 输入编好的程序，汇编并运行。 4. 观察程序运行后 LED 的显示，按下数字键，再观察 LED 的显示。 5. 按照思考题的要求，修改程序进行实验。 实验电路原理图： 实验报告要求： 记录实验现象，分析原因。整理好运行正确的程序，写出总结和体会。 思考题： 1. 如果显示5、6、7、8 如何修改？ 2. LEDTAB（字形表）每一个码代表什么？ 3. 如果把 CS0 改为 CS1，程序如何修改？ 4. 怎样关显示，开放键盘？ 5. CPL A 指令是什么功能？为什么要用该指令？ 6. MOVC 和MOVX 指令有何不同？ 7. LEDBu f eq u 60H 是什么指令？什么含义？ 8. MOV LEDBu f+1，#5BH 是什么含义？ 附: 参考流程图 附: 参考程序 Org 0000h OUTBIT equ 8002h ；位控制口 OUTSEG equ 8004h ；段控制口 IN equ 8001h ；键盘读入口 LEDBuf equ 60h ；显示缓冲器首址 ljmp Start LED字形表 LEDTAB:db 3fh, 06h, 5bh, 4fh, 66h, 6dh, 7dh, 07h db 7fh, 6fh, 77h, 7ch, 39h, 5eh, 79h, 71h Delay: mov r7, #00h 延时子程序 Delay1:djnz r7, Delay1 djnz r6, Delay1 ret Display: LED显示子程序 mov r0, #LEDBuf mov r1, #06h ；共6个八段LED mov r2, #00100000b ；从左边开始显示 Loop: mov dptr, #OUTBIT ；指向位控制口 mov a, #00h ；关显示 movx @dptr, a mov a, @r0 ；取一个待显示数 mov dptr, #OUTSEG ；指向段控制口 movx @dptr, a ；输出段码 mov dptr, #OUTBIT ；指向位控制口 mov a, r2 ；取位码 movx @dptr, a ；输出位码 mov r6, #01h call Delay mov a, r2 ；位码右...
