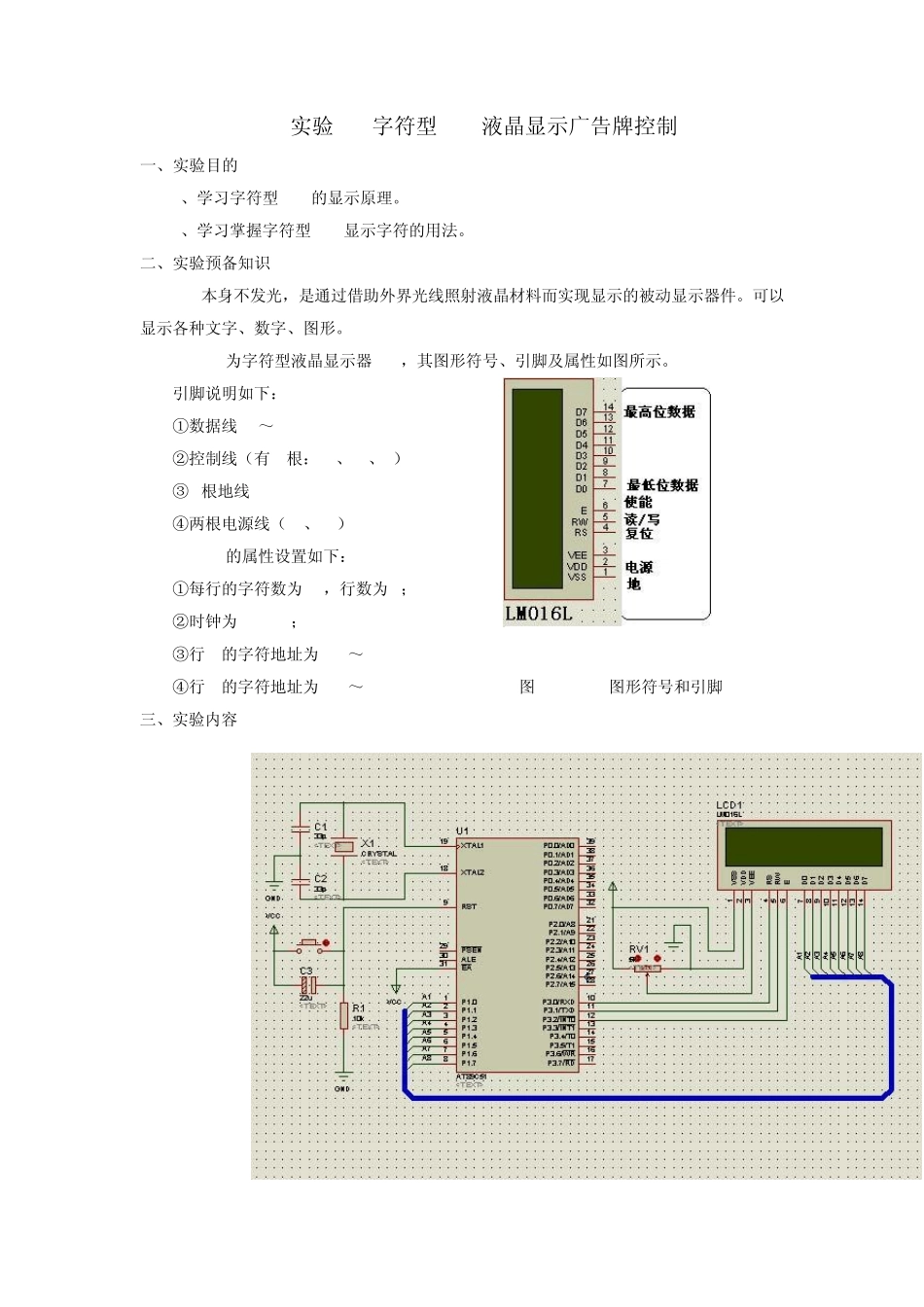

实验9 字符型LCD液晶显示广告牌控制 一、实验目的 1、学习字符型LCD的显示原理。 2、学习掌握字符型LCD显示字符的用法。 二、实验预备知识 LCD本身不发光，是通过借助外界光线照射液晶材料而实现显示的被动显示器件。可以显示各种文字、数字、图形。 LM016L为字符型液晶显示器LCD，其图形符号、引脚及属性如图所示。 引脚说明如下： ①数据线D7～D0 ②控制线（有 3根：RS、RW、E） ③1根地线Vss ④两根电源线（VDD、VEE） LM016L的属性设置如下： ①每行的字符数为16，行数为2； ②时钟为250KHz； ③行 1的字符地址为80H～8FH ④行 2的字符地址为C0H～CFH 图5-61 LCD图形符号和引脚 三、实验内容 字符型LCD液晶显示器的接口电路原理图 使用LCD显示两行字符，第一行正中间显示字符为“SHEN ZHEN”，第二行显示字符为“Tel0123456”。 四、程序设计步骤 1、PROTEUS电路设计 字符型LCD液晶显示器电路原理图如图5-62所示，设计在PROTEU ISIS平台中进行。 （1）新建设计文件 菜单【file】/【New Design】,出现选择模板窗口,选中”DEFAULT” 模板,再单击”OK”按钮,在文件名框中输入文件名,单击”保存”按钮,则保存新建设计文件,其后缀自动为.DSN。 （2）从PROTEUS库中选取元器件 单击“P”按钮，在其左上角“Keywords”（关键字）一栏中输入以下元器件的关键字，将以下元器件添加到对象选择器中。 ①AT89C51：单片机 ②RES：电阻 ③LM0160L：16×2字符LCD显示器 ④CAP、CAP-ELEC：电容、电解电容 ⑤POT-HG：电位器 ⑥CRYSTAL：晶振 （3）放置元器件：按照原理图合理放置元器件。 （4）放置电源和地（终端） 单击工具栏中的终端按钮，在对象选择器中选取电源（POWER）、地（GROUND）， 用上述放置元器件方法分别放置于编辑区中。 （5）电路图连线 系统默认自动扑捉和自动布线有效。只要在两端点相继单击，便可画线。画折线，在拐弯处单击；若中途想取消，可右双击或按“Esc”；若终点在空白初，左双击即可结束。 （6）设置、修改元器件的属性 先右击后左击各器件，在弹出的属性编辑框中设置、修改它的属性。 （7）电气检测 选择【Tools】/【Electrical Ru le Check】菜单项，出现电气检查报告单，无错误，则用户可执行下一步。 2、源程序设计、生成目标代码文件 （1）源程序设计 在Kile软件中 显示程序参考如下： //程序：ex5_5.c //功能：LCD 液晶显示程序，采用8 位数据接口 #include...
