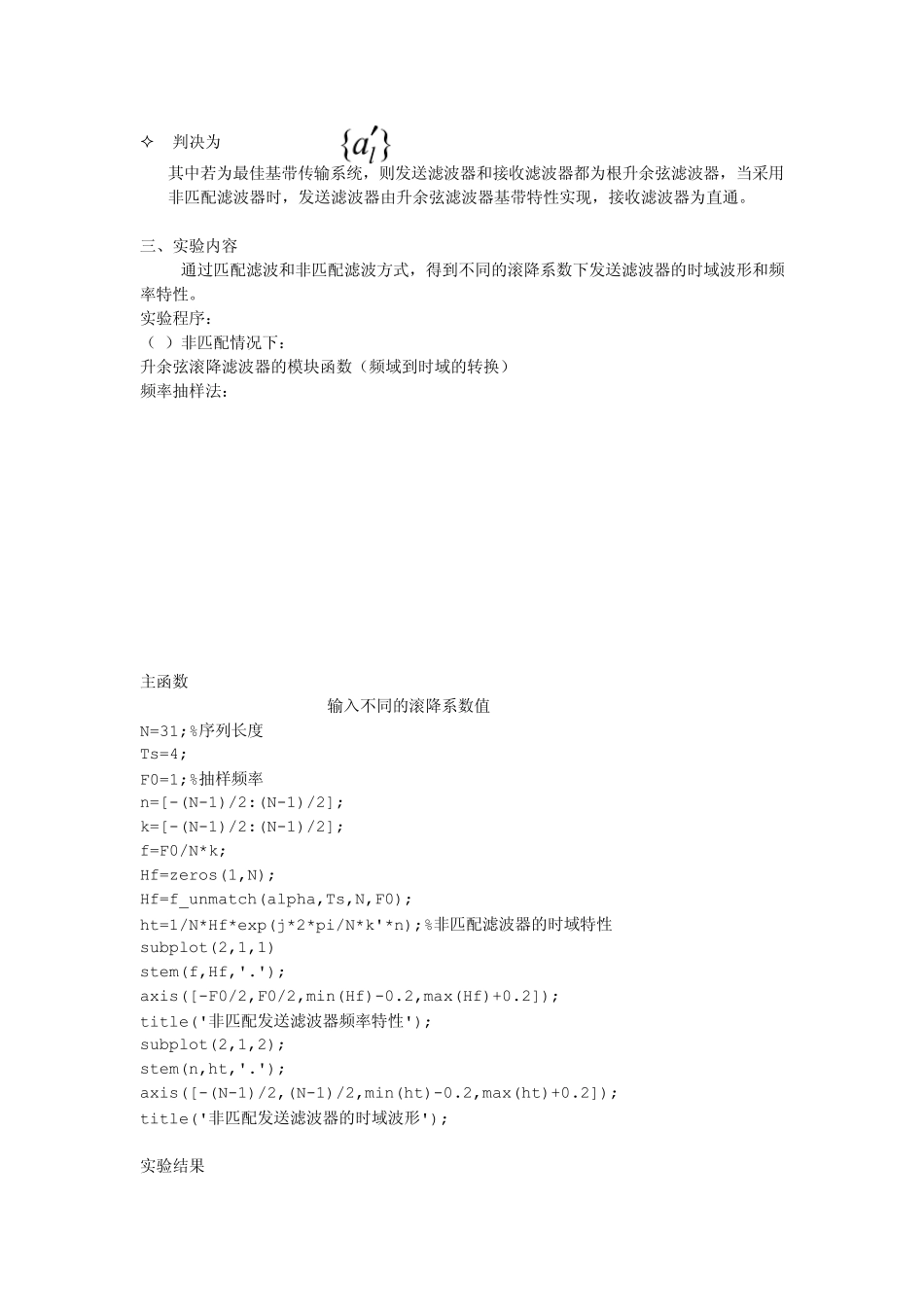

实验一 数字基带传输实验 实验总结报告 一、实验目的 1、提高独立学习的能力； 2、培养发现问题、解决问题和分析问题的能力； 3、学习Matlab 的使用； 4、掌握基带数字传输系统的仿真方法； 5、熟悉基带传输系统的基本结构； 6、掌握带限信道的仿真以及性能分析； 7、通过观测眼图和星座图判断信号的传输质量。 二、实验原理 1. 匹配滤波器和非匹配滤波器： 升余弦滚降滤波器频域特性： 将频域转化为时域 2. 最佳基带系统 将发送滤波器和接收滤波器联合设计为无码间干扰的基带系统，而且具有最佳的抗加性高斯白噪声的性能。 要求接收滤波器的频率特性与发送信号频谱共轭匹配。由于最佳基带系统的总特性是确定的，故最佳基带系统的设计归结为发送滤波器和接收滤波器特性的选择。 设信道特性理想，则有 （延时为 0） 有 可选择滤波器长度使其具有线性相位。 如果基带系统为升余弦特性，则发送和接收滤波器为平方根升余弦特性。 2. 基带传输系统（离散域分析）  输入符号序列 ――  发送信号 ―― ――比特周期，二进制码元周期  发送滤波器 ―― 或  发送滤波器输出 ――  信道输出信号或接收滤波器输入信号 （信道特性为1）  接收滤波器 ―― 或  接收滤波器的输出信号 （画出眼图）  如果位同步理想，则抽样时刻为  抽样点数值为 （画出星座图）  判决为 其中若为最佳基带传输系统，则发送滤波器和接收滤波器都为根升余弦滤波器，当采用非匹配滤波器时，发送滤波器由升余弦滤波器基带特性实现，接收滤波器为直通。 三、实验内容 1.通过匹配滤波和非匹配滤波方式，得到不同的滚降系数下发送滤波器的时域波形和频率特性。 实验程序： （1）非匹配情况下： 升余弦滚降滤波器的模块函数（频域到时域的转换） 频率抽样法： function [Hf,ht]=f_unmatch(alpha,Ts,N,F0) k=[-(N-1)/2:(N-1)/2]; f=F0/N*k; for i=1:N; if (abs(f(i))<=(1-alpha)/(2*Ts)) Hf(i)=Ts; elseif(abs(f(i))<=(1+alpha)/(2*Ts)) Hf(i)=Ts/2*(1+cos(pi*Ts/alpha*(abs(f(i))-(1-alpha)/(2*Ts)))); else Hf(i)=0; end; end; 主函数 alpha=input('alpha=');%输入不同的滚降系数值 N=31;%序列长度 Ts=4; F0=1;%抽样频率 n=[-(N-1)/2:(N-1)/2]; k=[-(N-1)/2:(N-1)/2]; f=F0/N*k; Hf=zeros(1,N); Hf=f_unmatch(alpha,Ts,N,F0); ht=1/N*Hf*exp(j*2*pi/N*k'*n);%非匹配滤...
