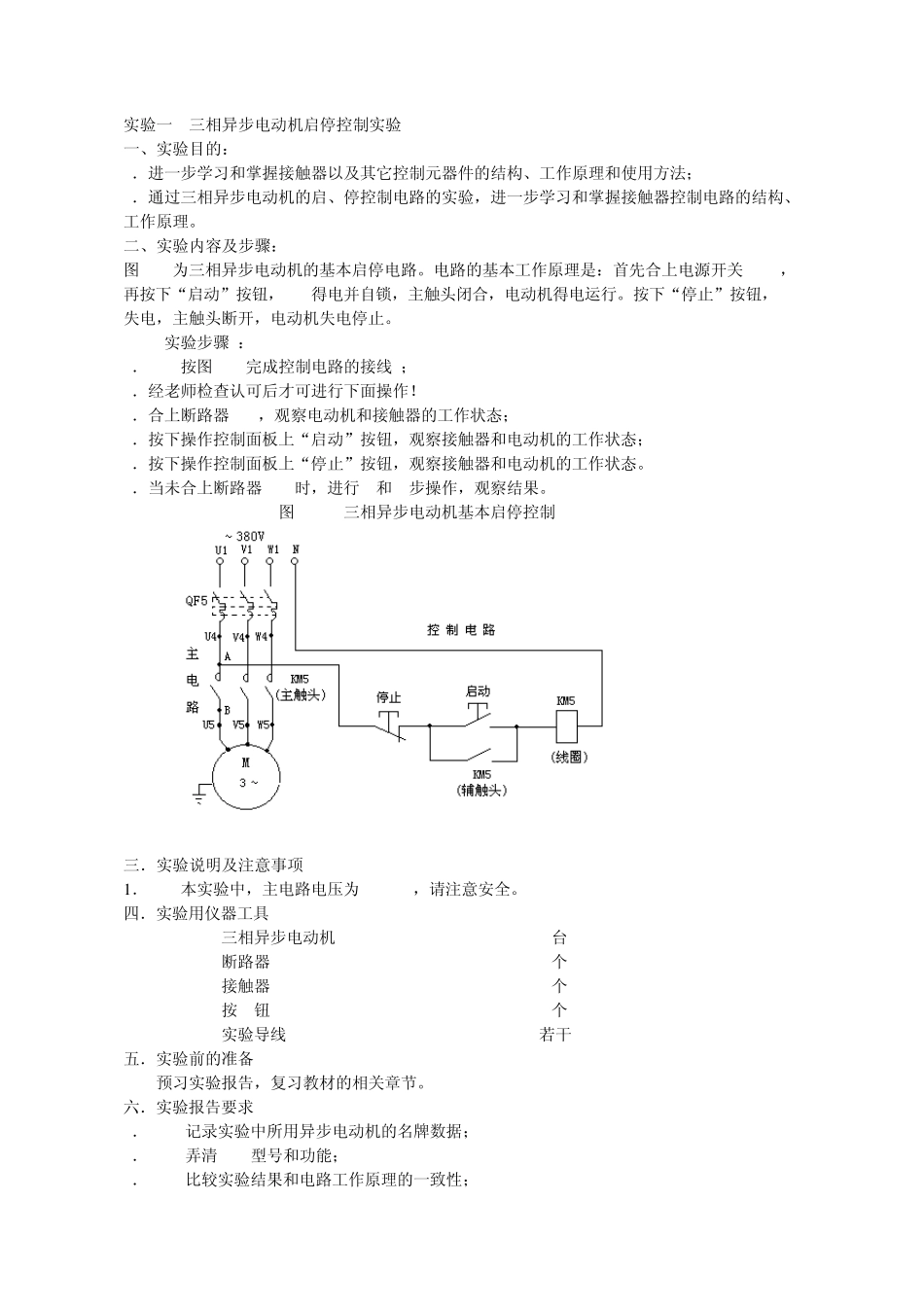

实验一 三相异步电动机启停控制实验 一、实验目的: 1.进一步学习和掌握接触器以及其它控制元器件的结构、工作原理和使用方法; 2.通过三相异步电动机的启、停控制电路的实验,进一步学习和掌握接触器控制电路的结构、工作原理。 二、实验内容及步骤: 图1-1为三相异步电动机的基本启停电路。电路的基本工作原理是:首先合上电源开关QF5 ,再按下“启动”按钮,KM5得电并自锁,主触头闭合,电动机得电运行。按下“停止”按钮,KM5失电,主触头断开,电动机失电停止。 实验步骤 : 1. 按图1-1完成控制电路的接线 ; 2.经老师检查认可后才可进行下面操作! 3.合上断路器QF5,观察电动机和接触器的工作状态; 4.按下操作控制面板上“启动”按钮,观察接触器和电动机的工作状态; 5.按下操作控制面板上“停止”按钮,观察接触器和电动机的工作状态。 6.当未合上断路器QF5时,进行 4和5步操作,观察结果。 图 1-1 三相异步电动机基本启停控制 三.实验说明及注意事项 1. 本实验中,主电路电压为380VAC,请注意安全。 四.实验用仪器工具 三相异步电动机 1台 断路器(QF5) 1个 接触器(KM5) 1个 按 钮 2个 实验导线 若干 五.实验前的准备 预习实验报告,复习教材的相关章节。 六.实验报告要求 1. 记录实验中所用异步电动机的名牌数据; 2. 弄清 QF5型号和功能; 3. 比较实验结果和电路工作原理的一致性; 4. 说明6步的实验结果并分析原因。 七.思考题 1. 控制回路的控制电压是多少? 2. 接触器是交流接触器,还是直流接触器?接触器的工作电压是多少 3. 如果将A点的连线改接在B点,电路是否能正常工作?为什么? 4. 控制电路是怎样实现短路保护和过载保护的? 5. 电动机为什么采用直接启动方法? 实验二 三相异步电动机正反转控制实验 一、实验目的 : 1.学习和掌握 PLC的实际操作和使用方法 ; 2.学习和掌握利用PLC控制三相异步电动机正反转的方法 。 二、实验内容及步骤 : 本实验采用PLC对三相异步电动机进行正反转控制 ,其主电路和控制电路接线图分别为图 2-1和图 2-2 。图中:正向按钮接PLC的输入口 X0,反向按钮接PLC的输入口 X1,停止按钮接PLC的输入口 X2,KM5为正向接触器,KM6反向接触器。继电器KA5、KA6分别接于 PLC的输出口 Y33、Y34。 其基本工作原理为:合上 QF1、QF5, PLC运行。当按下正向按钮,控制程序使 Y33有效,继电器...
