实验一组合逻辑电路

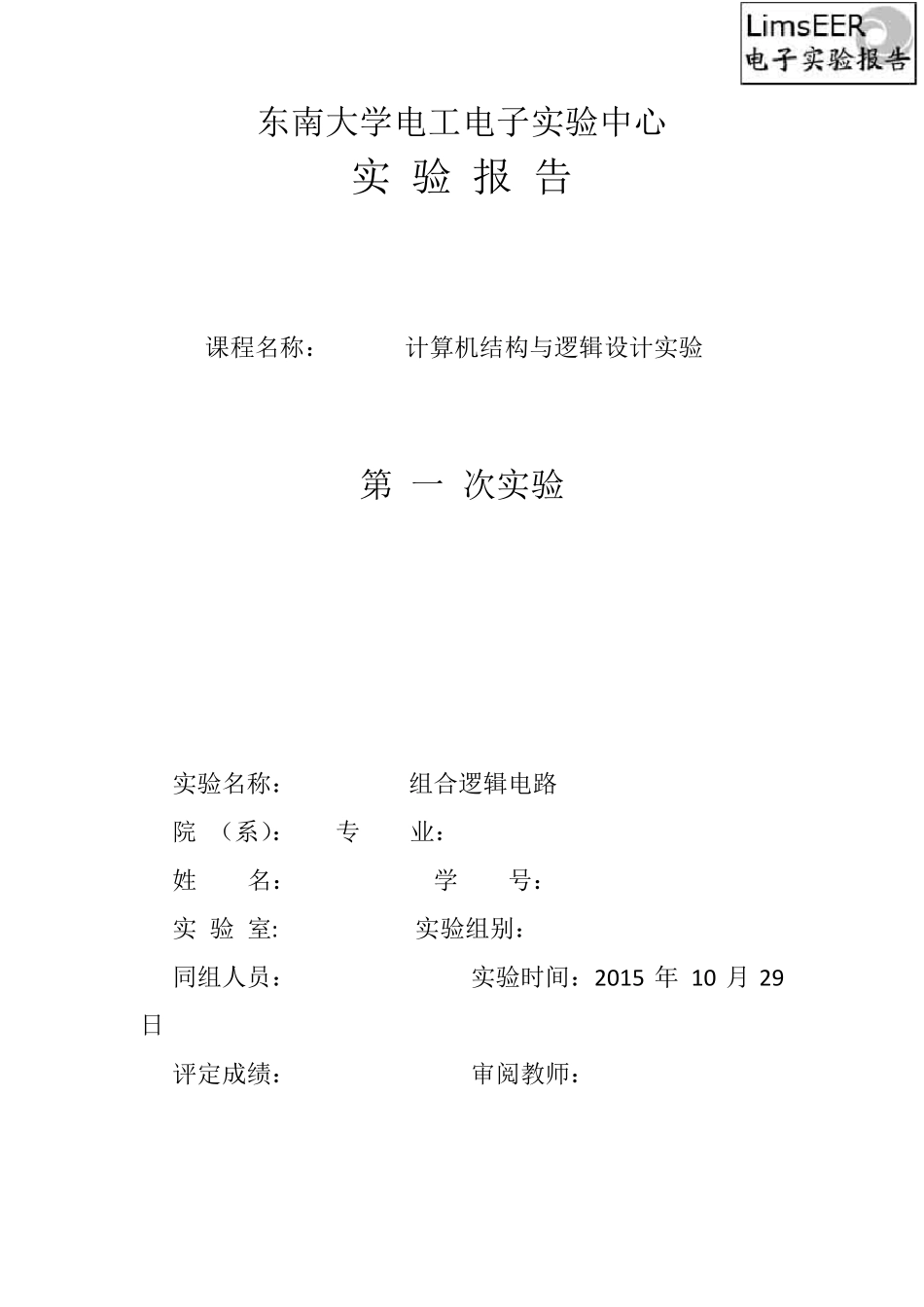

实验一组合逻辑电路_第1页
1/17
实验一组合逻辑电路_第2页
2/17

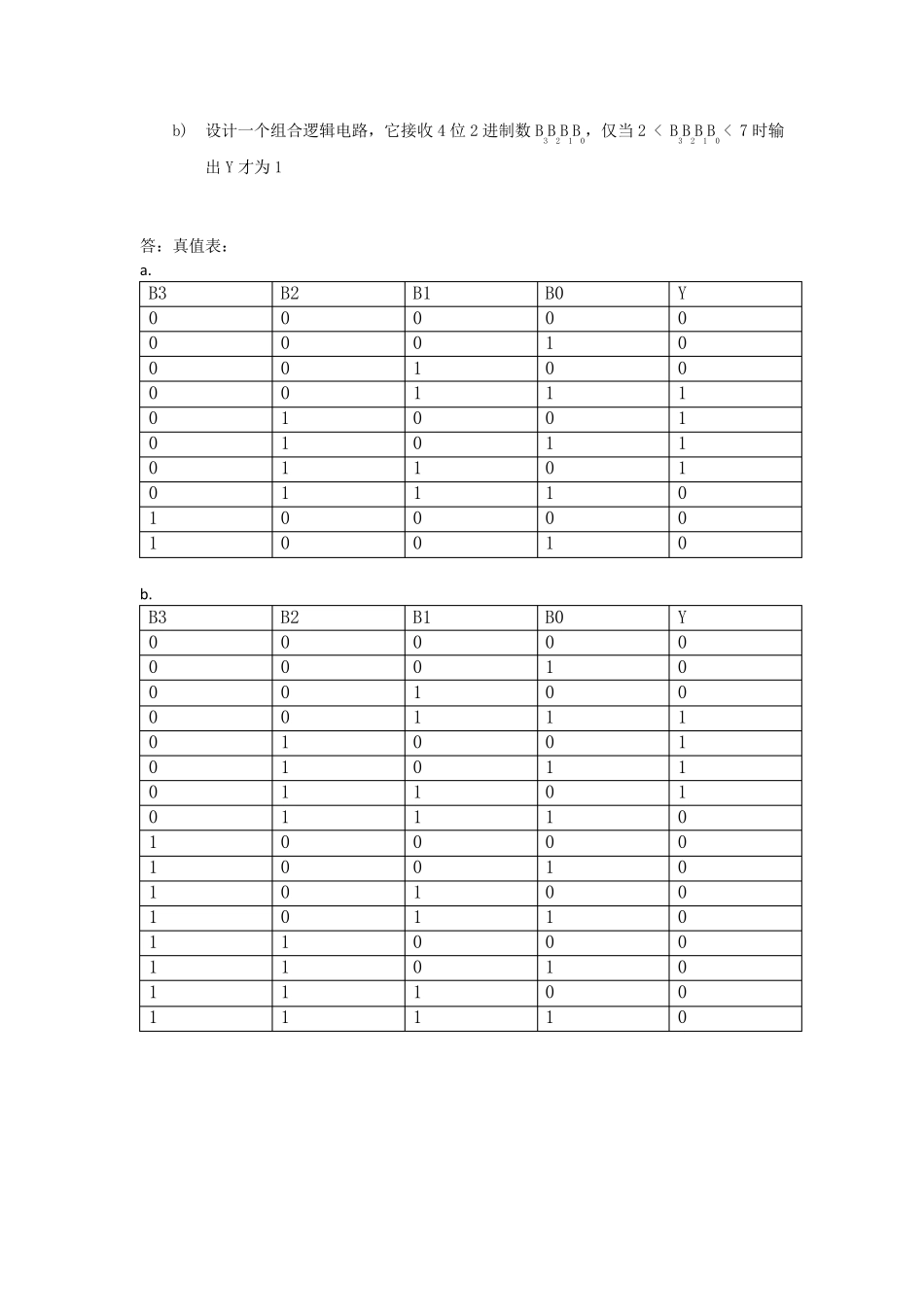

实验一组合逻辑电路_第3页
3/17
东南大学电工电子实验中心 实 验 报 告 课程名称: 计算机结构与逻辑设计实验 第 一 次实验 实验名称: 组合逻辑电路 院 (系): 专 业: 姓 名: 学 号: 实 验 室: 实验组别: 同组人员: 实验时间:2015 年 10 月 29 日 评定成绩: 审阅教师: 一 、 实 验 目 的 ① 认 识 数 字 集 成 电 路 , 能 识 别 各 种 类 型 的 数 字 器 件 和 封 装 ② 掌 握 小 规 模 组 合 逻 辑 和 逻 辑 函 数 的 工 程 设 计 方 法 ③ 掌 握 常 用 中 规 模 组 合 逻 辑 器 件 的 功 能 和 使 用 方 法 ④ 学 习 查 找 器 件 资 料 , 通 过 器 件 手 册 了 解 器 件 ⑤ 了 解 面 包 板 的 基 本 结 构 、 掌 握 面 包 板 连 接 电 路 的 基 本 方 法 和 要 求 ⑥ 了 解 实 验 箱 的 基 本 结 构 , 掌 握 实 验 箱 电 源 、 逻 辑 开 关 和LED 点 平 指 示 的用 法 ⑦ 学 习 基 本 的 数 字 电 路 的 故 障 检 查 和 排 除 方 法 ⑧ 学 Mulitisim 逻 辑 化 简 操 作 和 使 用 方 法 ⑨ 学 习 ISE 软 件 操 作 和 使 用 方 法 二 、 实 验 原 理 1. 组 合 逻 辑 电 路 : 组 合 逻 辑 电 路 又 称 为 门 网 络 , 它 由 若 干 门 电 路 级 联 ( 无 反 馈 ) 而 成 , 其 特 点 是 ( 忽 略 门电 路 的 延 时 ) :电 路 某 一 时 刻 的 输 出 仅 由 当 时 的 输 入 变 量 取 值 的 组 合 决定, 而 与过 去的 输 入取 值 无 关 。 其 一 般手 工 设 计 的 过 程 为 : ① 分析其 逻 辑 功 能 ② 列出 真值 表 ③ 写出 逻 辑 表达式, 并进行化 简 ④ 画出 电 路 的 逻 辑 图 2. 使 用 的 器 件 : 1) 74HC00( 四2 输 入 与非门 ): 芯片内部有四个二 输 入 一 输 出 的 与非门 。 2) 74HC20( 双4 输 入 与非门 ): 芯片内部有两个四输 入 一 输 出 的 与非门 。注意, 四输 入不能 有输 入 端悬空。 3) 74HC04( 六反 相器 ): 芯片内部有六个非门 , 可以将输 入 信号反 相。当 然, 也可以通过 2 输 ...
