室内PG调速电机控制电路

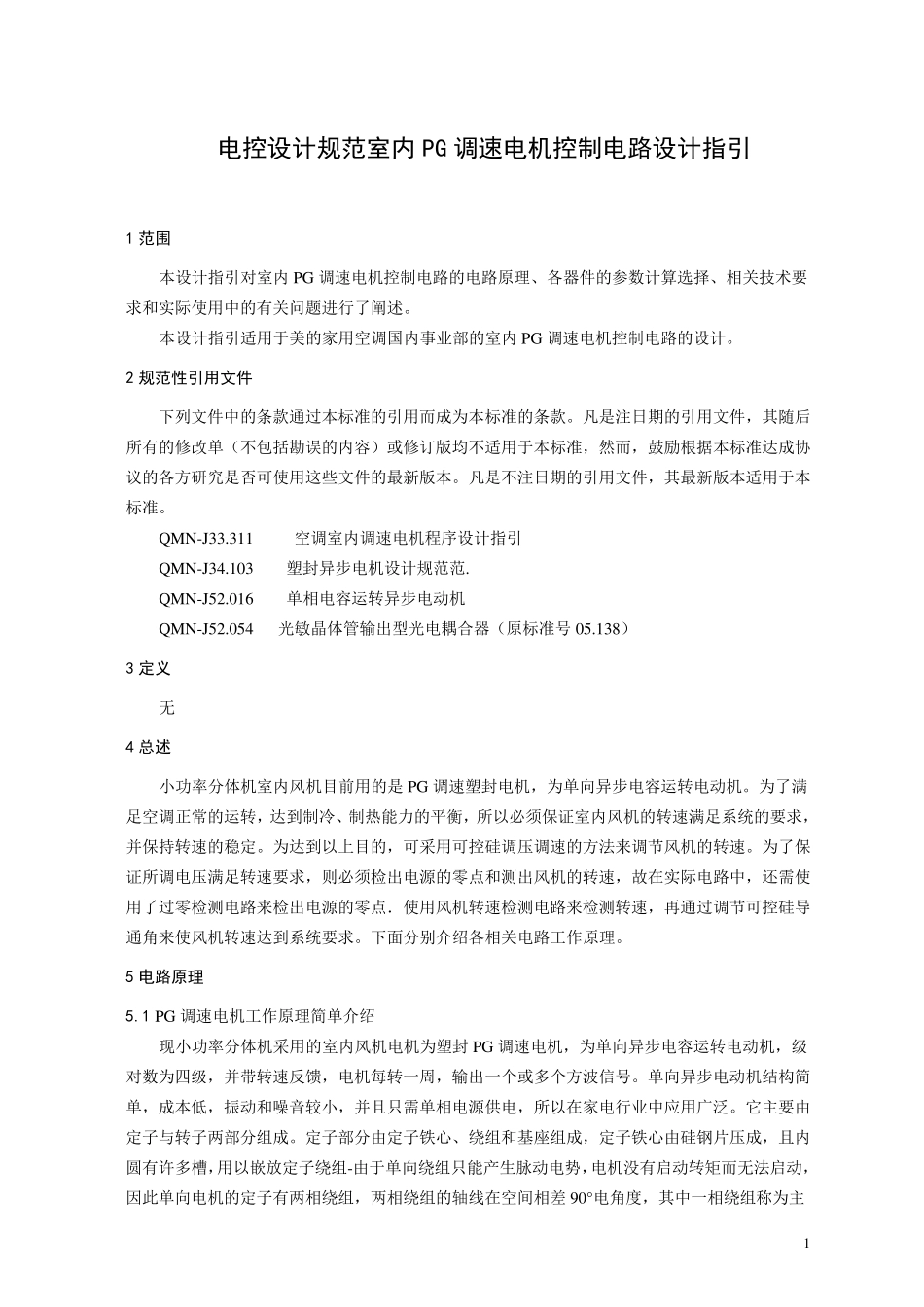

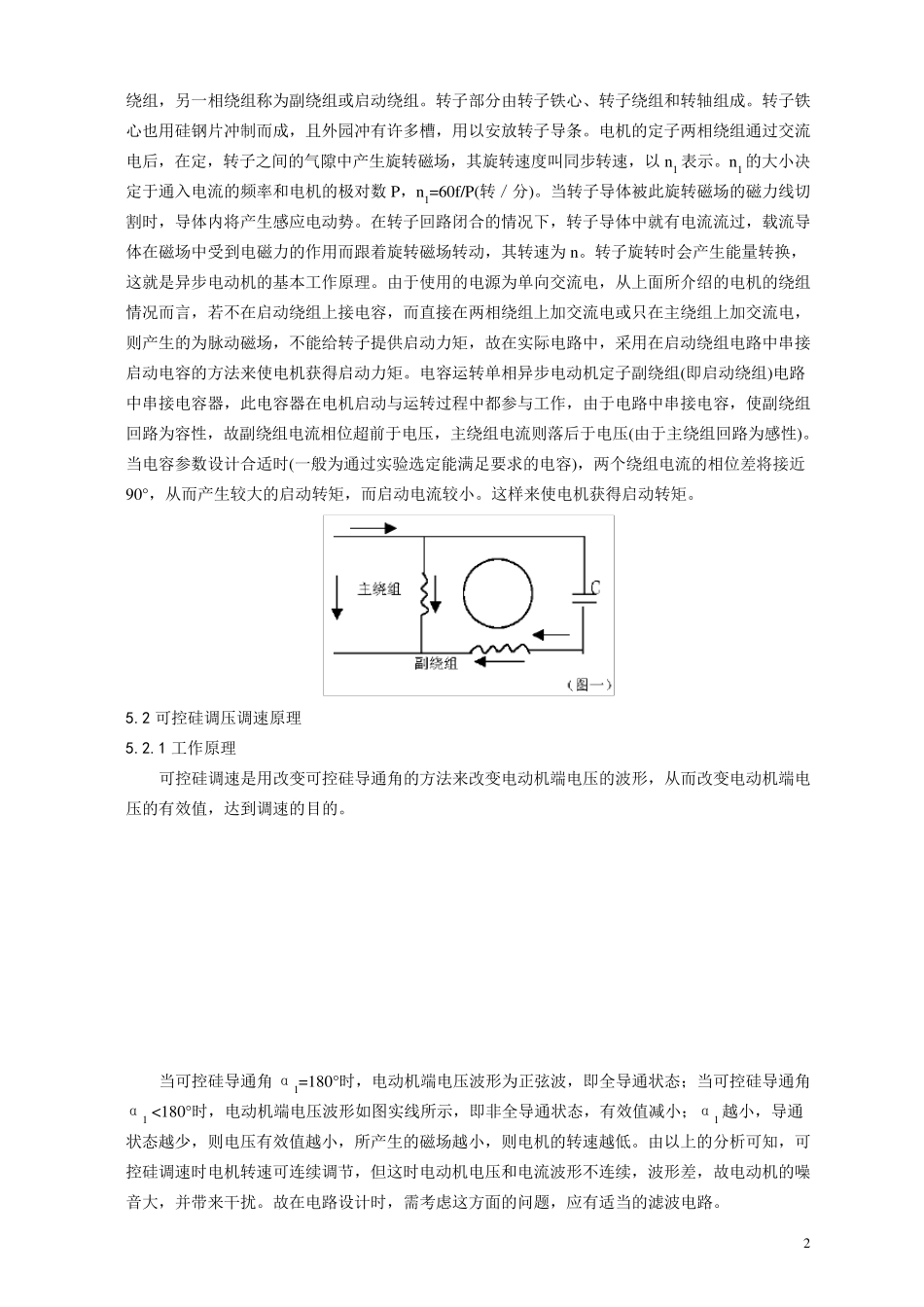

1 电控设计规范室内PG 调速电机控制电路设计指引 1 范围 本设计指引对室内PG 调速电机控制电路的电路原理、各器件的参数计算选择、相关技术要求和实际使用中的有关问题进行了阐述。 本设计指引适用于美的家用空调国内事业部的室内PG 调速电机控制电路的设计。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 QMN-J33.311 空调室内调速电机程序设计指引 QMN-J34.103 塑封异步电机设计规范范. QMN-J52.016 单相电容运转异步电动机 QMN-J52.054 光敏晶体管输出型光电耦合器（原标准号 05.138） 3 定义 无 4 总述 小功率分体机室内风机目前用的是 PG 调速塑封电机，为单向异步电容运转电动机。为了满足空调正常的运转，达到制冷、制热能力的平衡，所以必须保证室内风机的转速满足系统的要求，并保持转速的稳定。为达到以上目的，可采用可控硅调压调速的方法来调节风机的转速。为了保证所调电压满足转速要求，则必须检出电源的零点和测出风机的转速，故在实际电路中，还需使用了过零检测电路来检出电源的零点．使用风机转速检测电路来检测转速，再通过调节可控硅导通角来使风机转速达到系统要求。下面分别介绍各相关电路工作原理。 5 电路原理 5.1 PG 调速电机工作原理简单介绍 现小功率分体机采用的室内风机电机为塑封 PG 调速电机，为单向异步电容运转电动机，级对数为四级，并带转速反馈，电机每转一周，输出一个或多个方波信号。单向异步电动机结构简单，成本低，振动和噪音较小，并且只需单相电源供电，所以在家电行业中应用广泛。它主要由定子与转子两部分组成。定子部分由定子铁心、绕组和基座组成，定子铁心由硅钢片压成，且内圆有许多槽，用以嵌放定子绕组-由于单向绕组只能产生脉动电势，电机没有启动转矩而无法启动，因此单向电机的定子有两相绕组，两相绕组的轴线在空间相差 90°电角度，其中一相绕组称为主2 绕组，另一相绕组称为副绕组或启动绕组。转子部分由转子铁心、转子绕组和转轴组成。转子铁心也用硅钢片冲制而成，且外园冲有许多槽，用以安放转子导条。电机的定子两相绕组通过交流电后，在定，转子之间的气隙中产生旋转磁场，其旋转速度叫同步转...
