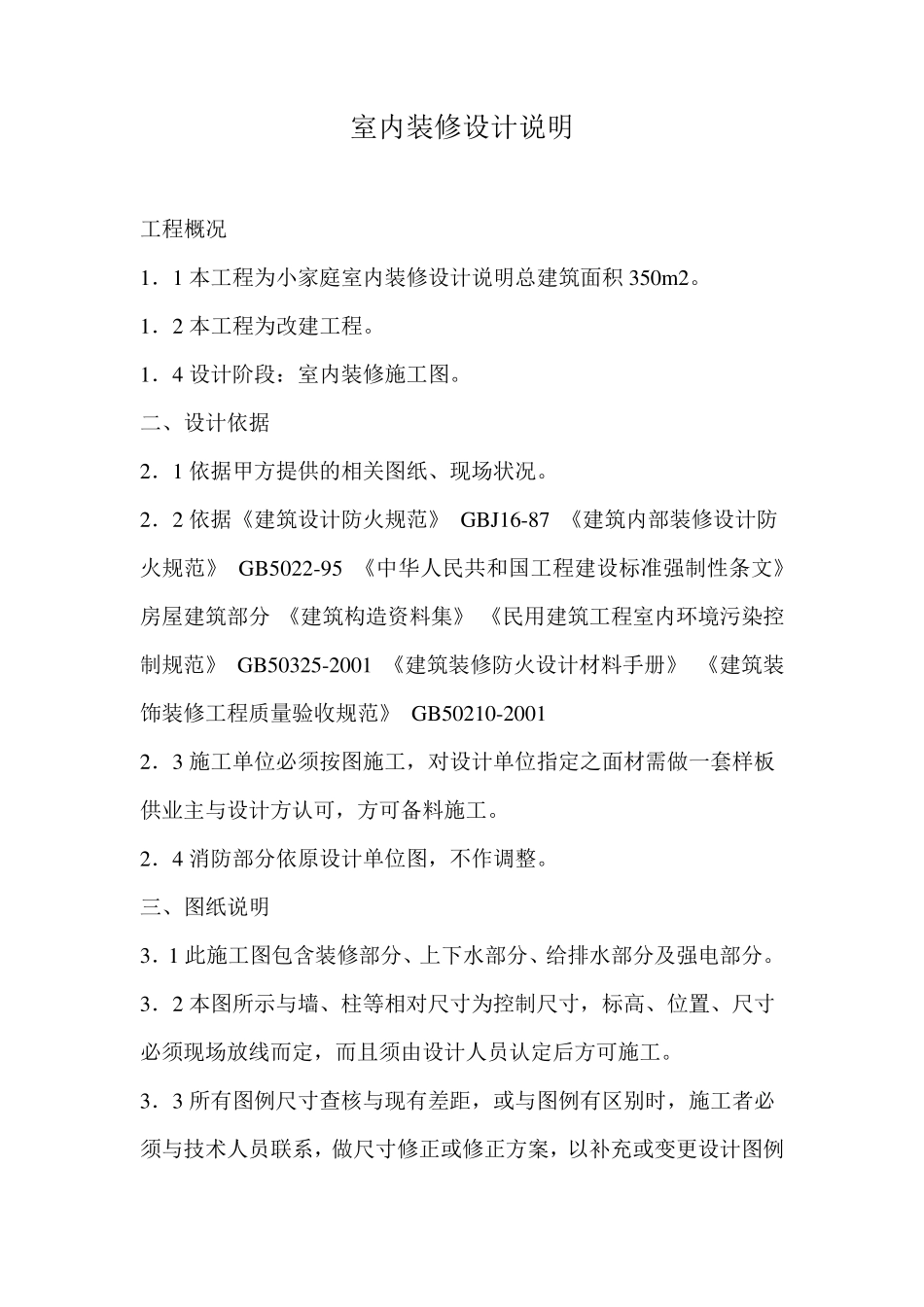

室内装修设计说明 工程概况 1.1 本工程为小家庭室内装修设计说明总建筑面积350m 2。 1.2 本工程为改建工程。 1.4 设计阶段:室内装修施工图。 二、设计依据 2.1 依据甲方提供的相关图纸、现场状况。 2.2 依据《建筑设计防火规范》 GBJ16-87 《建筑内部装修设计防火规范》 GB5022-95 《中华人民共和国工程建设标准强制性条文》房屋建筑部分 《建筑构造资料集》 《民用建筑工程室内环境污染控制规范》 GB50325-2001 《建筑装修防火设计材料手册》 《建筑装饰装修工程质量验收规范》 GB50210-2001 2.3 施工单位必须按图施工,对设计单位指定之面材需做一套样板供业主与设计方认可,方可备料施工。 2.4 消防部分依原设计单位图,不作调整。 三、图纸说明 3.1 此施工图包含装修部分、上下水部分、给排水部分及强电部分。 3.2 本图所示与墙、柱等相对尺寸为控制尺寸,标高、位置、尺寸必须现场放线而定,而且须由设计人员认定后方可施工。 3.3 所有图例尺寸查核与现有差距,或与图例有区别时,施工者必须与技术人员联系,做尺寸修正或修正方案,以补充或变更设计图例为最新施工图。 3.4 标高均为装饰层面标高,天花标高为从本层地面起算的相对标高。 3.5 天花部分须完成设备施工和照明施工。 3.6 本工程选用材料必须由业主于设计师共同认可并符合国家有关建筑装修材料有害物质限量标准的规定。 3.7 本施工图中与空调、电器、给排水、消防有冲突之处,需协调各专业工程现场解决。 3.8 施工中设计师有权对所有图纸做局部调整(有与业主及建筑师协商同意的基础上)。 3.9 本工程施工图尺寸以毫米(m m )为单位,标高以米为单位。 3.10 本工程所用装饰材料必须符合环保要求,严禁使用国家明令淘汰的材料。 3.11 各工序必须严格按国家《建筑装饰装修工程验收规范》执行。 四、材料说明 4.1 本工程采用的油漆、人选板材、涂料、油漆、胶粘剂、防水材料等必须符合环保要求方可使用。 4.2 材料分类 材料要求 表面要求 含水率 备注 三夹板 柳桉面 表面平整光滑 ≤8% 五夹板 柳桉面 表面平整光滑 ≤8% 木方 烘干白松 无虫眼、树节 ≤8% 用于基层时需做防火防尘防白蚁三防处理 九夹板 柳桉面 表面平整光滑 ≤8% 用于基层时需做防火防尘防白蚁三防处理 18 厚木工板 烘干杨木芯 表面平整光滑 ≤8% 用于基层时需做防火防尘防白蚁三防处理 4.3 轻钢龙骨...
