室外供热管道安装施工工艺标准

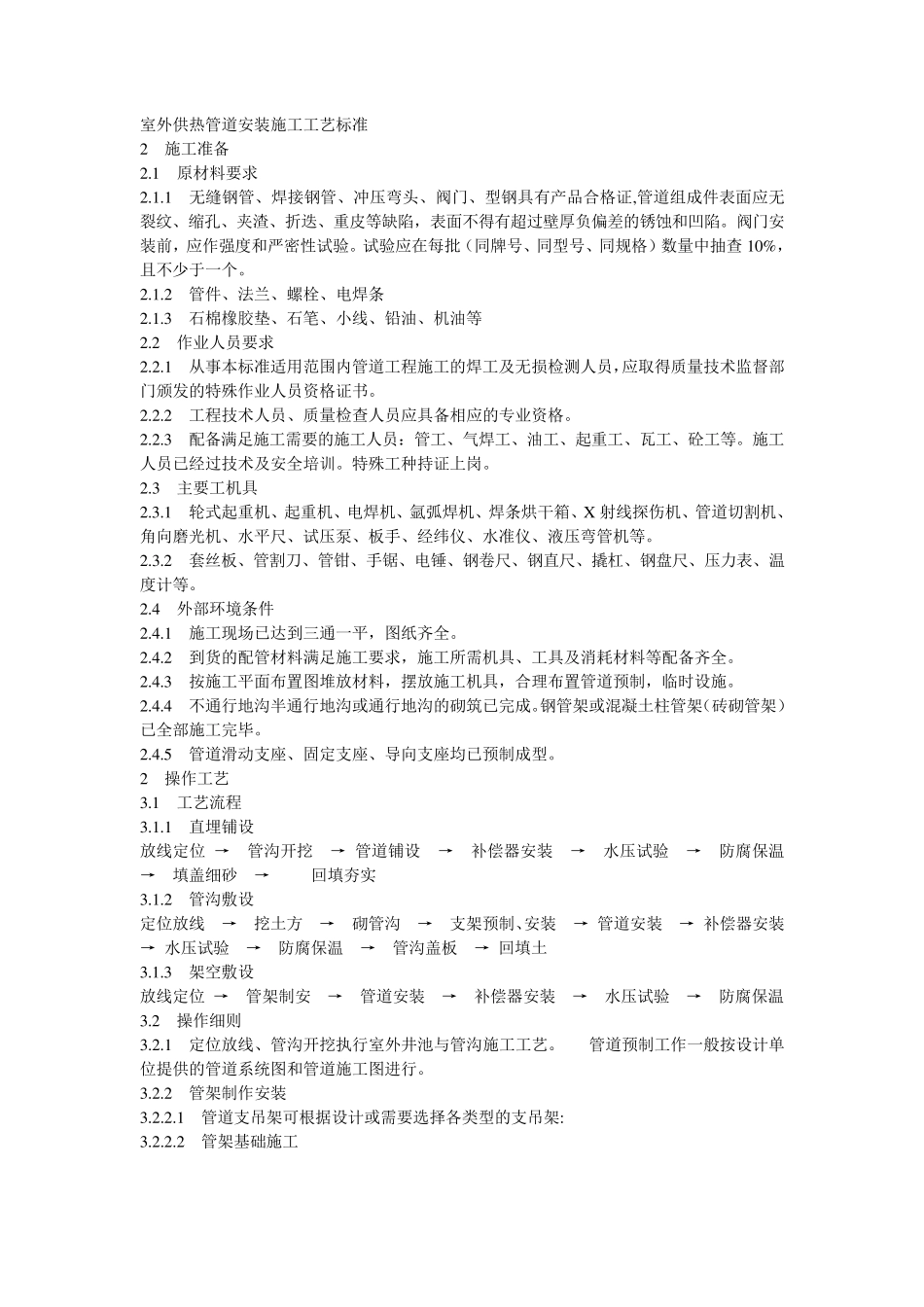

室外供热管道安装施工工艺标准_第1页
1/16
室外供热管道安装施工工艺标准_第2页
2/16

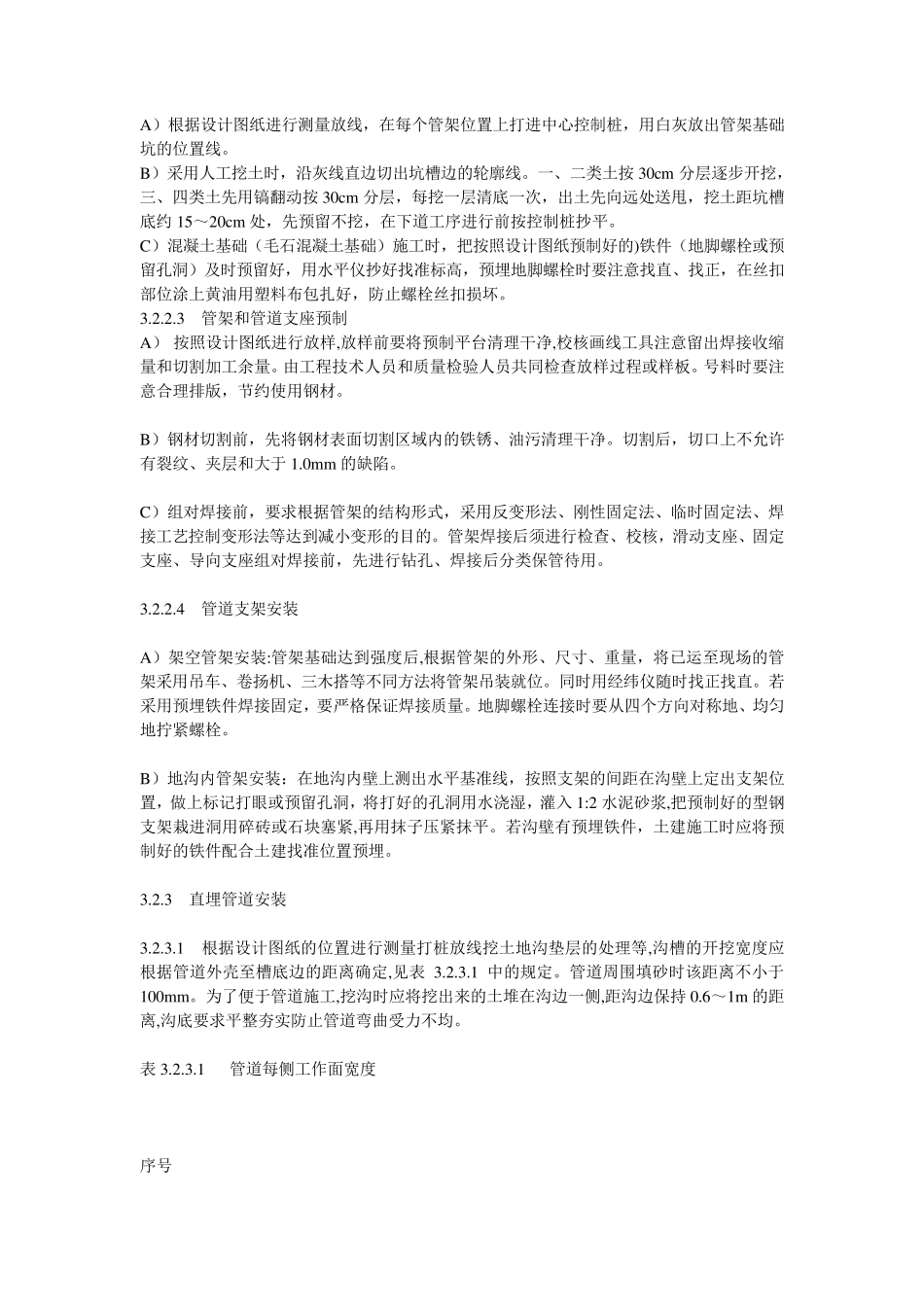

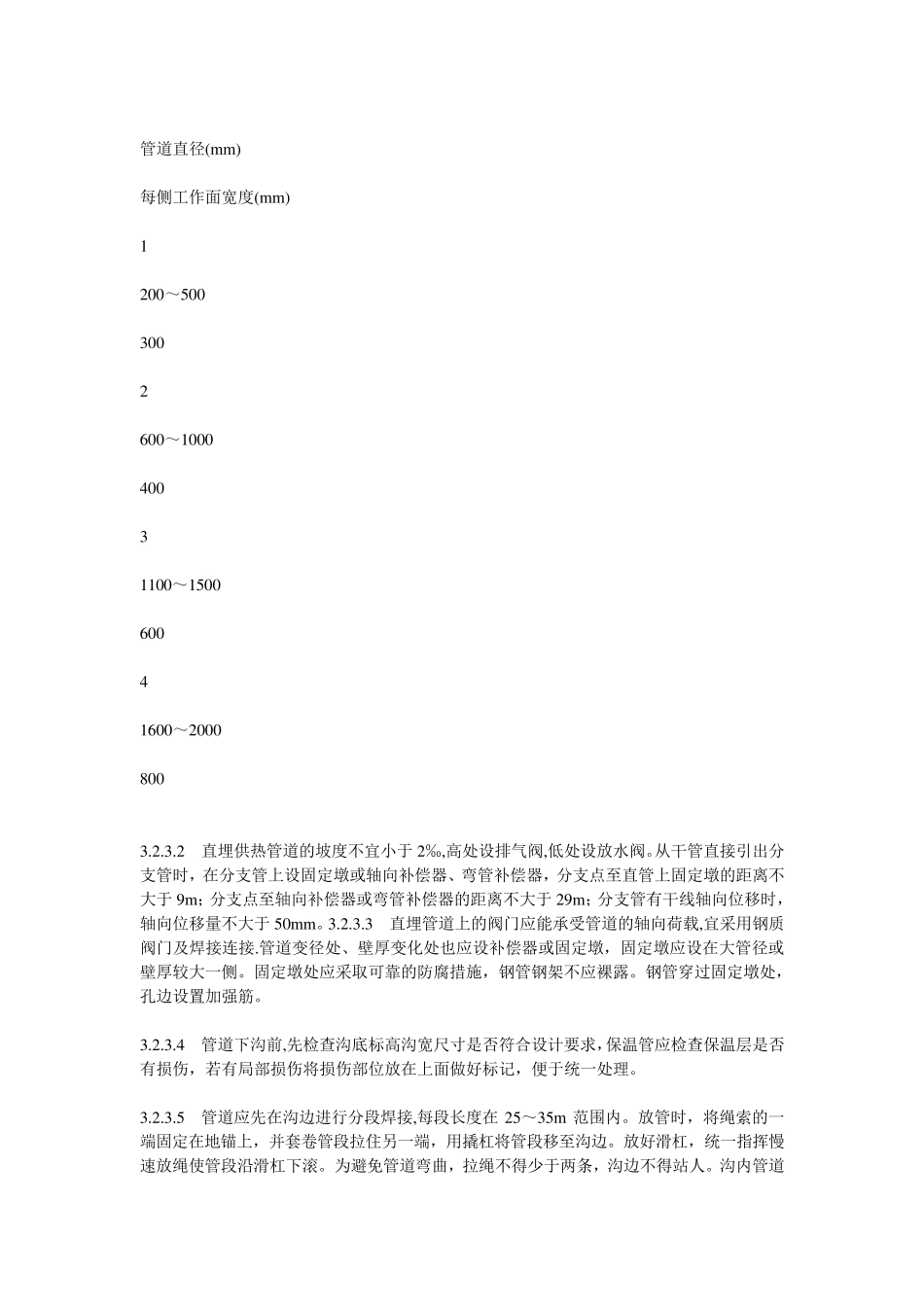

室外供热管道安装施工工艺标准_第3页
3/16
室外供热管道安装施工工艺标准 2 施工准备 2.1 原材料要求 2.1.1 无缝钢管、焊接钢管、冲压弯头、阀门、型钢具有产品合格证,管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷,表面不得有超过壁厚负偏差的锈蚀和凹陷。阀门安装前,应作强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查 10%,且不少于一个。 2.1.2 管件、法兰、螺栓、电焊条 2.1.3 石棉橡胶垫、石笔、小线、铅油、机油等 2.2 作业人员要求 2.2.1 从事本标准适用范围内管道工程施工的焊工及无损检测人员,应取得质量技术监督部门颁发的特殊作业人员资格证书。 2.2.2 工程技术人员、质量检查人员应具备相应的专业资格。 2.2.3 配备满足施工需要的施工人员:管工、气焊工、油工、起重工、瓦工、砼工等。施工人员已经过技术及安全培训。特殊工种持证上岗。 2.3 主要工机具 2.3.1 轮式起重机、起重机、电焊机、氩弧焊机、焊条烘干箱、X 射线探伤机、管道切割机、角向磨光机、水平尺、试压泵、板手、经纬仪、水准仪、液压弯管机等。 2.3.2 套丝板、管割刀、管钳、手锯、电锤、钢卷尺、钢直尺、撬杠、钢盘尺、压力表、温度计等。 2.4 外部环境条件 2.4.1 施工现场已达到三通一平,图纸齐全。 2.4.2 到货的配管材料满足施工要求,施工所需机具、工具及消耗材料等配备齐全。 2.4.3 按施工平面布置图堆放材料,摆放施工机具,合理布置管道预制,临时设施。 2.4.4 不通行地沟半通行地沟或通行地沟的砌筑已完成。钢管架或混凝土柱管架(砖砌管架)已全部施工完毕。 2.4.5 管道滑动支座、固定支座、导向支座均已预制成型。 2 操作工艺 3.1 工艺流程 3.1.1 直埋铺设 放线定位 → 管沟开挖 → 管道铺设 → 补偿器安装 → 水压试验 → 防腐保温 → 填盖细砂 → 回填夯实 3.1.2 管沟敷设 定位放线 → 挖土方 → 砌管沟 → 支架预制、安装 → 管道安装 → 补偿器安装 → 水压试验 → 防腐保温 → 管沟盖板 → 回填土 3.1.3 架空敷设 放线定位 → 管架制安 → 管道安装 → 补偿器安装 → 水压试验 → 防腐保温 3.2 操作细则 3.2.1 定位放线、管沟开挖执行室外井池与管沟施工工艺。 管道预制工作一般按设计单位提供的管道系统图和管道施工图进行。 3.2.2 管架制作安装 3.2.2.1 管道支吊架可根据设计或需要选择各类型的支吊架: 3.2.2.2 管架基础施工 A)根据设计图...
