室外塑料给水管道安装工艺VIP专享

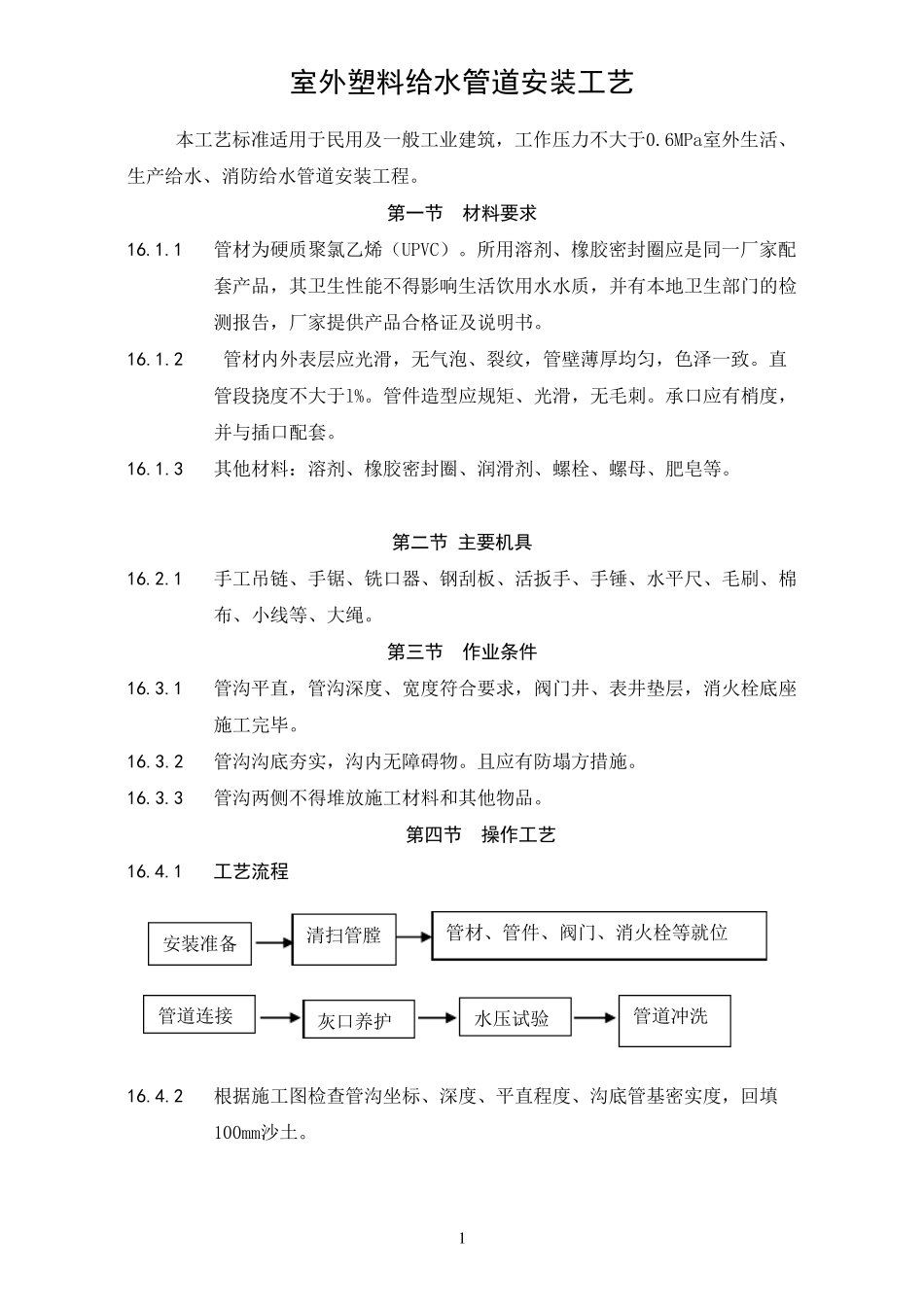

1 室外塑料给水管道安装工艺 本工艺标准适用于民用及一般工业建筑，工作压力不大于0.6MPa室外生活、生产给水、消防给水管道安装工程。 第一节 材料要求 16.1.1 管材为硬质聚氯乙烯（UPVC）。所用溶剂、橡胶密封圈应是同一厂家配套产品，其卫生性能不得影响生活饮用水水质，并有本地卫生部门的检测报告，厂家提供产品合格证及说明书。 16.1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 16.1.3 其他材料：溶剂、橡胶密封圈、润滑剂、螺栓、螺母、肥皂等。 第二节 主要机具 16.2.1 手工吊链、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、毛刷、棉布、小线等、大绳。 第三节 作业条件 16.3.1 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫 层，消火 栓底 座施 工完 毕 。 16.3.2 管沟沟底 夯 实 ，沟内无障 碍 物 。且 应有防塌 方 措 施 。 16.3.3 管沟两 侧 不得堆 放 施 工材料和 其他物 品。 第四节 操作工艺 16.4.1 工艺流程 16.4.2 根 据 施 工图 检查 管沟坐 标、深度、平直程度、沟底 管基 密实 度，回 填100mm沙 土 。 安装准备 清 扫 管膛 管材、管件、阀门、消火 栓等就 位 管道连 接 灰 口养 护 水压试 验 管道冲 洗 管道承口内部及插口外部管端沿30—45º角应预先铲掉，用棉布除去污物。 16.4.3 把阀门、管件稳放在规定位置，作为基准点。把PVC管运到管沟沿线沟边，承口朝向来水方向。 16.4.4 按土建施工的建筑室外标高线和管道坡度、标高，测定直线管道底标高，拉线拉紧绷紧，沟底平坦无块状物。 16.4.5 用大绳把清扫后的管顺到沟底，清理承插口，然后对插安装管路，将承插接口顺直定位。 16.4.6 管道在拐弯处应加混凝土固定墩。 16.4.7 安装管件、阀门等应位置准确，阀杆要垂直向上。 16.4.8 室外地下消火栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实。 16.4.9 PVC管试压合格后，在靠近管道两端处填细沙土覆盖300mm，两侧夯实，并应随即用稍粗于接口间隙的干净麻绳将接口塞严，以防泥土及杂物进入。 排水管道弯曲部位混凝土巩固管沟断 面填砂地面3 16.4.10 溶 剂 粘 接 承 插 口 ： 1 检 查 管 材 、 管 件 质 量 。 必 须 将 管 端 外 侧 和 承 口 内 侧 擦...
