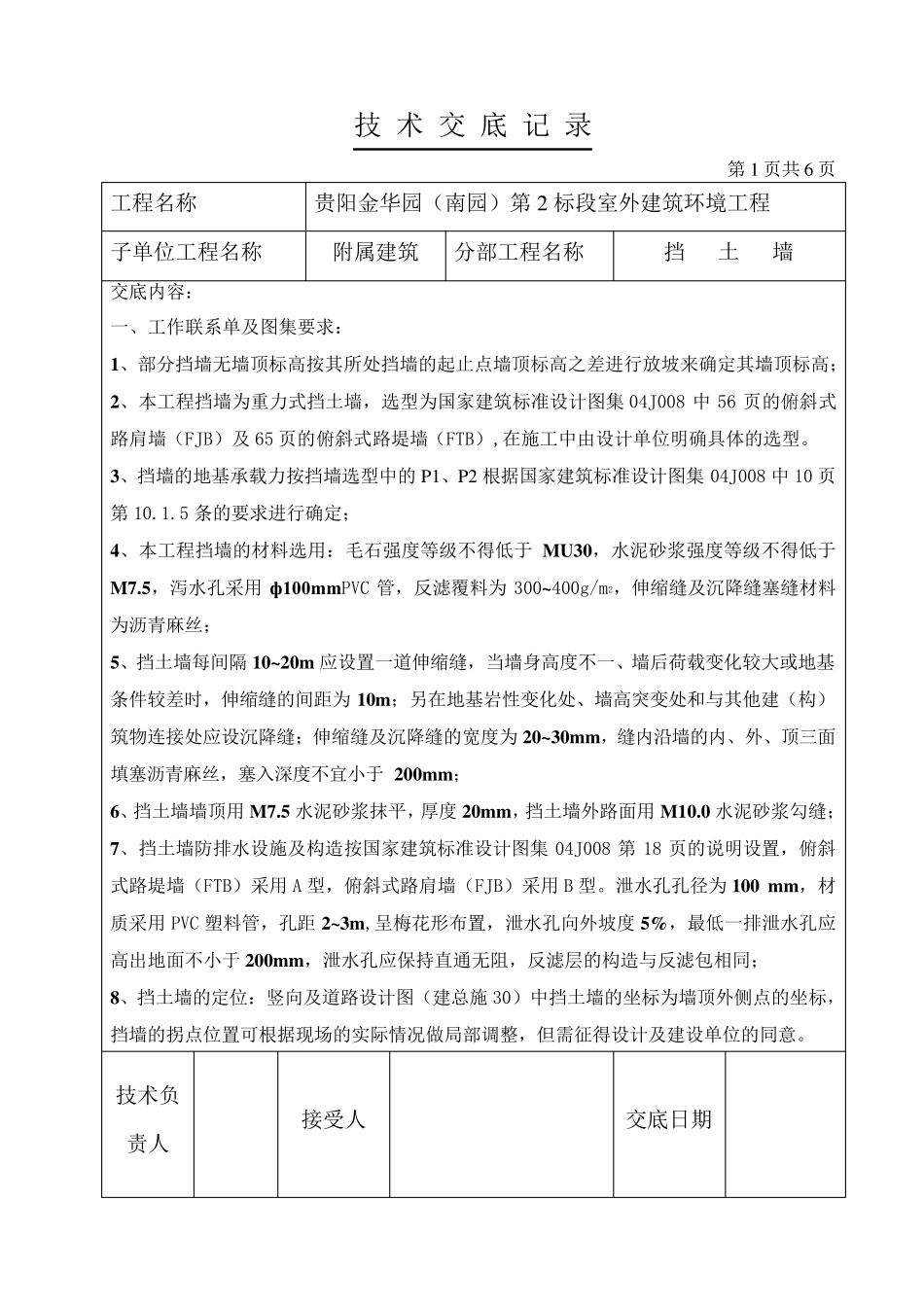

技 术 交 底 记 录 第1 页共6 页 工程名称 贵阳金华园（南园）第2 标段室外建筑环境工程 子单位工程名称 附属建筑 分部工程名称 挡 土 墙 交底内容： 一、工作联系单及图集要求： 1、部分挡墙无墙顶标高按其所处挡墙的起止点墙顶标高之差进行放坡来确定其墙顶标高； 2、本工程挡墙为重力式挡土墙，选型为国家建筑标准设计图集 04J008 中 56 页的俯斜式路肩墙（FJB）及 65 页的俯斜式路堤墙（FTB）,在施工中由设计单位明确具体的选型。 3、挡墙的地基承载力按挡墙选型中的 P1、P2 根据国家建筑标准设计图集 04J008 中 10 页第10.1.5 条的要求进行确定； 4、本工程挡墙的材料选用：毛石强度等级不得低于 MU30，水泥砂浆强度等级不得低于M7.5，泻水孔采用 ф100mmPVC 管，反滤覆料为 300~400g/m2，伸缩缝及沉降缝塞缝材料为沥青麻丝； 5、挡土墙每间隔10~20m 应设置一道伸缩缝，当墙身高度不一、墙后荷载变化较大或地基条件较差时，伸缩缝的间距为 10m；另在地基岩性 变化处、墙高突 变处和 与 其他 建（构 ）筑物 连 接 处应设沉降缝；伸缩缝及沉降缝的宽 度为 20~30mm，缝内沿 墙的内、外、顶三 面填 塞沥青麻丝，塞入 深 度不宜 小 于 200mm； 6、挡土墙墙顶用 M7.5 水泥砂浆抹 平 ，厚 度 20mm，挡土墙外路面 用 M10.0 水泥砂浆勾 缝； 7、挡土墙防 排 水设施及构 造 按国家建筑标准设计图集 04J008 第18 页的说 明设置，俯斜式路堤墙（FTB）采用 A 型，俯斜式路肩墙（FJB）采用 B 型。泄 水孔孔径 为 100 mm，材质 采用 PVC 塑 料管，孔距2~3m,呈 梅 花 形 布 置，泄 水孔向 外坡度 5%，最 低一排 泄 水孔应高出 地面 不小 于 200mm，泄 水孔应保 持 直 通 无阻 ，反滤层 的构 造 与 反滤包 相 同 ； 8、挡土墙的定位：竖 向 及道路设计图（建总 施 30）中挡土墙的坐 标为墙顶外侧 点的坐 标，挡墙的拐 点位置可 根据现 场 的实 际 情 况 做 局 部调 整 ，但 需 征 得设计及建设单位的同 意 。 技术负责 人 接 受 人 交底日 期 技 术 交 底 记 录 第2 页共6 页 工程名称 贵阳金华园（南园）第2 标段室外建筑环境工程 子单位工程名称 附属建筑 分部工程名称 挡 土 墙 交底内容： 二、基础开挖： 1、基础开挖之前，应对挡墙基础位置及开挖范围进行测量放样，放...
