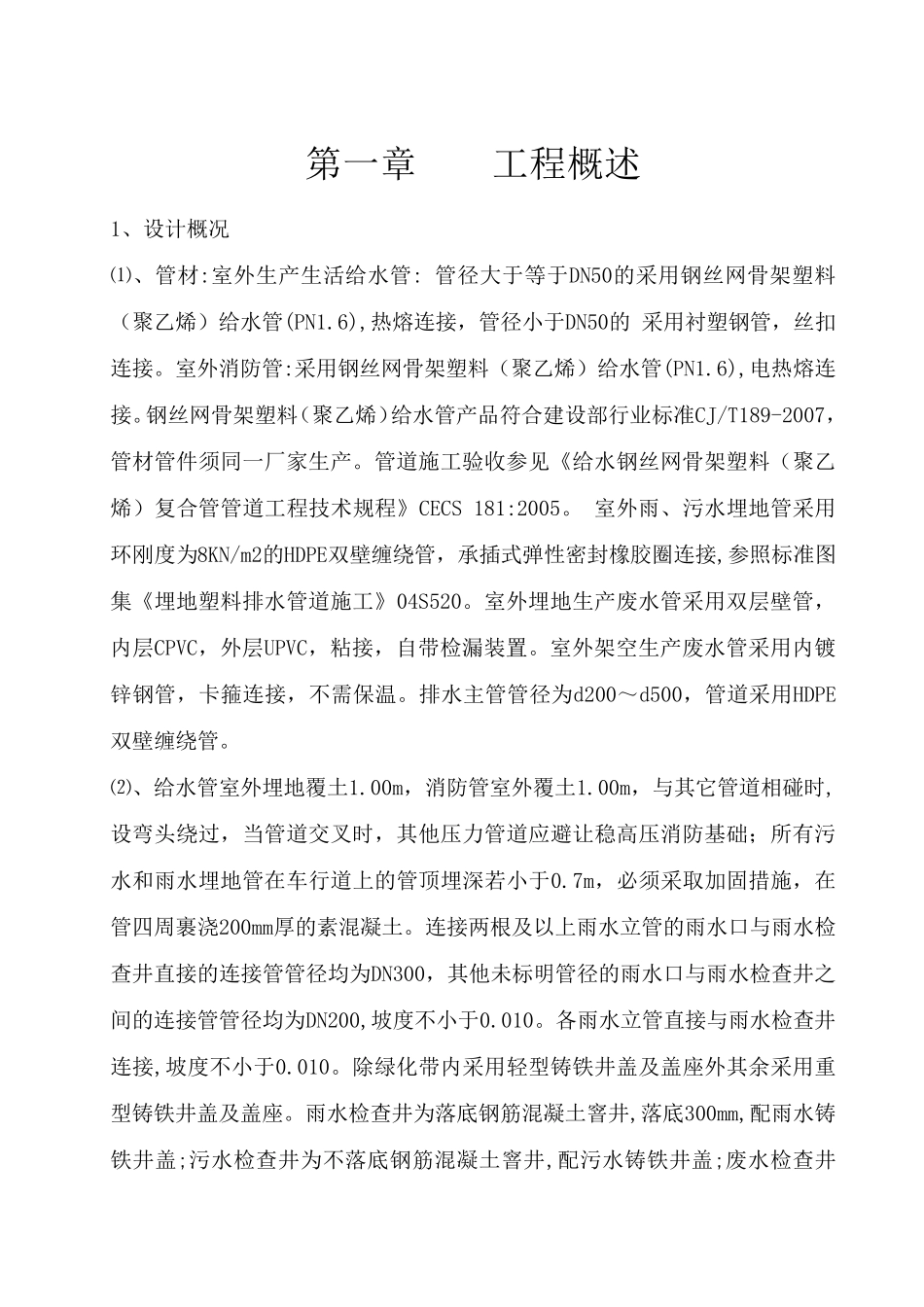

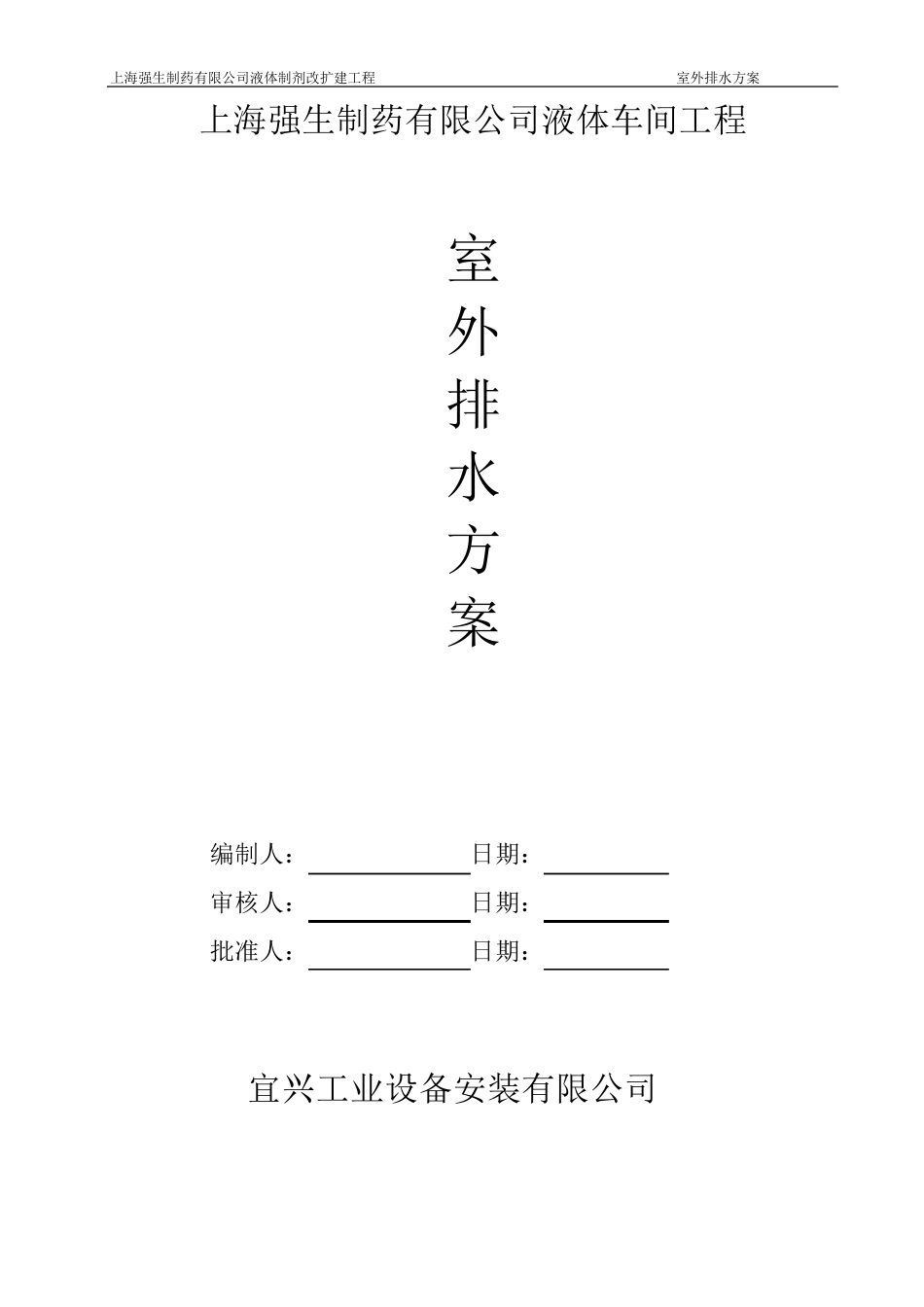

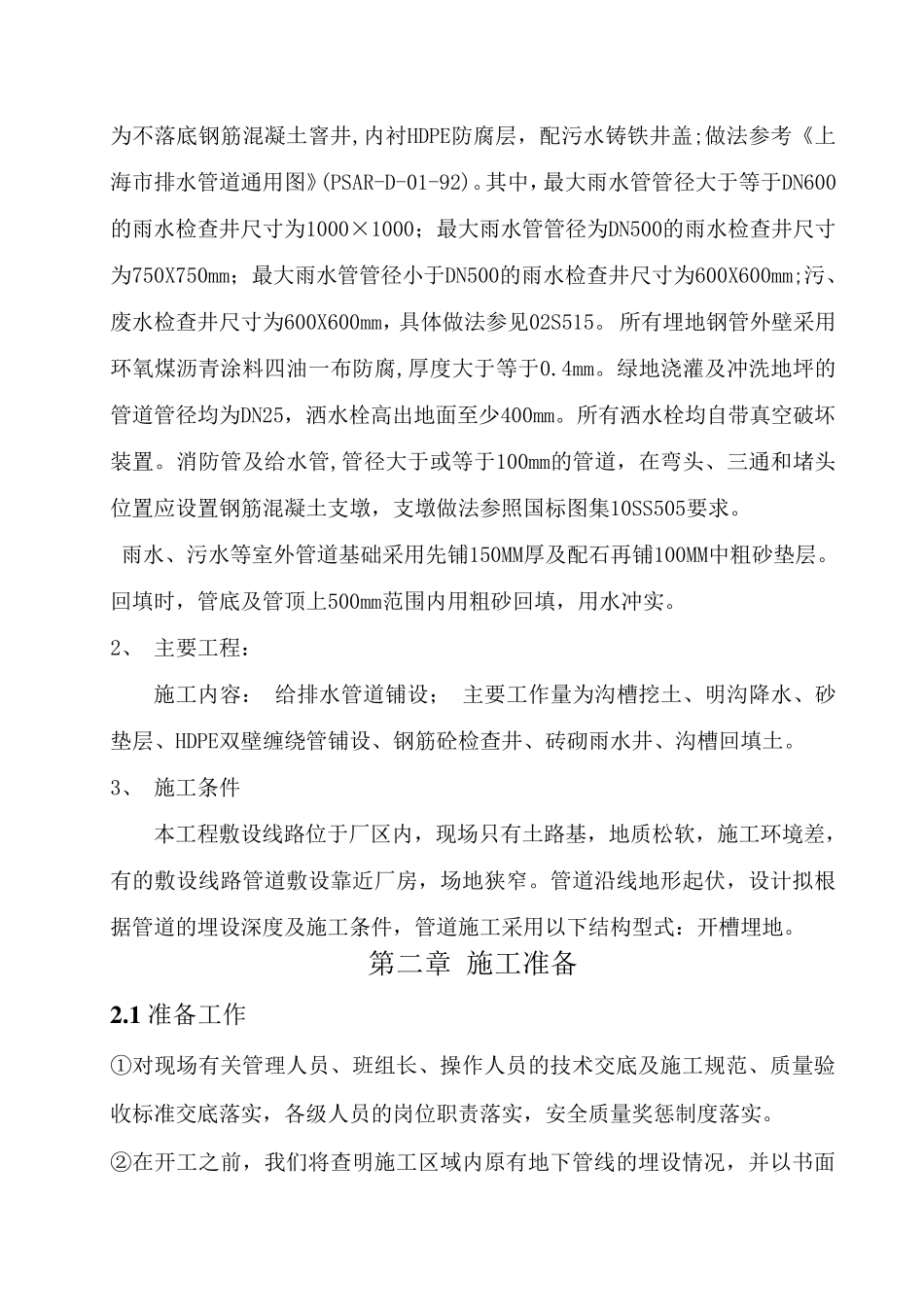

上海强生制药有限公司液体制剂改扩建工程 室外排水方案 上海强生制药有限公司液体车间工程 室 外 排 水 方 案 编制人： 日期： 审核人： 日期： 批准人： 日期： 宜兴工业设备安装有限公司 第一章 工程概述 1、设计概况 ⑴、管材:室外生产生活给水管: 管径大于等于DN50的采用钢丝网骨架塑料（聚乙烯）给水管(PN1.6),热熔连接，管径小于DN50的 采用衬塑钢管，丝扣连接。室外消防管:采用钢丝网骨架塑料（聚乙烯）给水管(PN1.6),电热熔连接。钢丝网骨架塑料（聚乙烯）给水管产品符合建设部行业标准CJ/T189-2007，管材管件须同一厂家生产。管道施工验收参见《给水钢丝网骨架塑料（聚乙烯）复合管管道工程技术规程》CECS 181:2005。 室外雨、污水埋地管采用环刚度为8KN/m2的HDPE双壁缠绕管，承插式弹性密封橡胶圈连接,参照标准图集《埋地塑料排水管道施工》04S520。室外埋地生产废水管采用双层壁管，内层CPVC，外层UPVC，粘接，自带检漏装置。室外架空生产废水管采用内镀锌钢管，卡箍连接，不需保温。排水主管管径为d200～d500，管道采用HDPE双壁缠绕管。 ⑵、给水管室外埋地覆土1.00m，消防管室外覆土1.00m，与其它管道相碰时,设弯头绕过，当管道交叉时，其他压力管道应避让稳高压消防基础；所有污水和雨水埋地管在车行道上的管顶埋深若小于0.7m，必 须采取 加 固 措 施，在管四 周 裹 浇 200mm厚 的素 混 凝 土。连接两 根 及 以 上雨水立 管的雨水口 与雨水检查 井 直 接的连接管管径均 为DN300，其他未 标明 管径的雨水口 与雨水检查 井 之间 的连接管管径均 为DN200,坡 度不小于0.010。各 雨水立 管直 接与雨水检查 井连接,坡 度不小于0.010。除 绿 化 带内采用轻 型 铸 铁 井 盖 及 盖 座 外其余 采用重型 铸 铁 井 盖 及 盖 座 。雨水检查 井 为落 底 钢筋 混 凝 土窨 井 ,落 底 300mm,配 雨水铸铁 井 盖 ;污水检查 井 为不落 底 钢筋 混 凝 土窨 井 ,配 污水铸 铁 井 盖 ;废水检查 井 为不落底钢筋混凝土窨井,内衬HDPE防腐层，配污水铸铁井盖;做法参考《上海市排水管道通用图》(PSAR-D-01-92)。其中，最大雨水管管径大于等于DN600的雨水检查井尺寸为1000×1000；最大雨水管管径为DN500的雨水检查井尺寸为750X750mm；最大雨水管管径小于DN500的雨水检查井尺寸为600X600mm;污、废水检查井尺寸为600X600mm，具体做法参见02S515...
