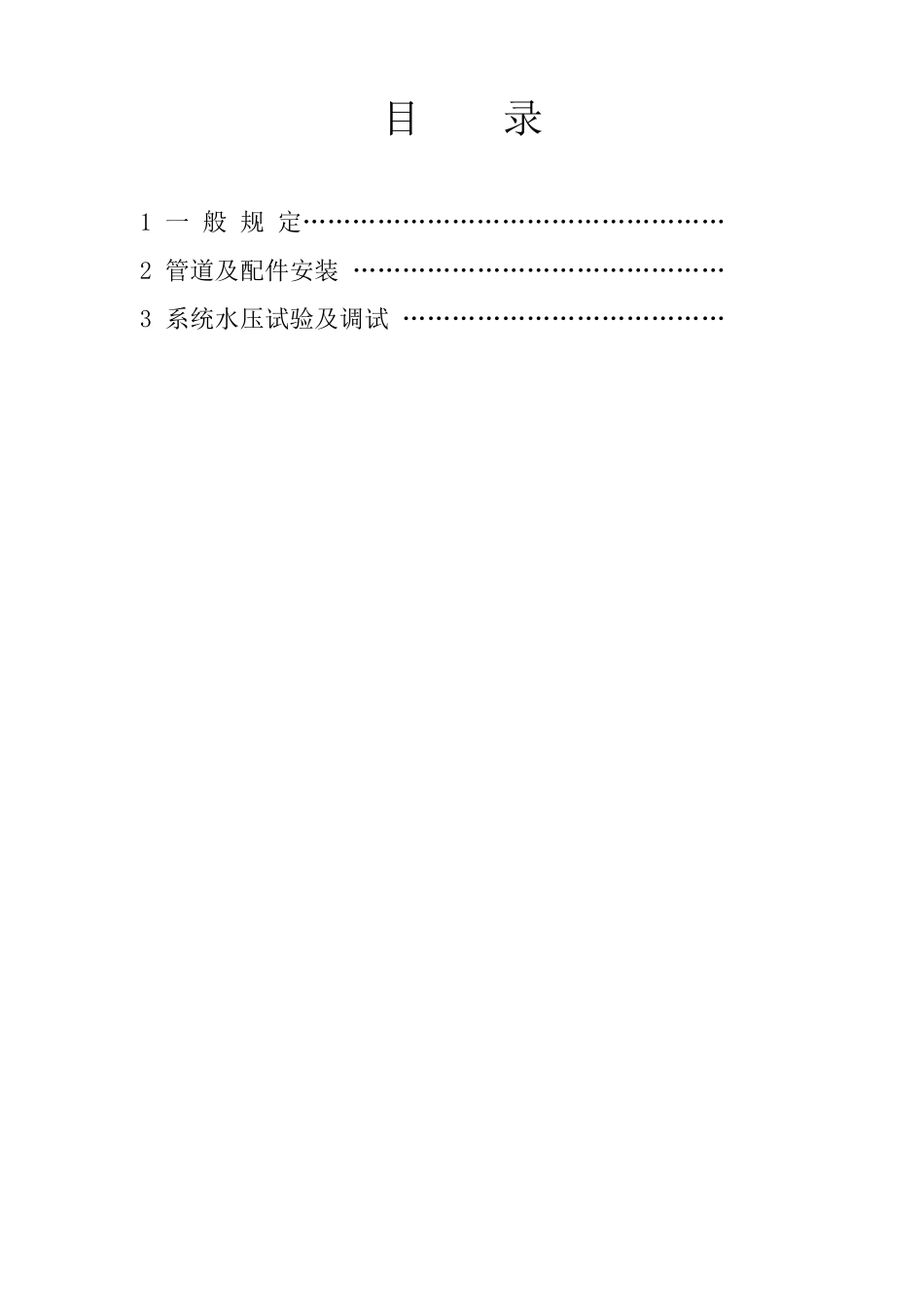

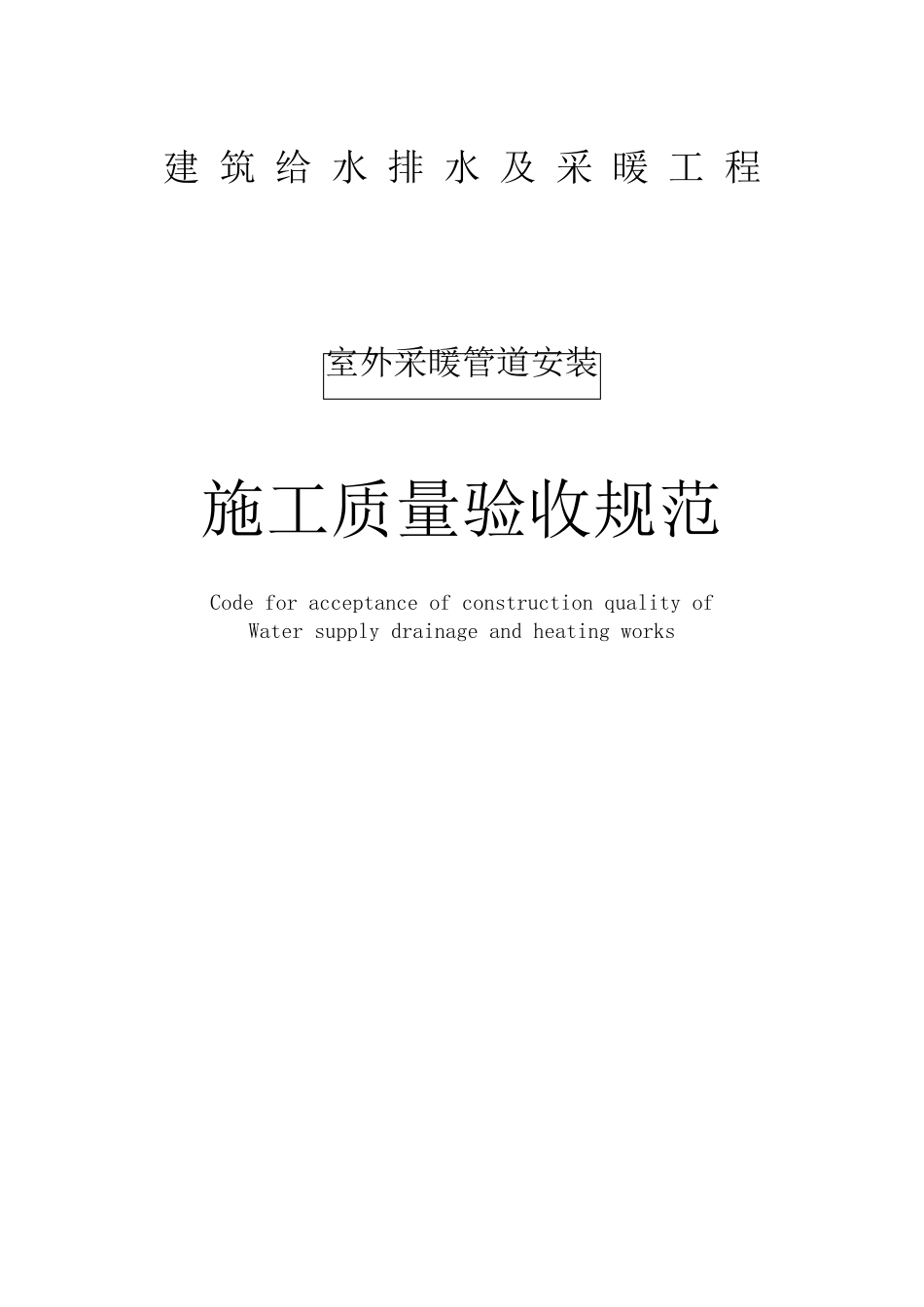

建 筑 给 水 排 水 及 采 暖 工 程 室外采暖管道安装 施工质量验收规范 Code for acceptance of construction quality of Water supply drainage and heating works 目 录 1 一 般 规 定…………………………………………… 2 管道及配件安装 ……………………………………… 3 系统水压试验及调试 ………………………………… 四 室外供热管网安装 1 一 般 规 定 1.1 本章适用于厂区及民用建筑群(住宅小区)的饱和蒸汽压力不大于0.7MPa、热水温度不超过130℃的室外供热管网安装工程的质量检验与验收。 1.2 供热管网的管材应按设计要求。当设计未注明时，应符合下列规定: 1） 管径小于或等于40mm 时，应使用焊接钢管。 2） 管径为 50～200mm 时，应使用焊接钢管或无缝钢管。 3） 管径大于200mm 时，应使用螺旋焊接钢管。 1.3 室外供热管道连接均应采用焊接连接。 2 管道及配件安装 主 控 项 目 2.1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。 检验方法:对照设计图纸及产品合格证，并现场观察调试结果。 2.2 直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。 检验方法:回填前现场验核和观察。 2.3 补偿器的位置必 须 符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求。 检验方法:对照图纸，并查验预拉伸记录。 2.4 检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。 检验方法:对照图纸，观察检查。 2.5 直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。 检验方法:对照图纸，观察检查。 一 般 项 目 2.6 管道水平敷设其坡度应符合设计要求。 检验方法:对照图纸，用水准仪(水平尺)、拉线和尺量检查。 2 .7 除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。 检验方法:打开清扫口检查。 2 .8 室外供热管道安装的允许偏差应符合表 11.2.8 的规定。 表 2.8 室外供热管道安装的允许偏差和检验方法 项次 项 目 允许偏差 检验方法 1 坐标(mm) 敷设在沟槽内及架空 20 用水准仪 (水平尺)、直...
