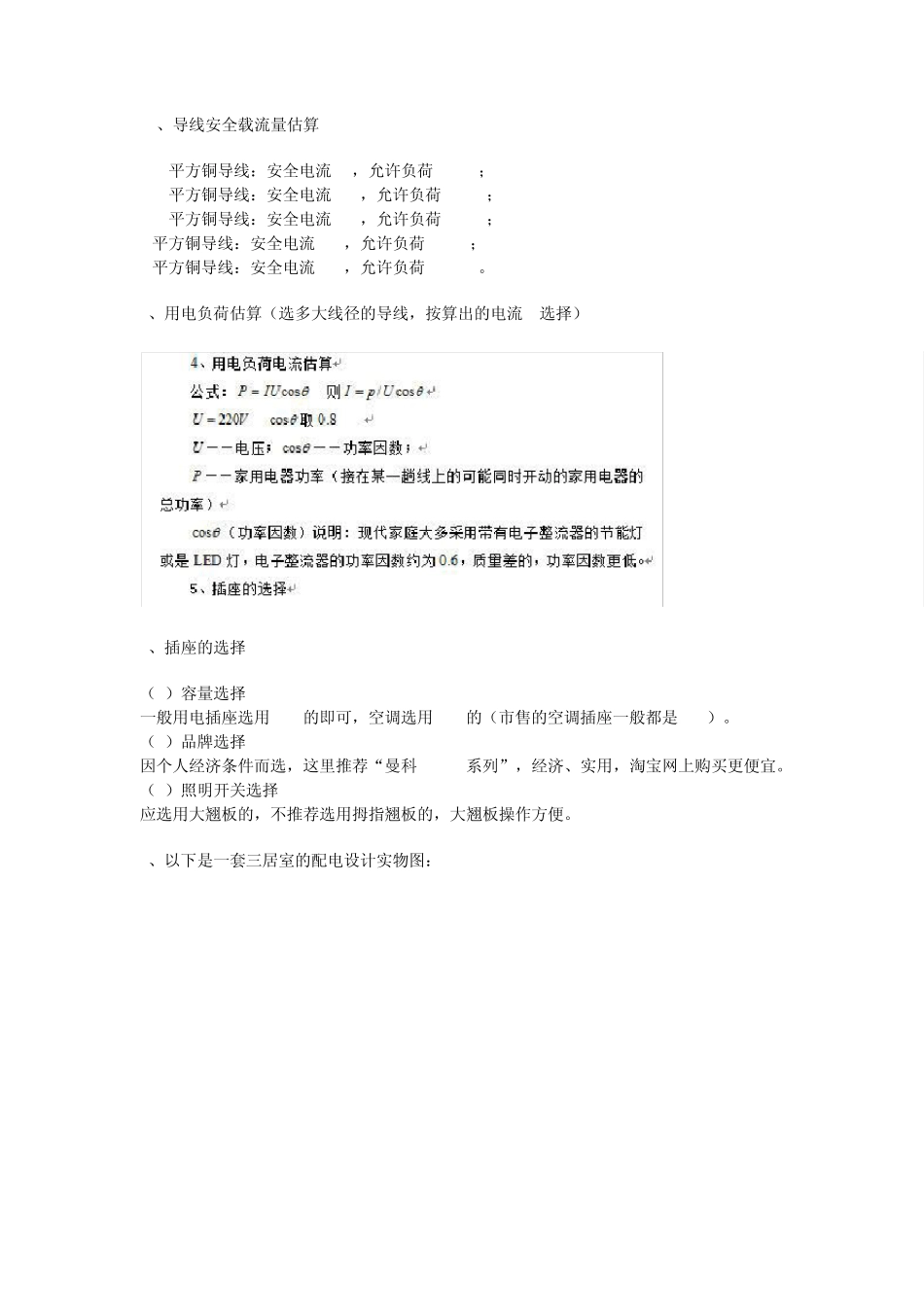

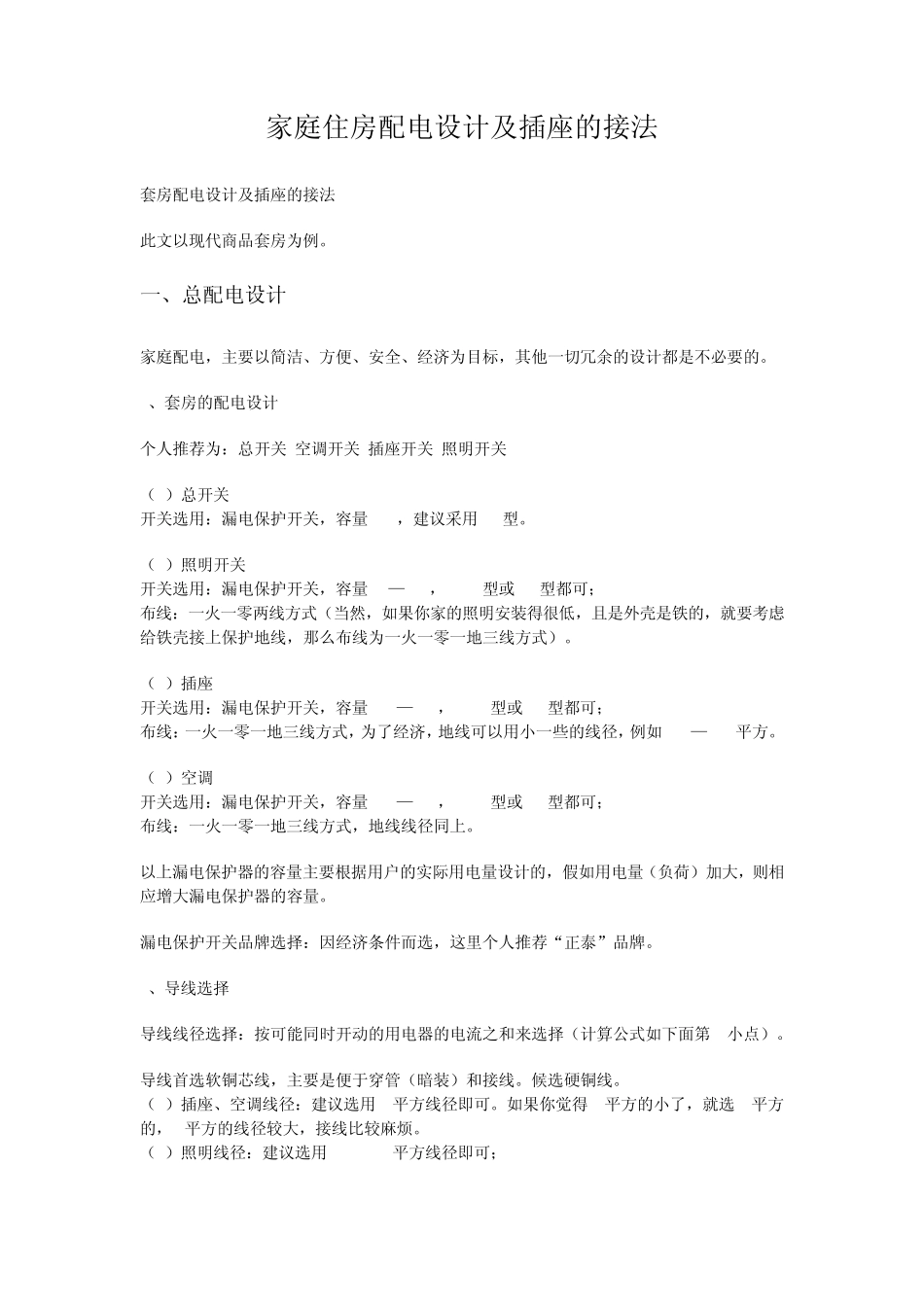

家庭住房配电设计及插座的接法_第1页
1/32
家庭住房配电设计及插座的接法_第2页
2/32

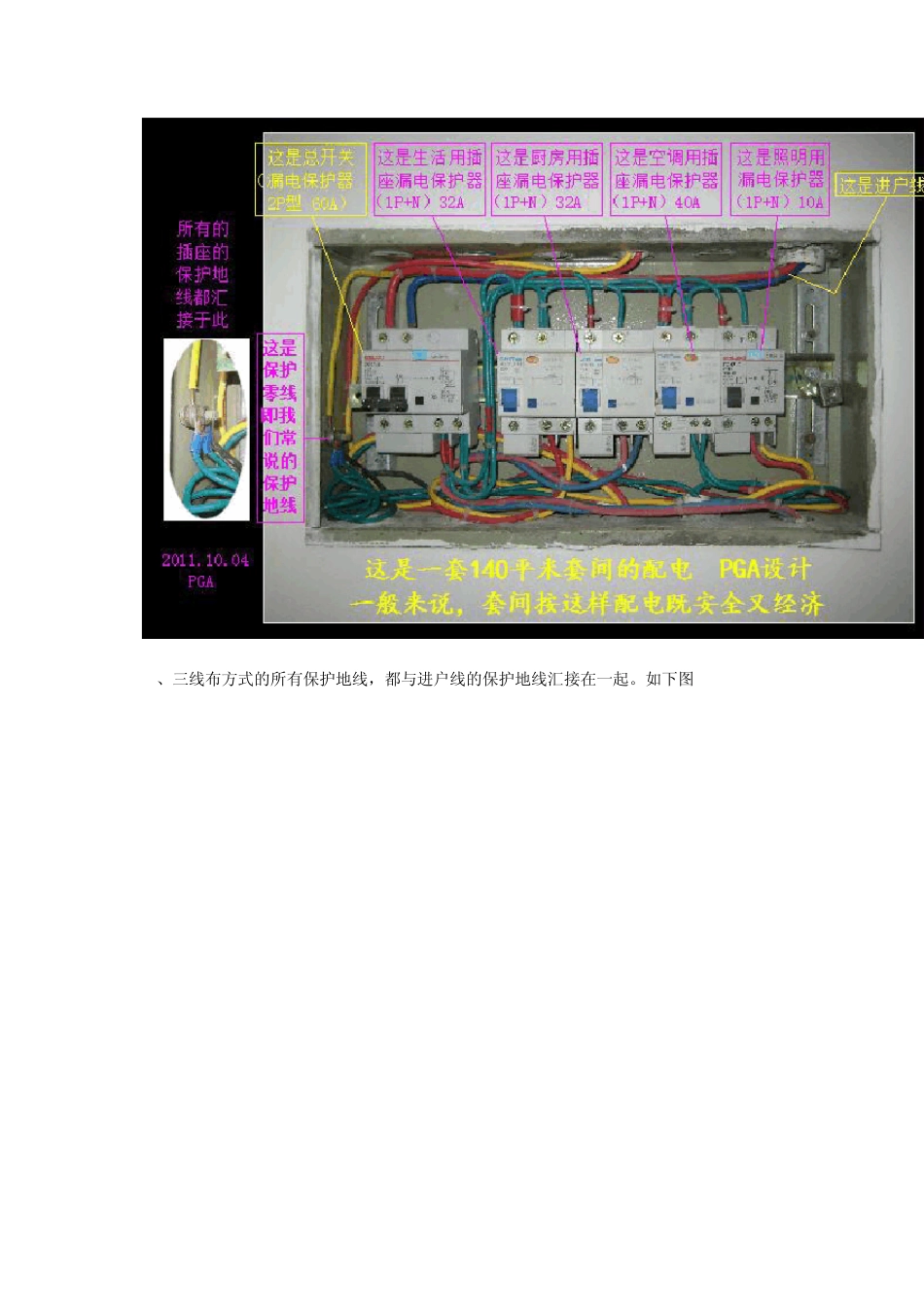

家庭住房配电设计及插座的接法_第3页
3/32
家庭住房配电设计及插座的接法 套房配电设计及插座的接法 此文以现代商品套房为例。 一、总配电设计 家庭配电,主要以简洁、方便、安全、经济为目标,其他一切冗余的设计都是不必要的。 1、套房的配电设计 个人推荐为:总开关=空调开关+插座开关+照明开关 (1)总开关 开关选用:漏电保护开关,容量60A,建议采用2P型。 (2)照明开关 开关选用:漏电保护开关,容量6A—10A,1P+N型或 2P型都可; 布线:一火一零两线方式(当然,如果你家的照明安装得很低,且是外壳是铁的,就要考虑给铁壳接上保护地线,那么布线为一火一零一地三线方式)。 (3)插座 开关选用:漏电保护开关,容量32A—40A,1P+N型或 2P型都可; 布线:一火一零一地三线方式,为了经济,地线可以用小一些的线径,例如 1.0—2.5平方。 (4)空调 开关选用:漏电保护开关,容量32A—40A,1P+N型或 2P型都可; 布线:一火一零一地三线方式,地线线径同上。 以上漏电保护器的容量主要根据用户的实际用电量设计的,假如用电量(负荷)加大,则相应增大漏电保护器的容量。 漏电保护开关品牌选择:因经济条件而选,这里个人推荐“正泰”品牌。 2、导线选择 导线线径选择:按可能同时开动的用电器的电流之和来选择(计算公式如下面第 4小点)。 导线首选软铜芯线,主要是便于穿管(暗装)和接线。候选硬铜线。 (1)插座、空调线径:建议选用4平方线径即可。如果你觉得 4平方的小了,就选6平方的,6平方的线径较大,接线比较麻烦。 (2)照明线径:建议选用1.0-2.5平方线径即可; 3 、导线安全载流量估算 1.0平方铜导线:安全电流6A,允许负荷1300W; 1.5平方铜导线:安全电流10A,允许负荷2000W; 2.5平方铜导线:安全电流15A,允许负荷2500W; 4平方铜导线:安全电流25A,允许负荷7000W; 6平方铜导线:安全电流54A,允许负荷10740W。 4、用电负荷估算(选多大线径的导线,按算出的电流A选择) 5、插座的选择 (1)容量选择 一般用电插座选用10A的即可,空调选用16A的(市售的空调插座一般都是16A)。 (2)品牌选择 因个人经济条件而选,这里推荐“曼科 J3000系列”,经济、实用,淘宝网上购买更便宜。 (3)照明开关选择 应选用大翘板的,不推荐选用拇指翘板的,大翘板操作方便。 6、以下是一套三居室的配电设计实物图: 7、三线布方式的所有保护地线,都与进户线的保护地线汇接在一起。如下图 二、导线与插座连接方法要点 1、接...
