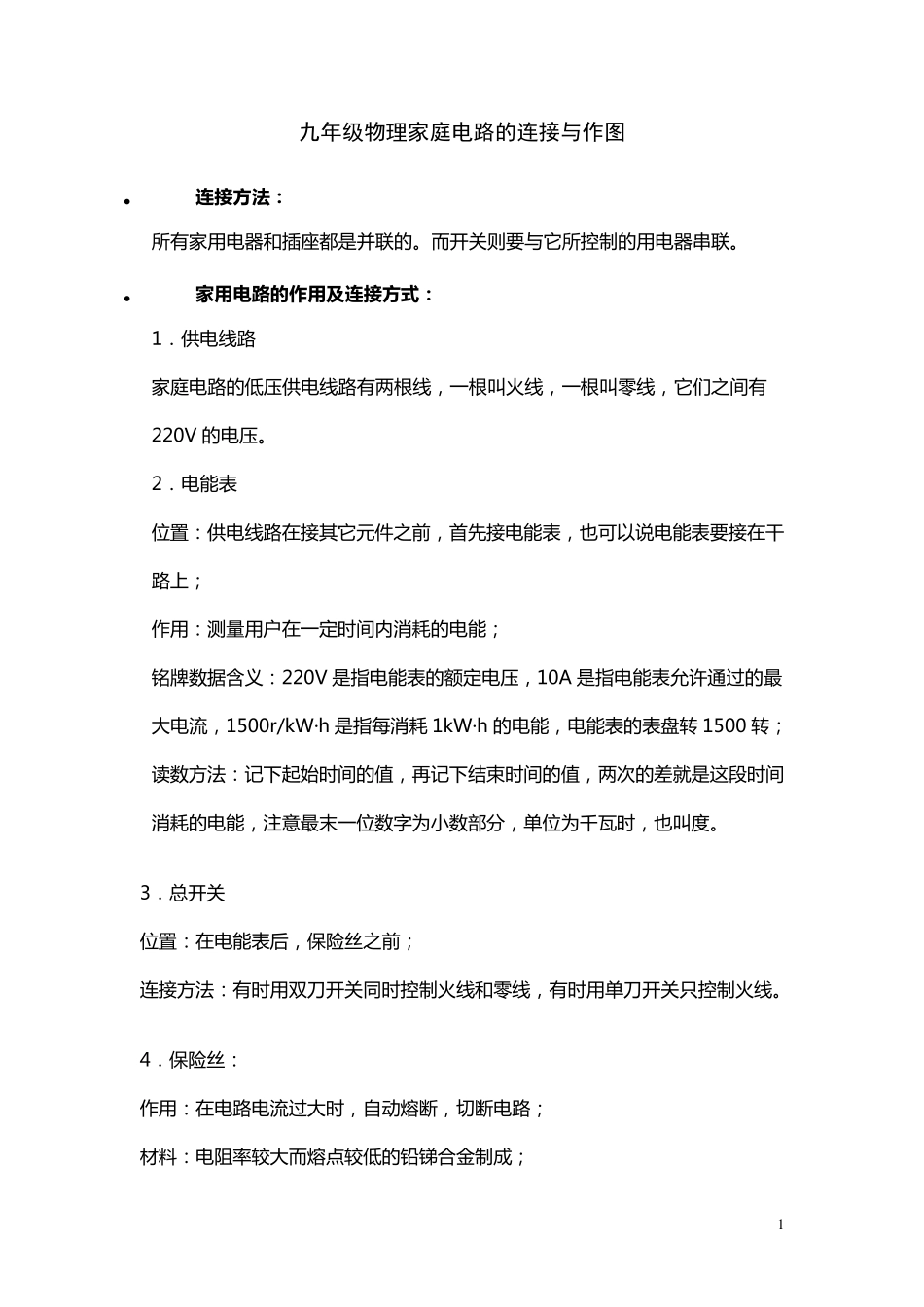

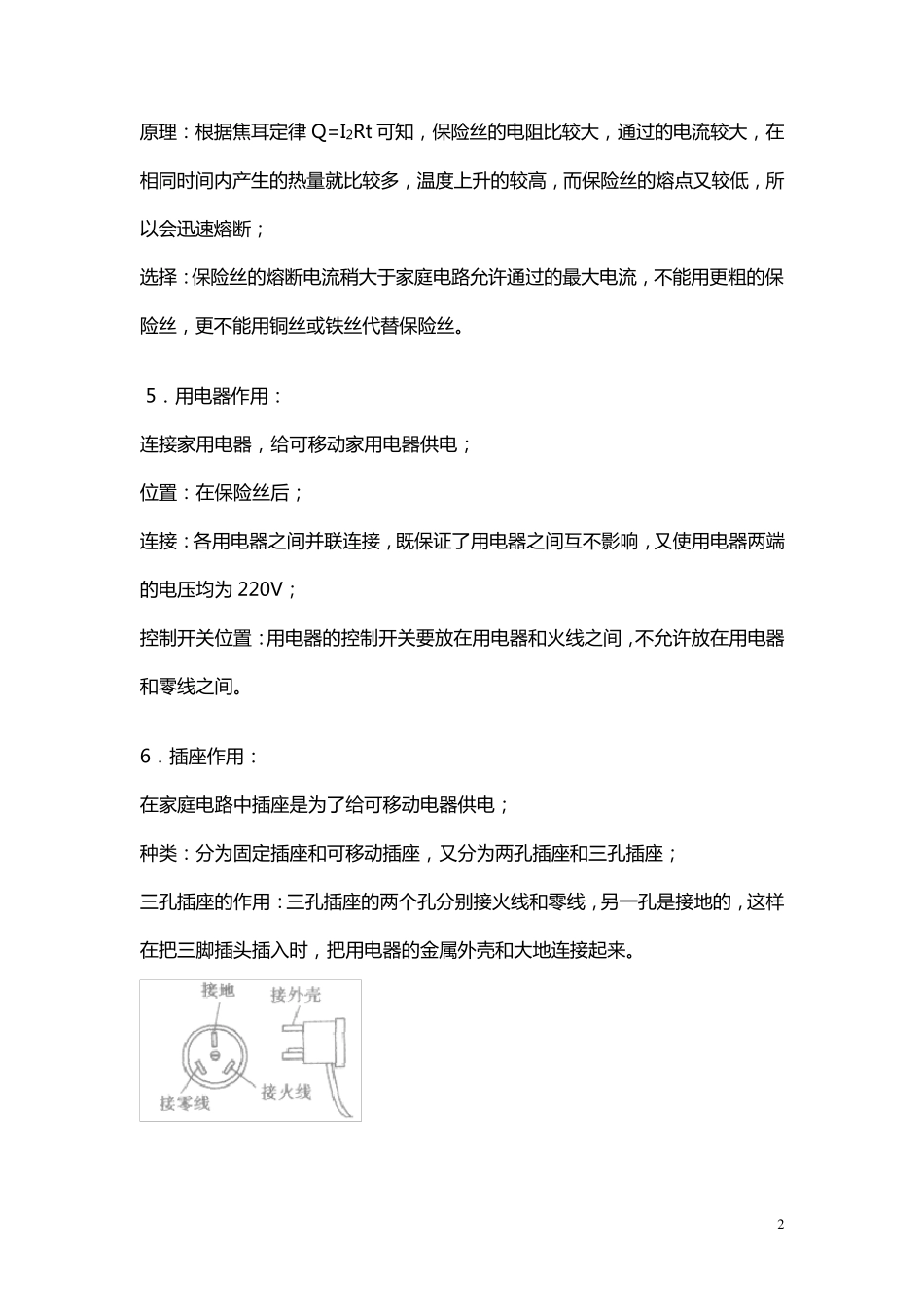

1 九年级物理家庭电路的连接与作图 • 连 接 方 法 ： 所 有 家 用 电 器 和 插 座 都 是 并 联 的 。而 开 关 则 要 与 它 所 控 制 的 用 电 器 串 联 。 • 家 用 电 路 的 作用 及连 接 方 式： 1． 供 电 线 路 家 庭 电 路 的 低 压 供 电 线 路 有 两 根 线 ， 一 根 叫 火 线 ， 一 根 叫 零 线 ， 它 们 之 间 有220V 的 电 压 。 2． 电 能 表 位 置 ： 供 电 线 路 在 接 其 它 元 件 之 前 ， 首 先 接 电 能 表 ， 也 可 以 说 电 能 表 要 接 在 干路 上 ； 作 用 ： 测 量 用 户 在 一 定 时 间 内 消 耗 的 电 能 ； 铭 牌 数 据 含 义 ： 220V 是 指 电 能 表 的 额 定 电 压 ， 10A 是 指 电 能 表 允 许 通 过 的 最大 电 流 ， 1500r/kW·h 是 指 每 消 耗 1kW·h 的 电 能 ， 电 能 表 的 表 盘 转1500 转 ； 读 数 方 法 ： 记 下 起 始 时 间 的 值 ， 再 记 下 结 束 时 间 的 值 ， 两 次 的 差 就 是 这 段 时 间消 耗 的 电 能 ， 注 意 最 末 一 位 数 字 为 小 数 部 分 ， 单 位 为 千 瓦 时 ， 也 叫 度 。 3． 总 开 关 位 置 ： 在 电 能 表 后 ， 保 险 丝 之 前 ； 连 接 方 法 ： 有 时 用 双 刀 开 关 同 时 控 制 火 线 和 零 线 ， 有 时 用 单 刀 开 关 只 控 制 火 线 。 4． 保 险 丝 ： 作 用 ： 在 电 路 电 流 过 大 时 ， 自动熔断， 切断电 路 ； 材料： 电 阻率较大 而 熔点较低 的 铅锑合金制 成； 2 原 理 ： 根 据 焦 耳 定 律 Q=I2Rt 可 知 ， 保 险 丝 的 电 阻 比 较 大 ， 通 过 的 电 流 较 大 ， 在相 同 时 间 内 产 生 的 热 量 就 比 较 多 ， 温 度 上 升 的 较 高 ， 而 保 险 丝 的 熔 点 又 较 低 ， 所以 会 迅 速 熔 断 ； 选 择 ： 保 险 丝 的 熔 断 电 流 稍 大 于 家 庭 电 路 允 许 通 过 的 最 大 电 流 ， 不 能 用 更 粗 的 保险 丝 ， 更 不 能 用 铜 丝 或 铁 ...
