容积式压缩机排气量测试方法

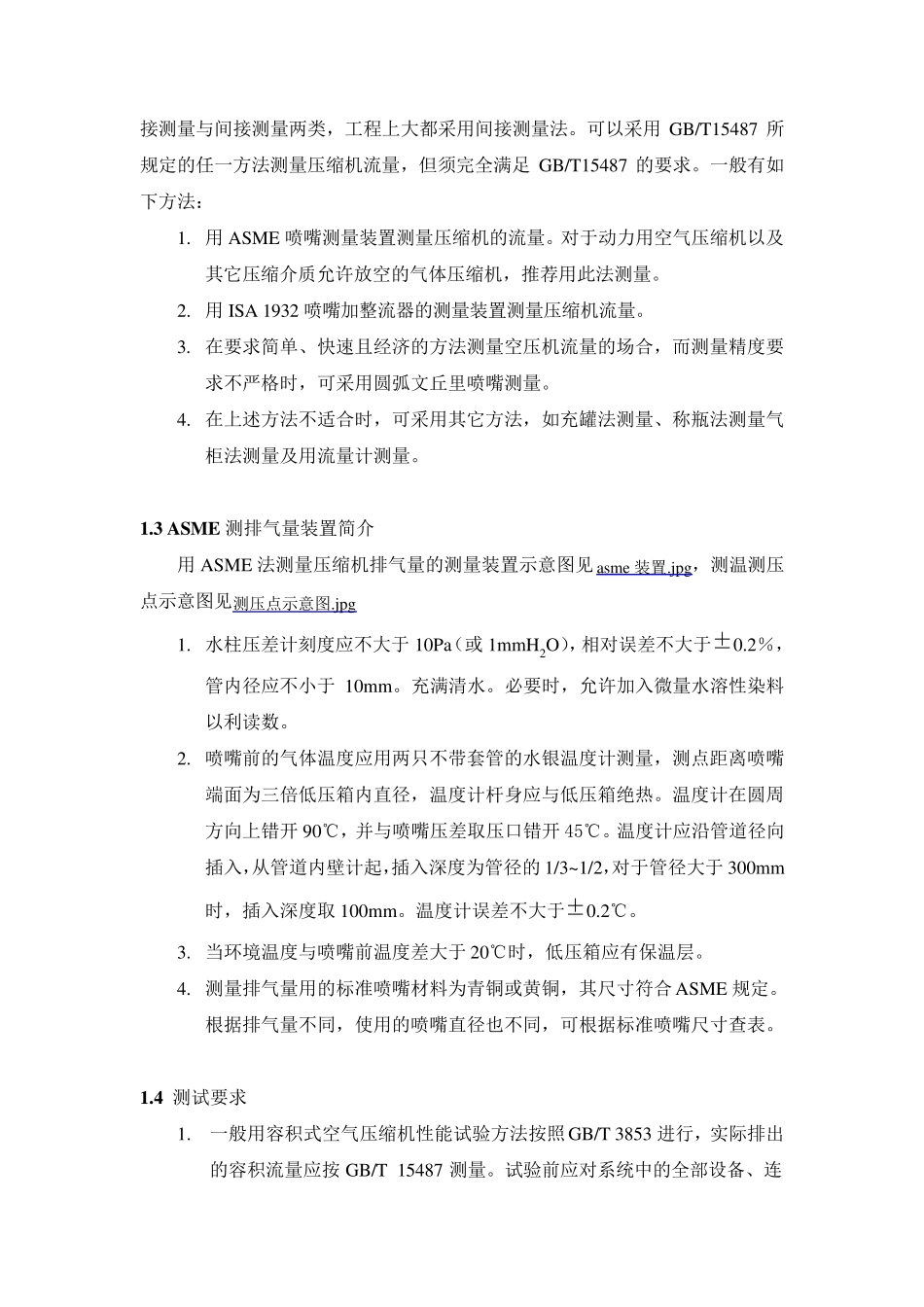

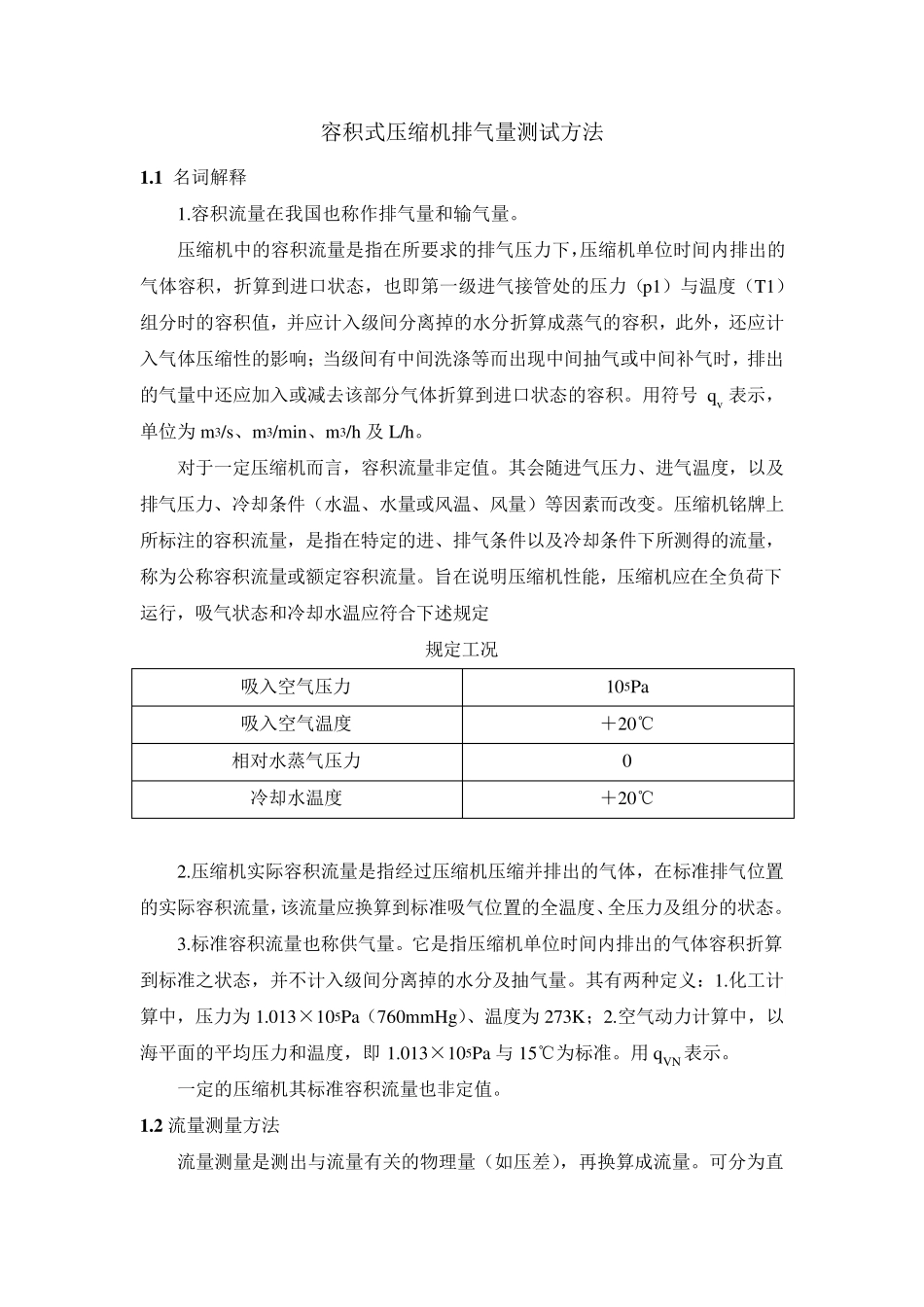

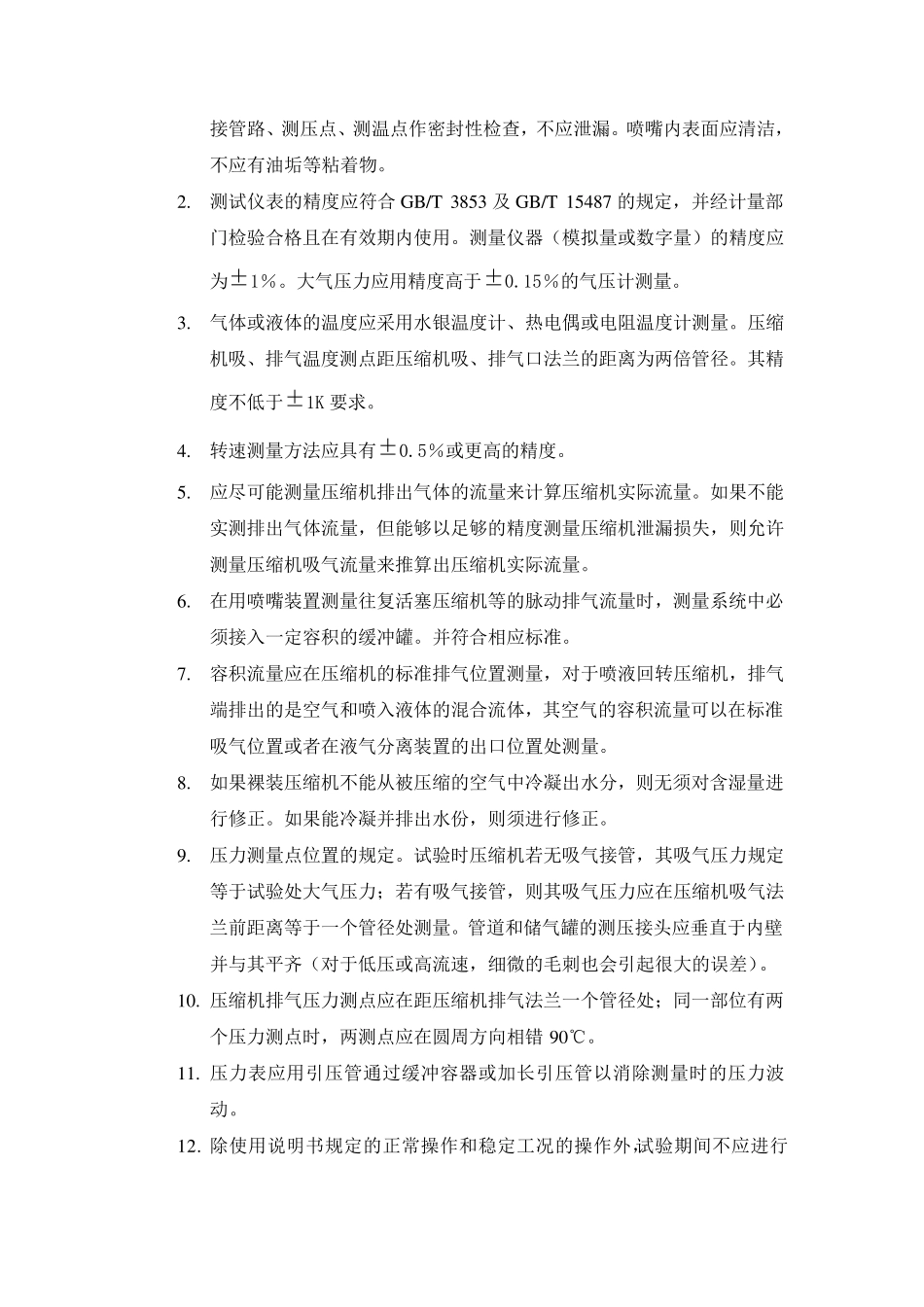

容积式压缩机排气量测试方法 1 .1 名词解释 1.容积流量在我国也称作排气量和输气量。 压缩机中的容积流量是指在所要求的排气压力下，压缩机单位时间内排出的气体容积，折算到进口状态，也即第一级进气接管处的压力（p1）与温度（T1）组分时的容积值，并应计入级间分离掉的水分折算成蒸气的容积，此外，还应计入气体压缩性的影响；当级间有中间洗涤等而出现中间抽气或中间补气时，排出的气量中还应加入或减去该部分气体折算到进口状态的容积。用符号 qv 表示，单位为 m3/s、m3/min、m3/h 及 L/h。 对于一定压缩机而言，容积流量非定值。其会随进气压力、进气温度，以及排气压力、冷却条件（水温、水量或风温、风量）等因素而改变。压缩机铭牌上所标注的容积流量，是指在特定的进、排气条件以及冷却条件下所测得的流量，称为公称容积流量或额定容积流量。旨在说明压缩机性能，压缩机应在全负荷下运行，吸气状态和冷却水温应符合下述规定 规定工况 吸入空气压力 105Pa 吸入空气温度 ＋20℃ 相对水蒸气压力 0 冷却水温度 ＋20℃ 2.压缩机实际容积流量是指经过压缩机压缩并排出的气体，在标准排气位置的实际容积流量，该流量应换算到标准吸气位置的全温度、全压力及组分的状态。 3.标准容积流量也称供气量。它是指压缩机单位时间内排出的气体容积折算到标准之状态，并不计入级间分离掉的水分及抽气量。其有两种定义：1.化工计算中，压力为 1.013×105Pa（760mmHg）、温度为 273K；2.空气动力计算中，以海平面的平均压力和温度，即 1.013×105Pa 与 15℃为标准。用 qVN 表示。 一定的压缩机其标准容积流量也非定值。 1 .2 流量测量方法 流量测量是测出与流量有关的物理量（如压差），再换算成流量。可分为直接测量与间接测量两类，工程上大都采用间接测量法。可以采用GB/T15487 所规定的任一方法测量压缩机流量，但须完全满足GB/T15487 的要求。一般有如下方法： 1. 用ASME 喷嘴测量装置测量压缩机的流量。对于动力用空气压缩机以及其它压缩介质允许放空的气体压缩机，推荐用此法测量。 2. 用ISA 1932 喷嘴加整流器的测量装置测量压缩机流量。 3. 在要求简单、快速且经济的方法测量空压机流量的场合，而测量精度要求不严格时，可采用圆弧文丘里喷嘴测量。 4. 在上述方法不适合时，可采用其它方法，如充罐法测量、称瓶法测量气柜法测量及用流量计测量。 1.3 ASME 测排气量装置简介 用ASME 法测量压缩...
