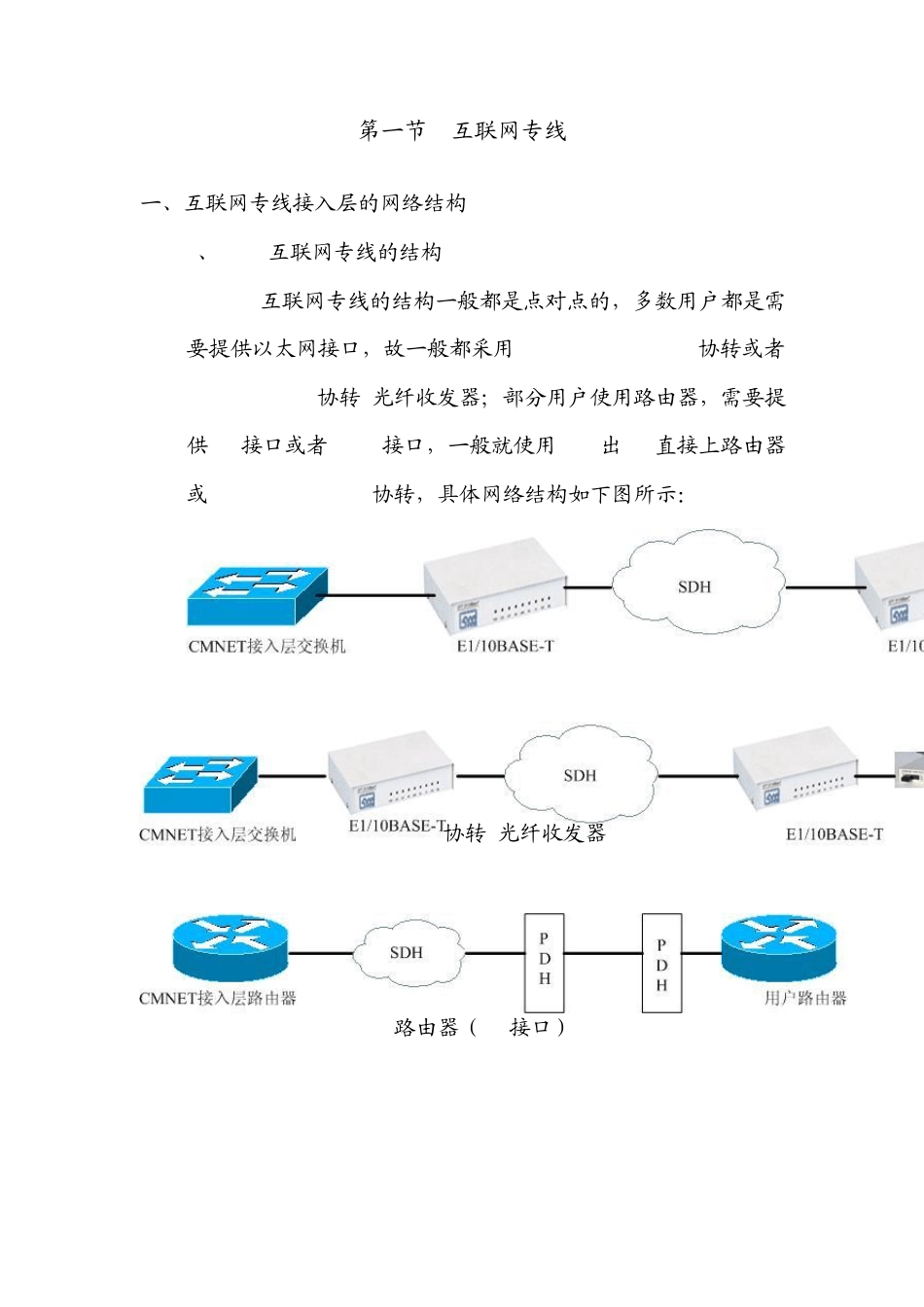

第一节 互联网专线 一、互联网专线接入层的网络结构 1、N*2M互联网专线的结构 2M互联网专线的结构一般都是点对点的,多数用户都是需要提供以太网接口,故一般都采用 PDH+E1/10BASE-T协转或者E1/10BASE-T协转+光纤收发器;部分用户使用路由器,需要提供 E1接口或者 V
35接口,一般就使用 PDH出 2M直接上路由器或 PDH+G
35协转,具体网络结构如下图所示: PDH+E1/10BASE-T E1/10BASE-T协转+光纤收发器 PDH+路由器(E1接口) PDH+G
35+路由器(v

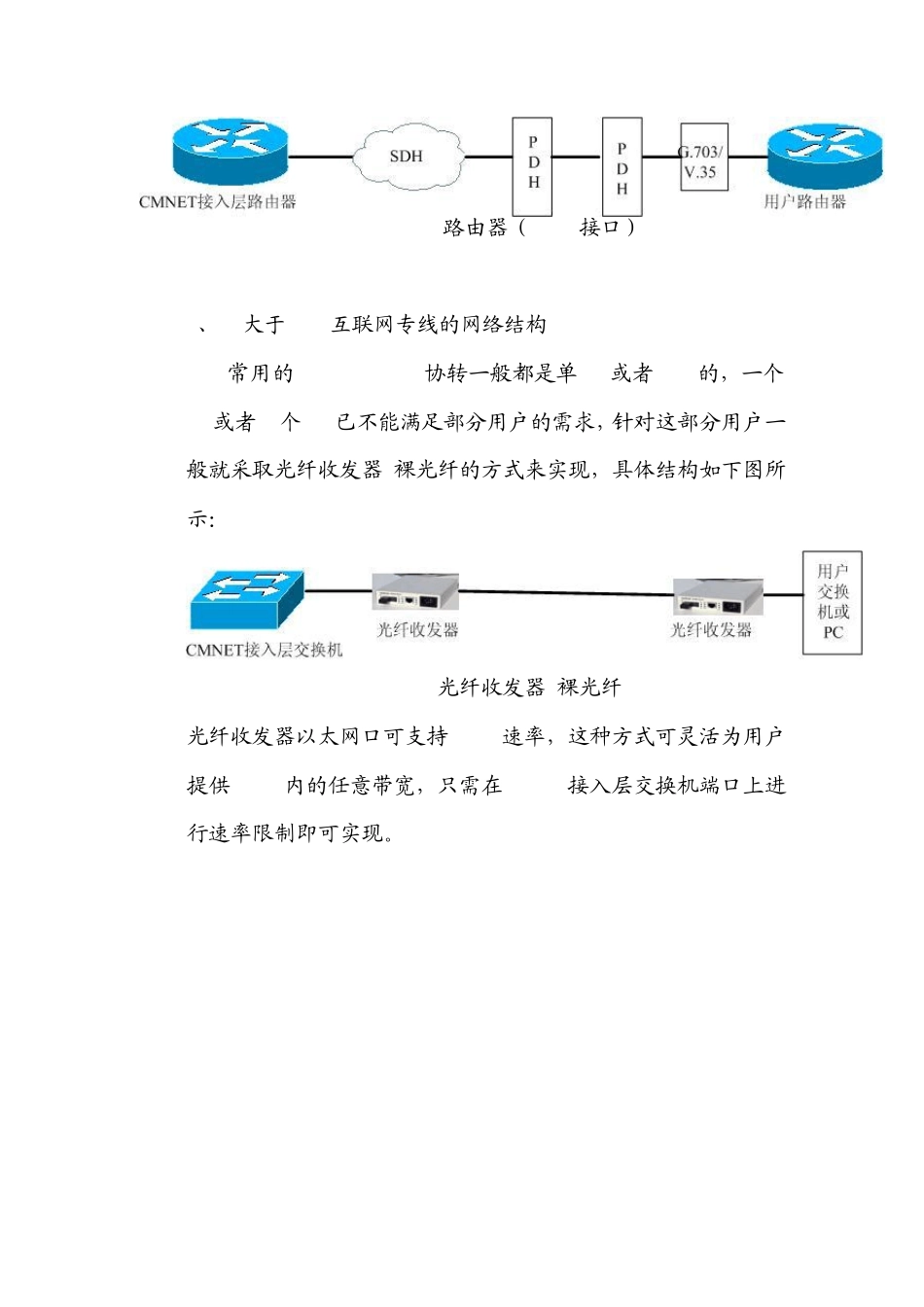

35接口) 2、 大于 10M互联网专线的网络结构 常用的 E1/10BASE-T协转一般都是单 E1或者 4E1的,一个2M或者 4个 2M已不能满足部分用户的需求,针对这部分用户一般就采取光纤收发器+裸光纤的方式来实现,具体结构如下图所示: 光纤收发器+裸光纤 光纤收发器以太网口可支持 100M速率,这种方式可灵活为用户提供 100M内的任意带宽,只需在 CMNET接入层交换机端口上进行速率限制即可实现

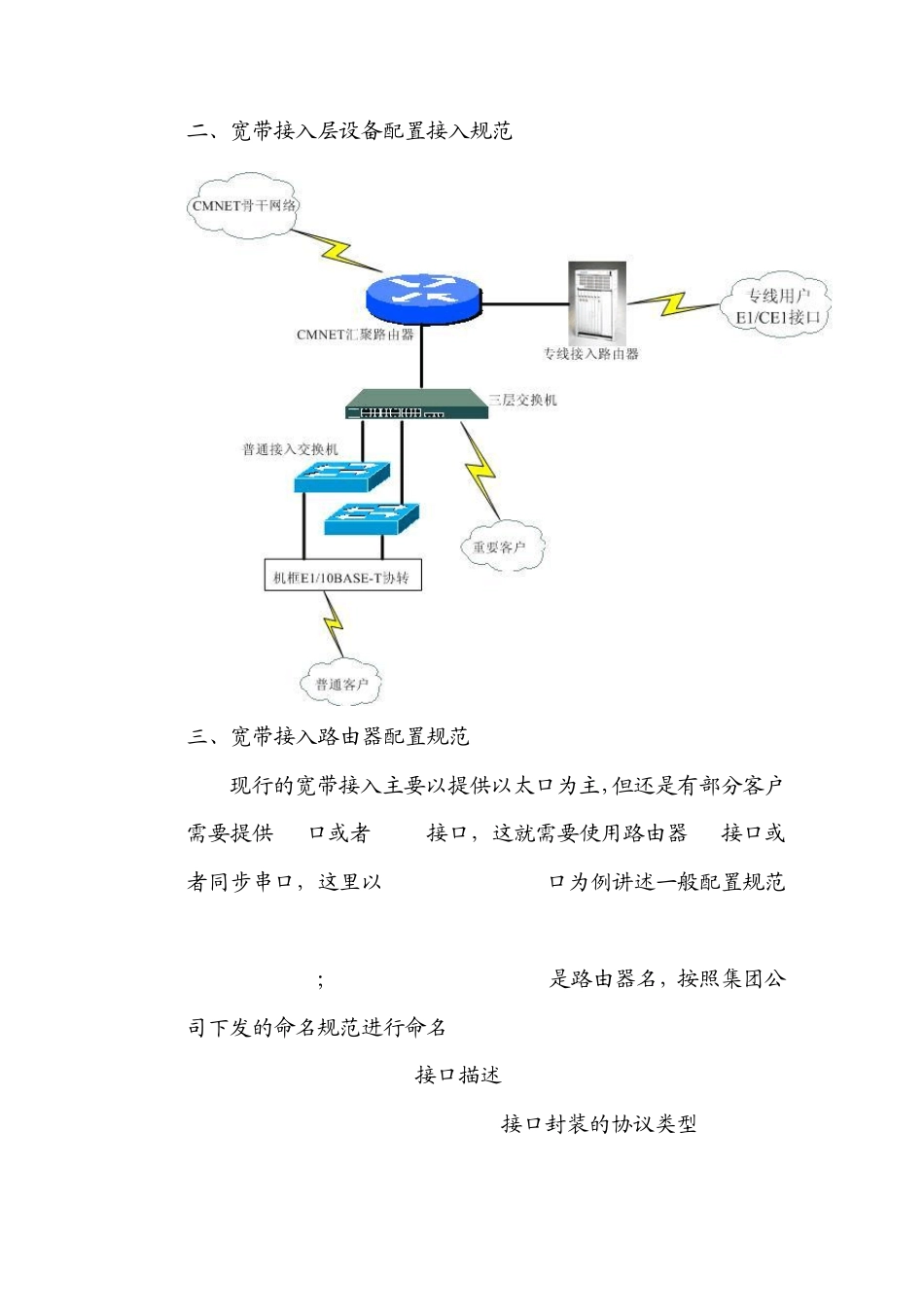

二、宽带接入层设备配置接入规范 三、宽带接入路由器配置规范 现行的宽带接入主要以提供以太口为主,但还是有部分客户需要提供 E1口或者 V
35接口,这就需要使用路由器 E1接口或者同步串口,这里以 Juniper M10 E1口为例讲述一般配置规范CQQXG-PC-CMNET-RT01>show configuration interfaces e1-0/2/0 ;CQQXG-PC-CMNET-RT01是路由器名,按照集团公司下发的命名规范进行命名 description CQMC;接口描述 encapsulation cisco-hdlc;接口封装的协议类型 e1-options { framing unframed;配置为E1或
