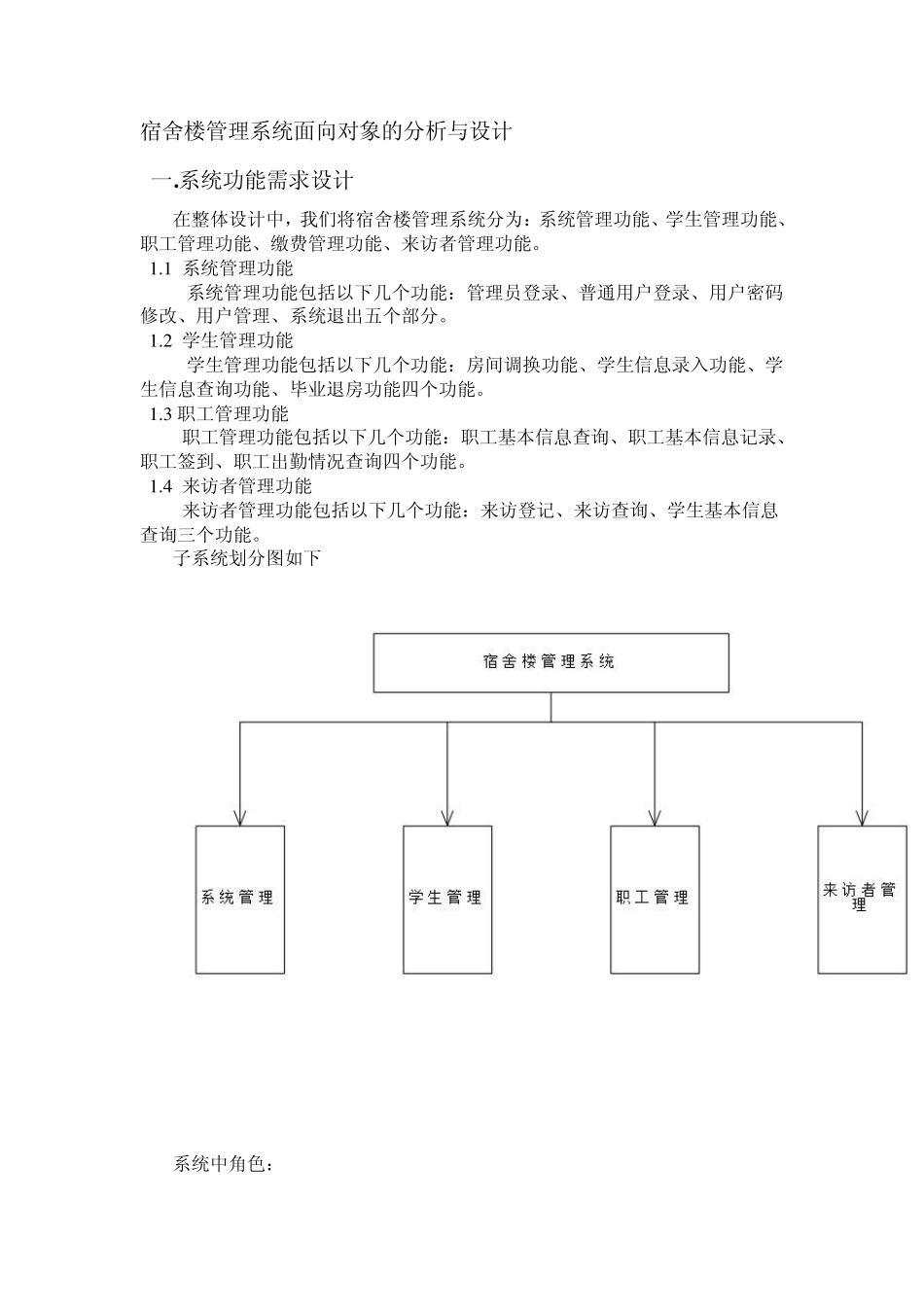

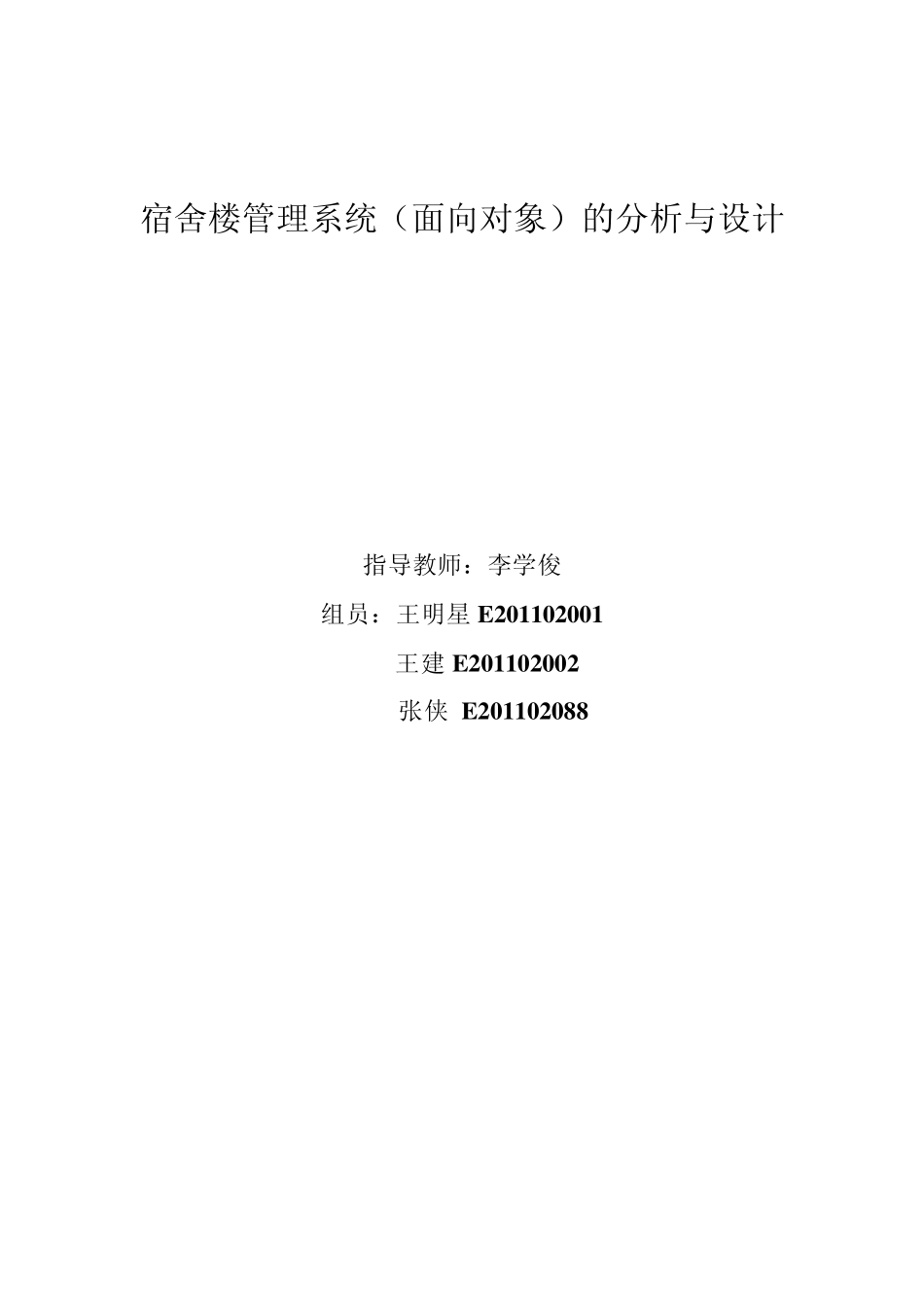

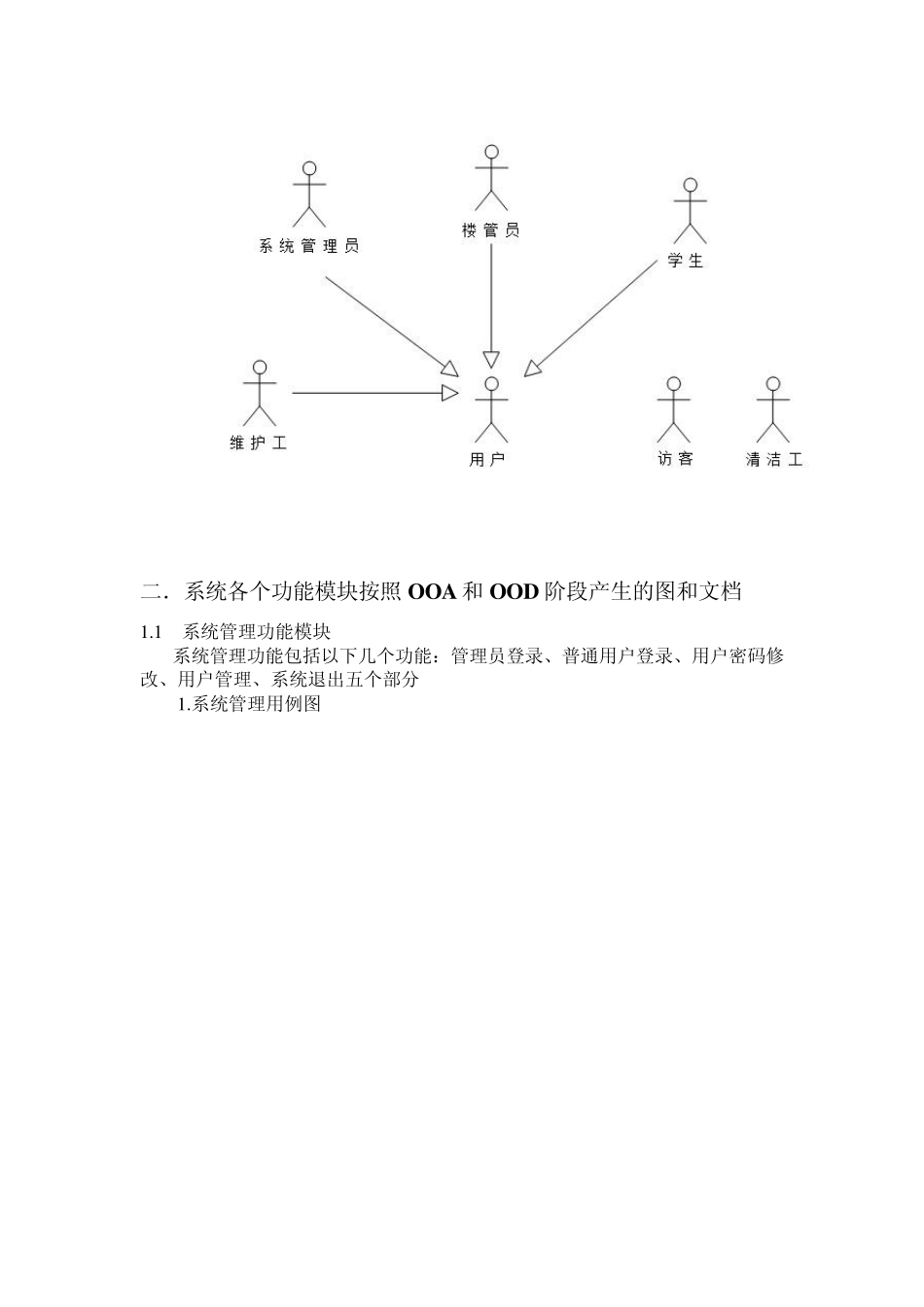

宿舍楼管理系统（面向对象）的分析与设计 指导教师：李学俊 组员：王明星 E 201102001 王建 E 201102002 张侠 E 201102088 宿舍楼管理系统面向对象的分析与设计 一.系统功能需求设计 在整体设计中，我们将宿舍楼管理系统分为：系统管理功能、学生管理功能、职工管理功能、缴费管理功能、来访者管理功能。 1 .1 系统管理功能 系统管理功能包括以下几个功能：管理员登录、普通用户登录、用户密码修改、用户管理、系统退出五个部分。 1 .2 学生管理功能 学生管理功能包括以下几个功能：房间调换功能、学生信息录入功能、学生信息查询功能、毕业退房功能四个功能。 1 .3 职工管理功能 职工管理功能包括以下几个功能：职工基本信息查询、职工基本信息记录、职工签到、职工出勤情况查询四个功能。 1 .4 来访者管理功能 来访者管理功能包括以下几个功能：来访登记、来访查询、学生基本信息查询三个功能。 子系统划分图如下 系统中角色： 二．系统各个功能模块按照OOA 和OOD 阶段产生的图和文档 1 .1 系统管理功能模块 系统管理功能包括以下几个功能：管理员登录、普通用户登录、用户密码修改、用户管理、系统退出五个部分 1 .系统管理用例图 2 .用户管理用例图 3 .用户管理顺序图 4 .系统登录用例分析图 5 .用户管理类图 1 .2 学生管理部分 学生管理功能包括以下几个功能：房间调换功能、学生信息录入功能、学生信息查询功能、毕业退房功能四个功能。 1 .学生管理用例图 2 .房间调换申请用例图 3 .学生信息录入用例分析图 4 .学生基本信息查询用例图 5 .毕业退房用例图 6 .学生入住顺序图 7 .学生毕业退房顺序图 8 .房间调换顺序图 9 .学生基本信息查询顺序图 1 0 .房间状态图 1 1 .学生管理类图 1 .3 职工管理部分 职工管理功能包括以下几个功能：职工基本信息查询、职工基本信息记录、职工签到、职工出勤情况查询四个功能。 1 .职工管理用例图 2 .职工信息录入用例分析 3 .职工基本信息查询用例图 4 .职工签到用例图 5 .考勤查询用例图 6 .职工基本信息录入顺序图 7 .职工基本信息查询顺序图 8 .职工签到顺序图 9 .职工管理类图 1 .4 来访者管理部分 来访者管理功能包括以下几个功能：来访登记、来访查询、学生基本信息查询三个功能。 1 .来访登记用例分析 2 .来访者登记用例分析图 3 .来访登记顺序图 4 .来访者信息查询用例分析图 5...
