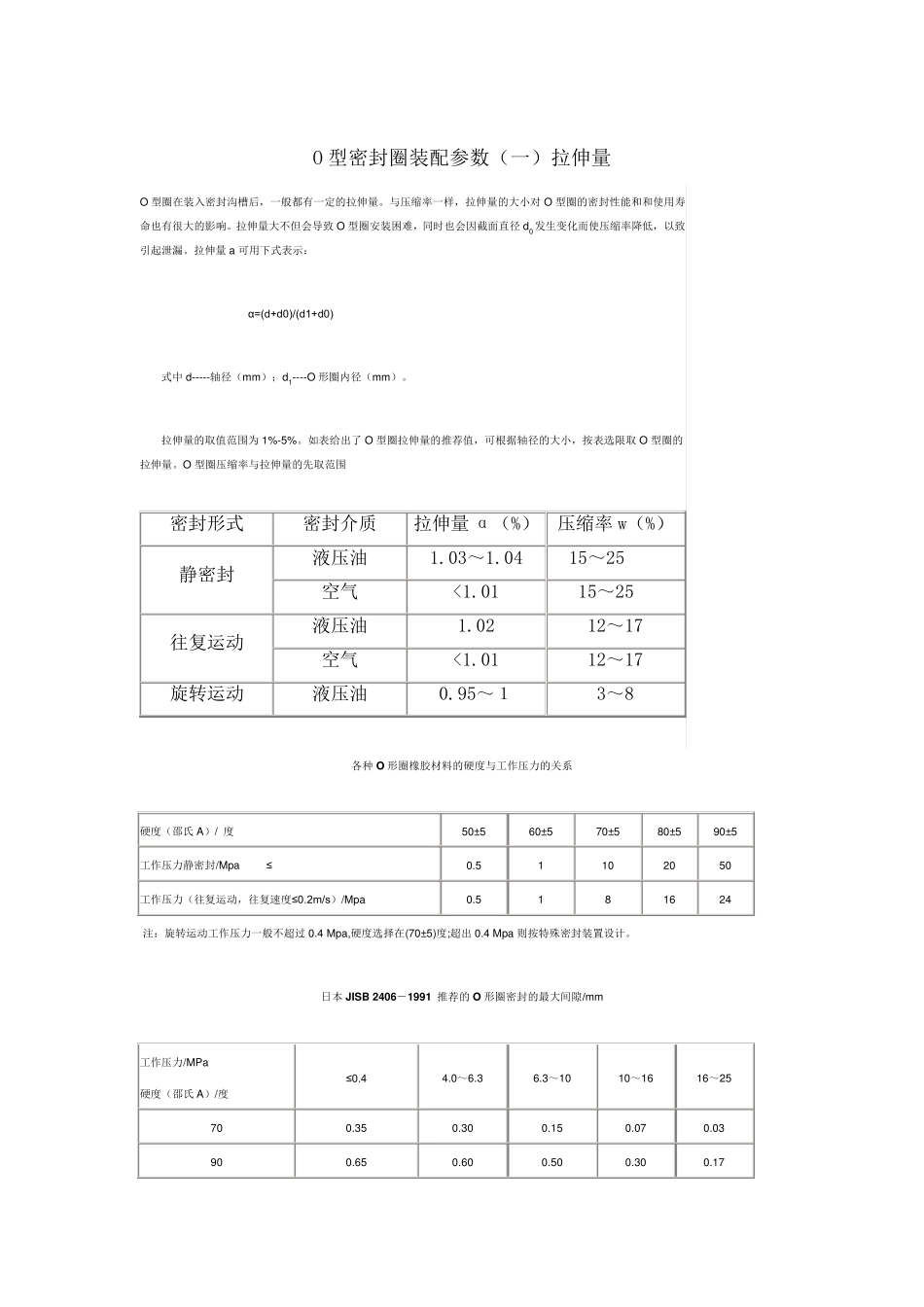

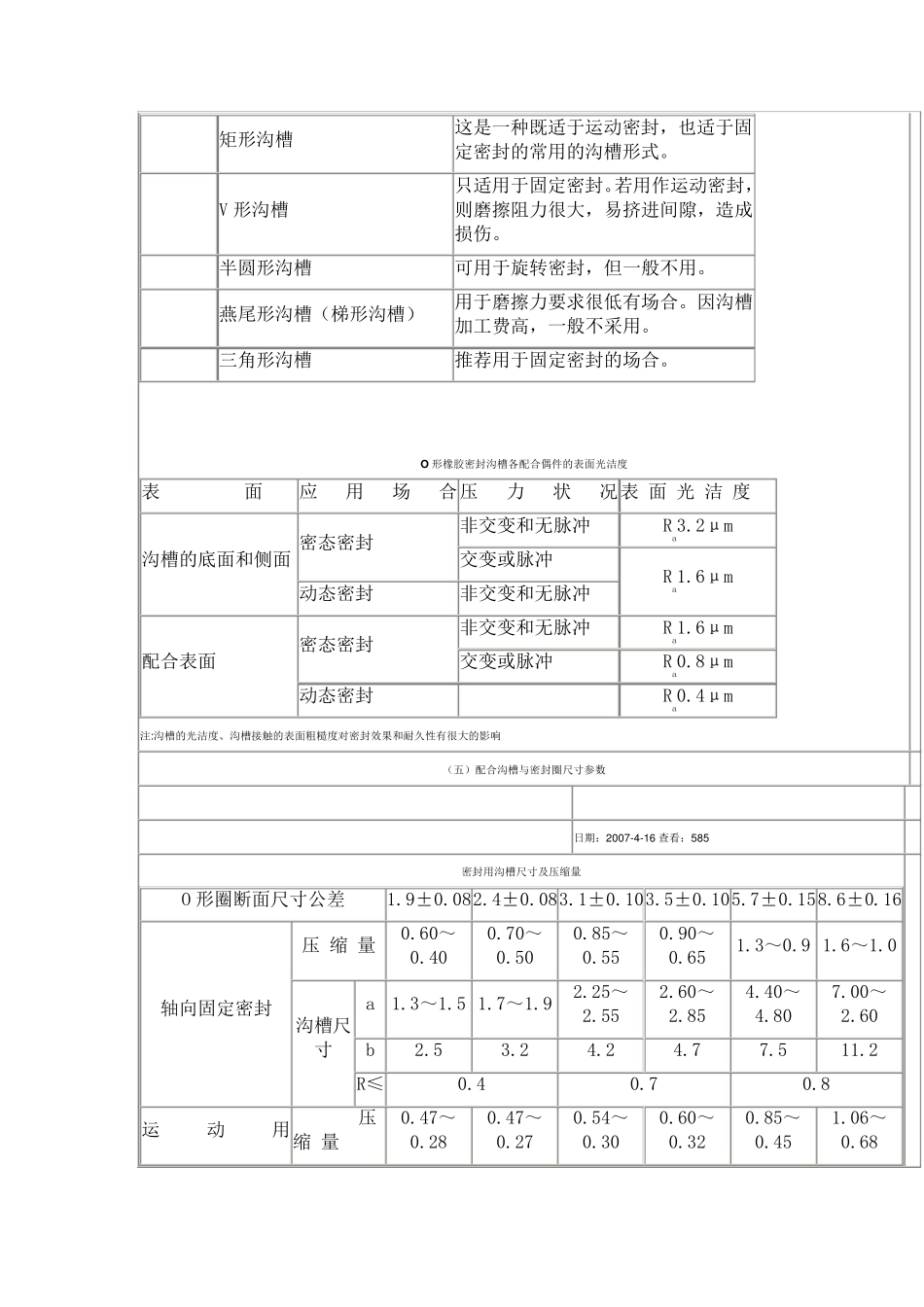

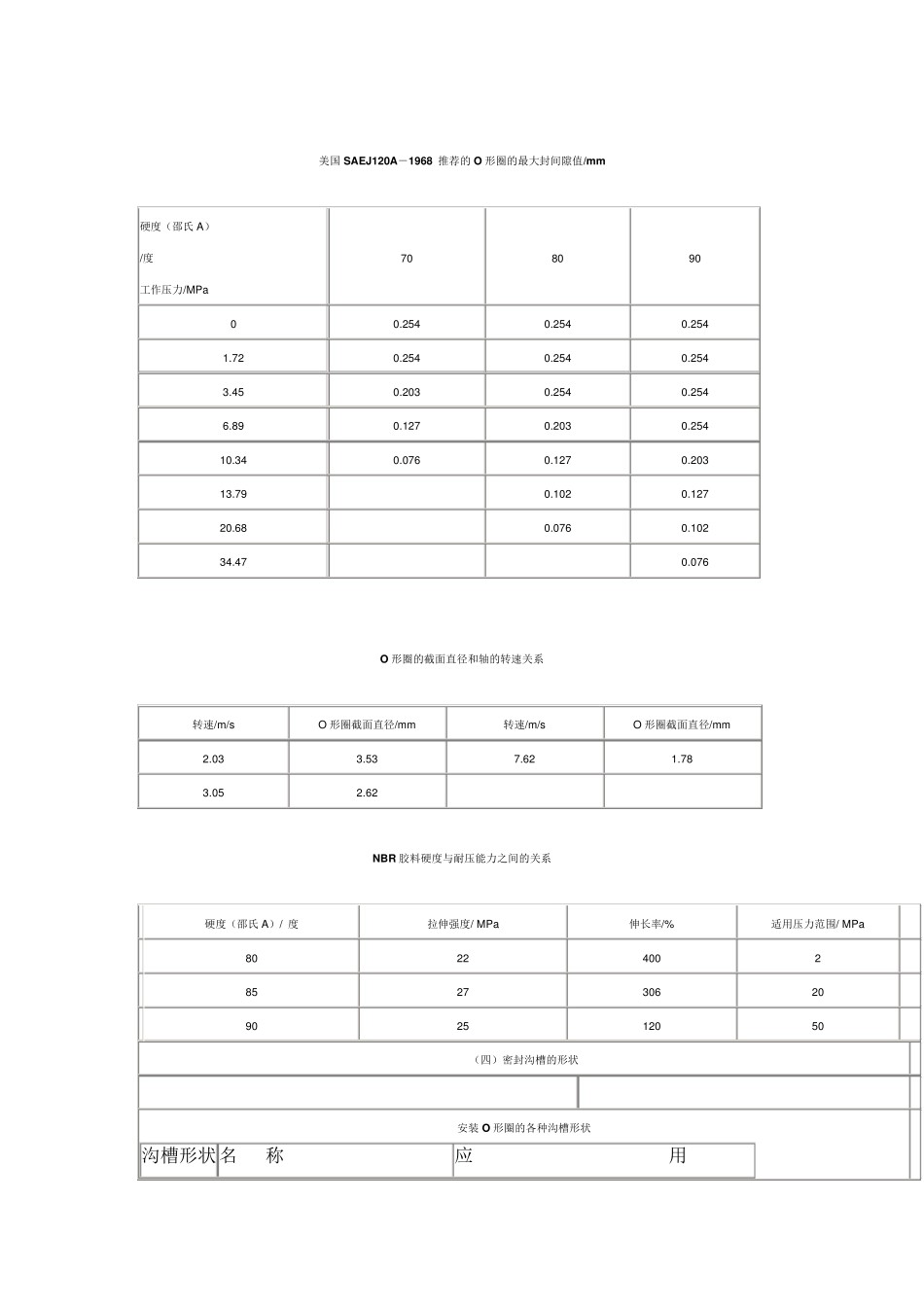

O 型密封圈装配参数(一)拉伸量 O 型圈在装入密封沟槽后,一般都有一定的拉伸量。与压缩率一样,拉伸量的大小对O 型圈的密封性能和和使用寿命也有很大的影响。拉伸量大不但会导致O 型圈安装困难,同时也会因截面直径d0 发生变化而使压缩率降低,以致引起泄漏。拉伸量a 可用下式表示: α=(d+d0)/(d1+d0) 式中d-----轴径(mm);d1----O 形圈内径(mm)。 拉伸量的取值范围为1%-5%。如表给出了O 型圈拉伸量的推荐值,可根据轴径的大小,按表选限取O 型圈的拉伸量。O 型圈压缩率与拉伸量的先取范围 密封形式 密封介质 拉伸量α(%) 压缩率w(%) 静密封 液压油 1.03~1.04 15~25 空气 <1.01 15~25 往复运动 液压油 1.02 12~17 空气 <1.01 12~17 旋转运动 液压油 0.95~1 3~8 各种 O 形圈橡胶材料的硬度与工作压力的关系 硬度(邵氏 A)/ 度 50±5 60±5 70±5 80±5 90±5 工作压力静密封/Mpa ≤ 0.5 1 10 20 50 工作压力(往复运动,往复速度≤0.2m/s)/Mpa 0.5 1 8 16 24 注:旋转运动工作压力一般不超过 0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa 则按特殊密封装置设计。 日本 JISB 2406-1991 推荐的O 形圈密封的最大间隙/mm 工作压力/MPa 硬度(邵氏 A)/度 ≤0.4 4.0~6.3 6.3~10 10~16 16~25 70 0.35 0.30 0.15 0.07 0.03 90 0.65 0.60 0.50 0.30 0.17 美国SAEJ120A-1968 推荐的O 形圈的最大封间隙值/m m 硬度(邵氏A) /度 工作压力/MPa 70 80 90 0 0.254 0.254 0.254 1.72 0.254 0.254 0.254 3.45 0.203 0.254 0.254 6.89 0.127 0.203 0.254 10.34 0.076 0.127 0.203 13.79 0.102 0.127 20.68 0.076 0.102 34.47 0.076 O 形圈的截面直径和轴的转速关系 转速/m/s O 形圈截面直径/mm 转速/m/s O 形圈截面直径/mm 2.03 3.53 7.62 1.78 3.05 2.62 NBR 胶料硬度与耐压能力之间的关系 硬度(邵氏A)/ 度 拉伸强度/ MPa 伸长率/% 适用压力范围/ MPa 80 22 400 2 85 27 306 20 90 25 120 50 (四)密封沟槽的形状 安装 O 形圈的各种沟槽形状 沟槽形状 名 称 应 用 矩 形 沟 槽 这 是 一 种 既 适 于 运 动 密 封 , 也 适 于 固定 密 封 的 常 用 的 沟 槽 形 式 。 V 形 沟 槽 只 适 用 于 固 定 密 封 ...
