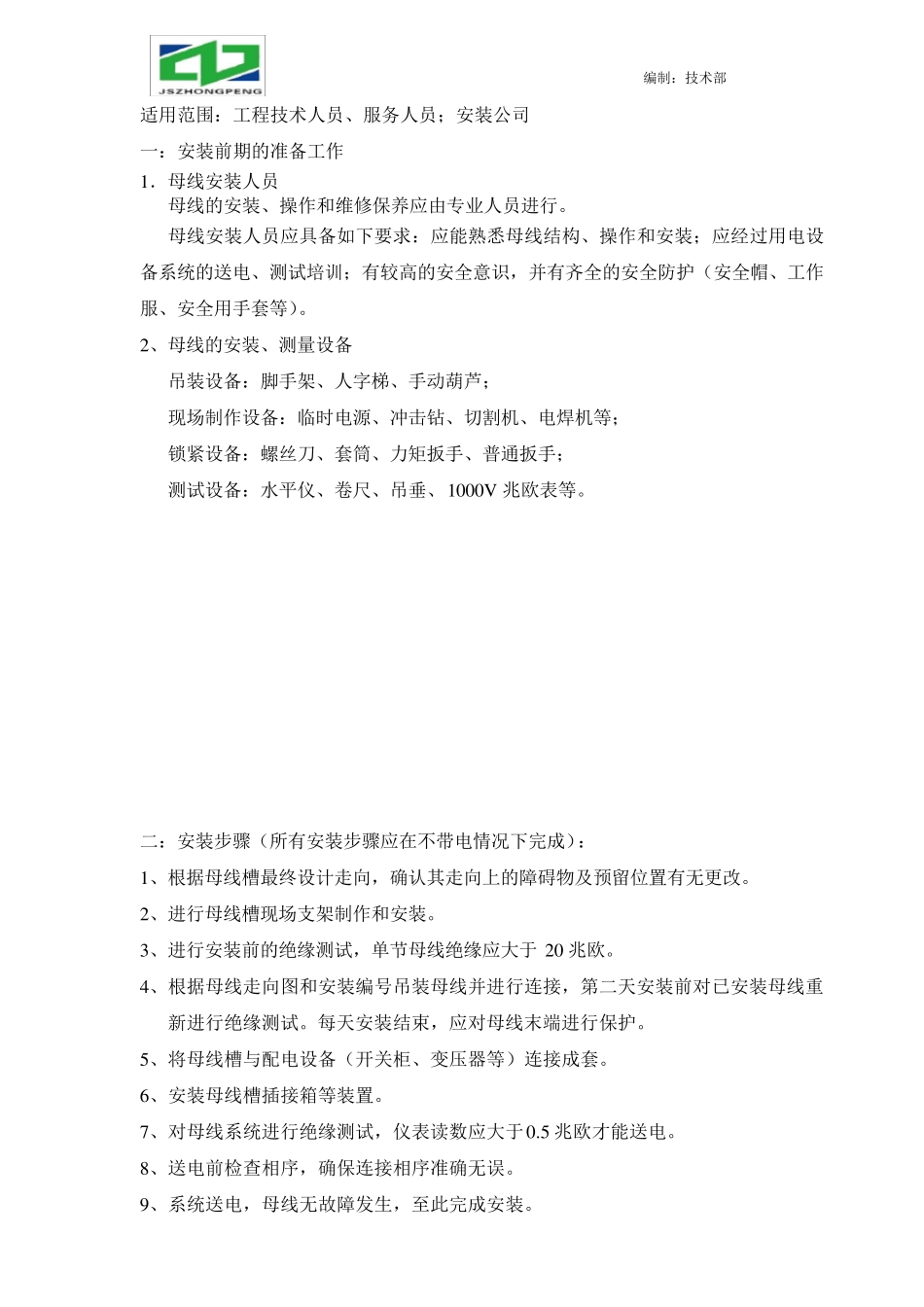

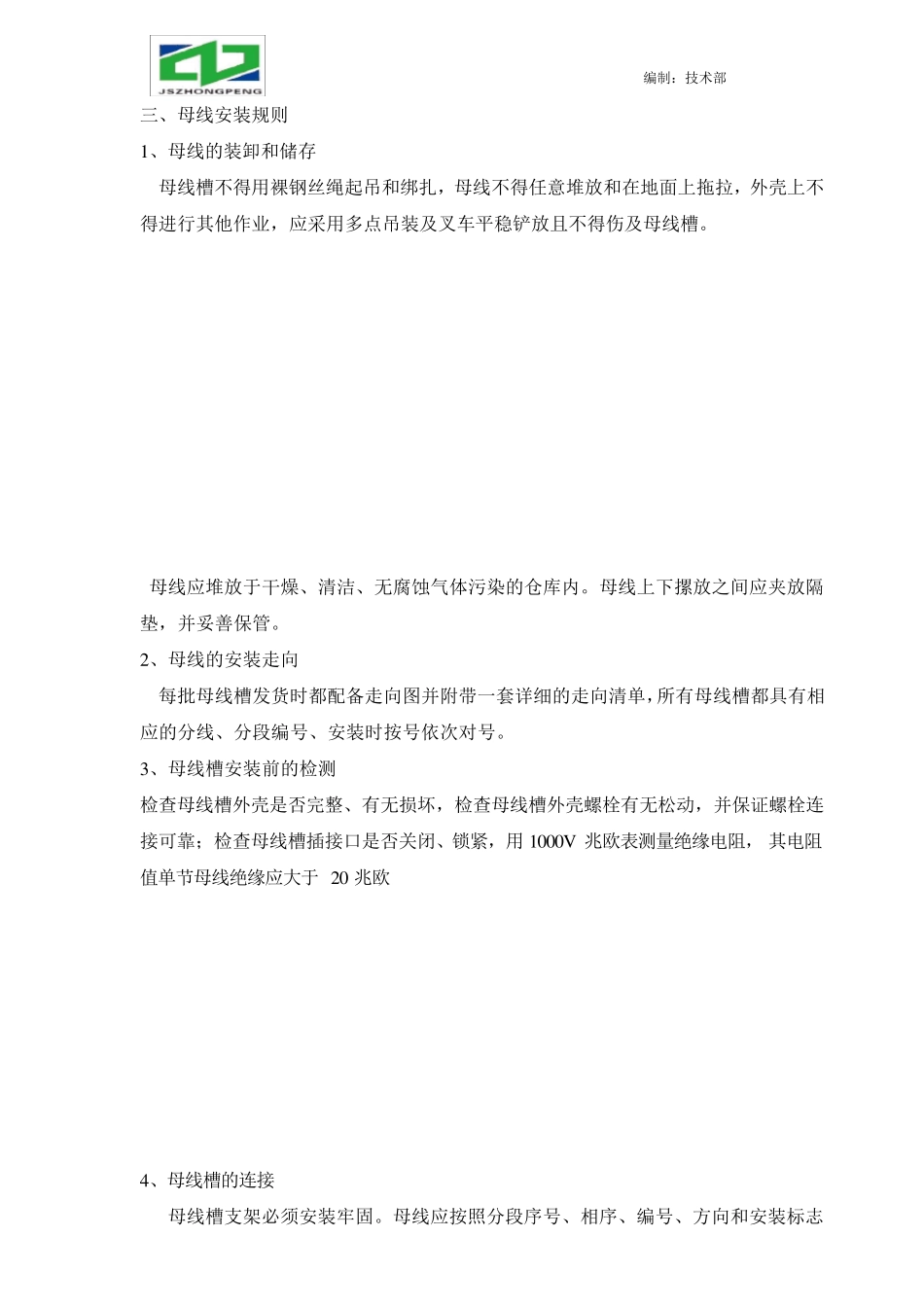

编制:技术部 江苏中鹏电气有限公司 CCX 密集型母线安装手册 JSZP-AZ-01 编制:许有刚 审核:李殿文 2 0 1 3 -1 2 -3 0 发布 2 0 1 4 -1 -1 实施 江苏中鹏电气有限公司 发布 目的:规范安装流程和安装要求 编制:技术部 适用范围:工程技术人员、服务人员;安装公司 一:安装前期的准备工作 1.母线安装人员 母线的安装、操作和维修保养应由专业人员进行。 母线安装人员应具备如下要求:应能熟悉母线结构、操作和安装;应经过用电设备系统的送电、测试培训;有较高的安全意识,并有齐全的安全防护(安全帽、工作服、安全用手套等)。 2、母线的安装、测量设备 吊装设备:脚手架、人字梯、手动葫芦; 现场制作设备:临时电源、冲击钻、切割机、电焊机等; 锁紧设备:螺丝刀、套筒、力矩扳手、普通扳手; 测试设备:水平仪、卷尺、吊垂、1000V 兆欧表等。 二:安装步骤(所有安装步骤应在不带电情况下完成): 1、根据母线槽最终设计走向,确认其走向上的障碍物及预留位置有无更改。 2、进行母线槽现场支架制作和安装。 3、进行安装前的绝缘测试,单节母线绝缘应大于 20 兆欧。 4、根据母线走向图和安装编号吊装母线并进行连接,第二天安装前对已安装母线重新进行绝缘测试。每天安装结束,应对母线末端进行保护。 5、将母线槽与配电设备(开关柜、变压器等)连接成套。 6、安装母线槽插接箱等装置。 7、对母线系统进行绝缘测试,仪表读数应大于0.5 兆欧才能送电。 8、送电前检查相序,确保连接相序准确无误。 9、系统送电,母线无故障发生,至此完成安装。 编制:技术部 三、母线安装规则 1、母线的装卸和储存 母线槽不得用裸钢丝绳起吊和绑扎,母线不得任意堆放和在地面上拖拉,外壳上不得进行其他作业,应采用多点吊装及叉车平稳铲放且不得伤及母线槽。 母线应堆放于干燥、清洁、无腐蚀气体污染的仓库内。母线上下摞放之间应夹放隔垫,并妥善保管。 2、母线的安装走向 每批母线槽发货时都配备走向图并附带一套详细的走向清单,所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。 3、母线槽安装前的检测 检查母线槽外壳是否完整、有无损坏,检查母线槽外壳螺栓有无松动,并保证螺栓连接可靠;检查母线槽插接口是否关闭、锁紧,用 1000V 兆欧表测量绝缘电阻, 其电阻值单节母线绝缘应大于 20 兆欧 4、母线槽的连接 母线槽支架必须安装牢固。母线应按照分段序号、相序、...
