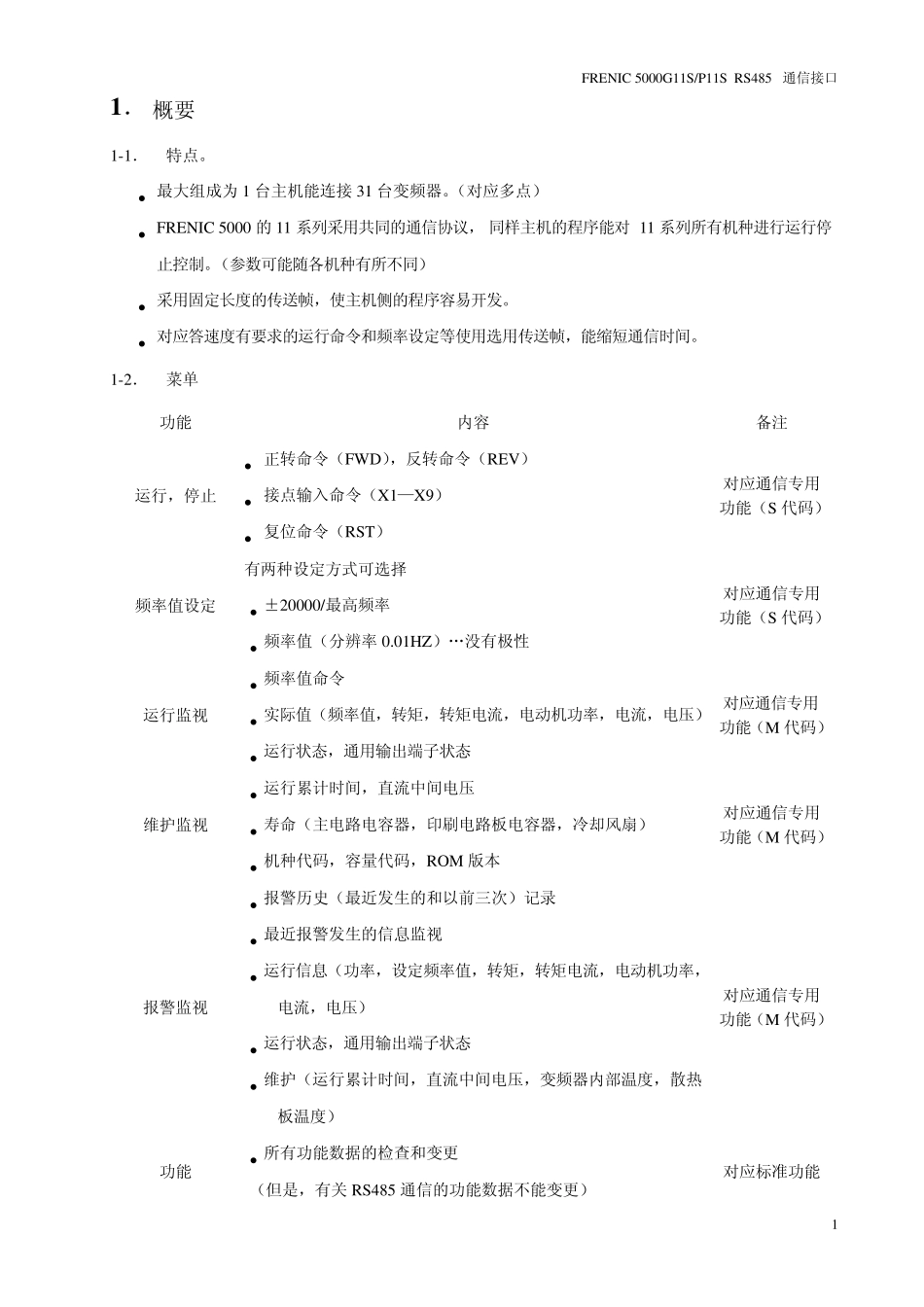

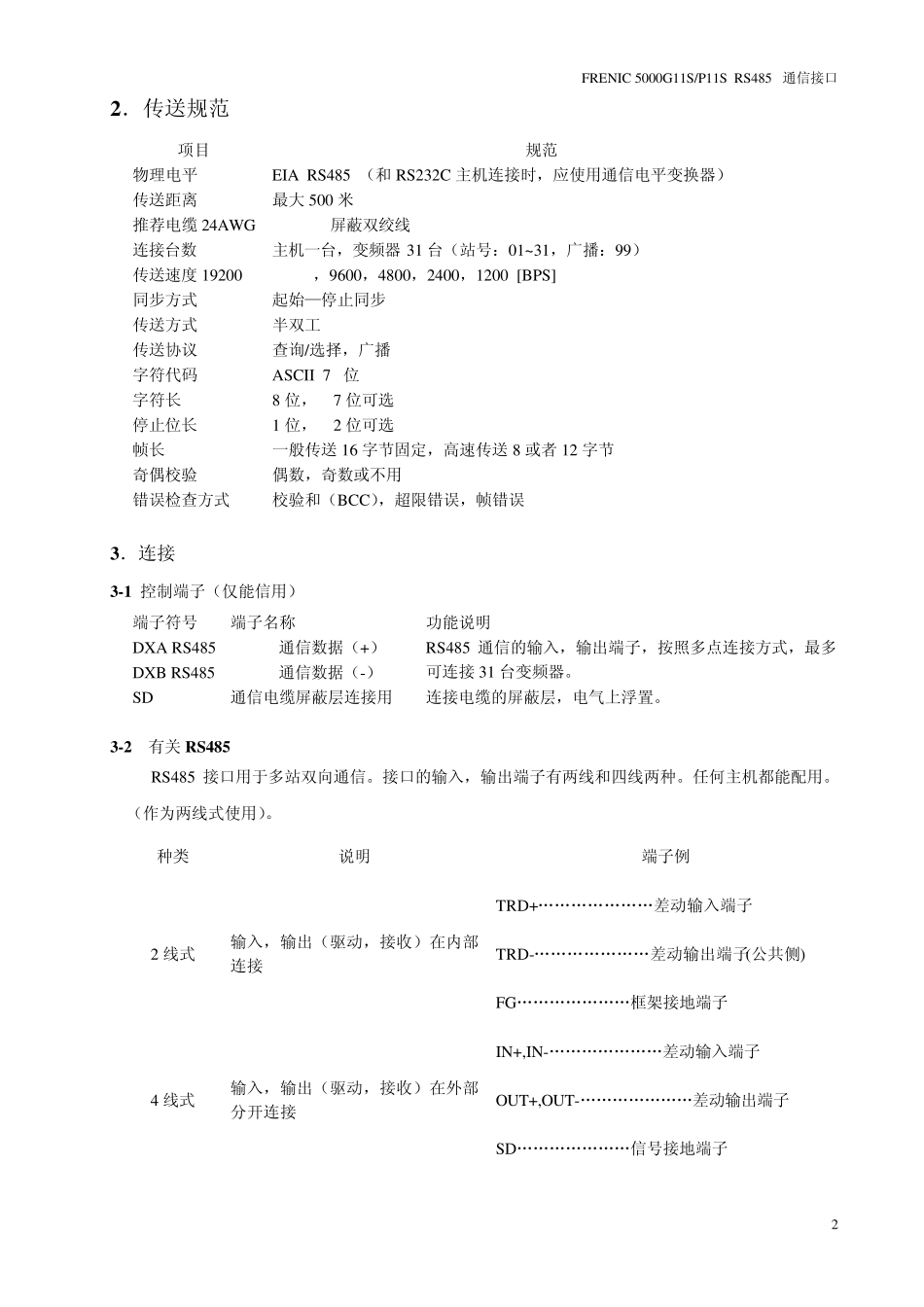

FU SI ELECTRIC 富士电机 说明手册 5000G11S/P11S 低噪声,高性能,多功能变频器 标准内装 RS485 富士电机株式会社 INR-HF51190-C 专用章 FRENIC 5000G11S/P11S RS485 通信接口 11 . 概要 1-1. 特点。 z 最大组成为1 台主机能连接31 台变频器。(对应多点) z FRENIC 5000 的11 系列采用共同的通信协议,同样主机的程序能对11 系列所有机种进行运行停止控制。(参数可能随各机种有所不同) z 采用固定长度的传送帧,使主机侧的程序容易开发。 z 对应答速度有要求的运行命令和频率设定等使用选用传送帧,能缩短通信时间。 1-2. 菜单 功能 内容 备注 运行,停止 z 正转命令(FWD),反转命令(REV) z 接点输入命令(X1—X9) z 复位命令(RST) 对应通信专用功能(S 代码)频率值设定 有两种设定方式可选择 z ±20000/最高频率 z 频率值(分辨率0.01HZ)…没有极性 对应通信专用功能(S 代码)运行监视 z 频率值命令 z 实际值(频率值,转矩,转矩电流,电动机功率,电流,电压) z 运行状态,通用输出端子状态 对应通信专用功能(M 代码)维护监视 z 运行累计时间,直流中间电压 z 寿命(主电路电容器,印刷电路板电容器,冷却风扇) z 机种代码,容量代码,ROM 版本 对应通信专用功能(M 代码)报警监视 z 报警历史(最近发生的和以前三次)记录 z 最近报警发生的信息监视 z 运行信息(功率,设定频率值,转矩,转矩电流,电动机功率,电流,电压) z 运行状态,通用输出端子状态 z 维护(运行累计时间,直流中间电压,变频器内部温度,散热板温度) 对应通信专用功能(M 代码)功能 z 所有功能数据的检查和变更 (但是,有关 RS485 通信的功能数据不能变更) 对应标准功能FRENIC 5000G11S/P11S RS485 通信接口 22.传送规范 项目 规范 物理电平 EIA RS485 (和RS232C 主机连接时,应使用通信电平变换器) 传送距离 最大500 米 推荐电缆 24AWG屏蔽双绞线 连接台数 主机一台,变频器31 台(站号:01~ 31,广播:99) 传送速度 19200,9600,4800,2400,1200 [BPS] 同步方式 起始—停止同步 传送方式 半双工 传送协议 查询/选择,广播 字符代码 ASCII 7 位 字符长 8 位, 7 位可选 停止位长 1 位, 2 位可选 帧长 一般传送16 字节固定,高速传送8 或者 12 字节 奇偶校验 偶数,奇数或不用 错误...
