对接焊焊接工艺评定

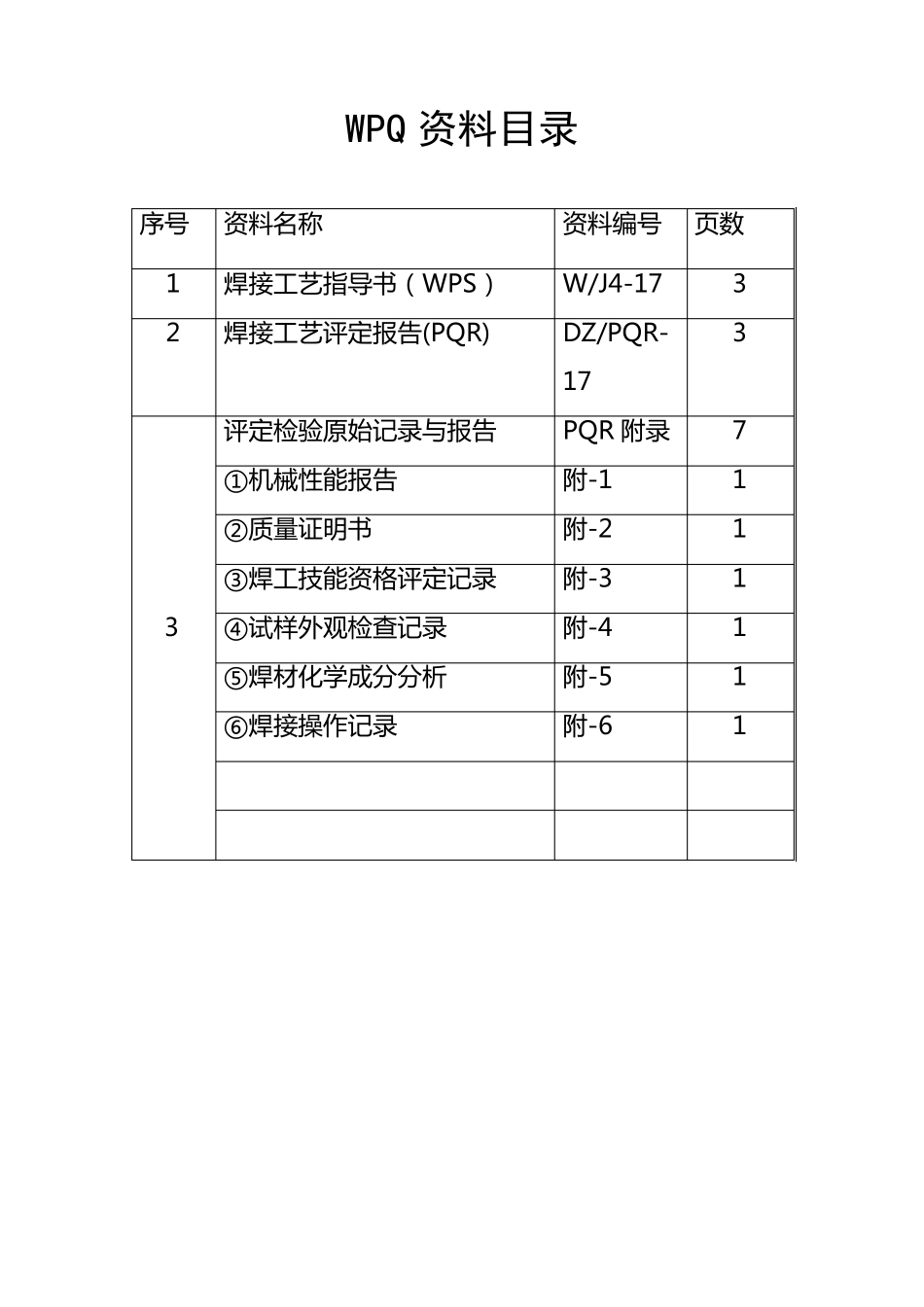

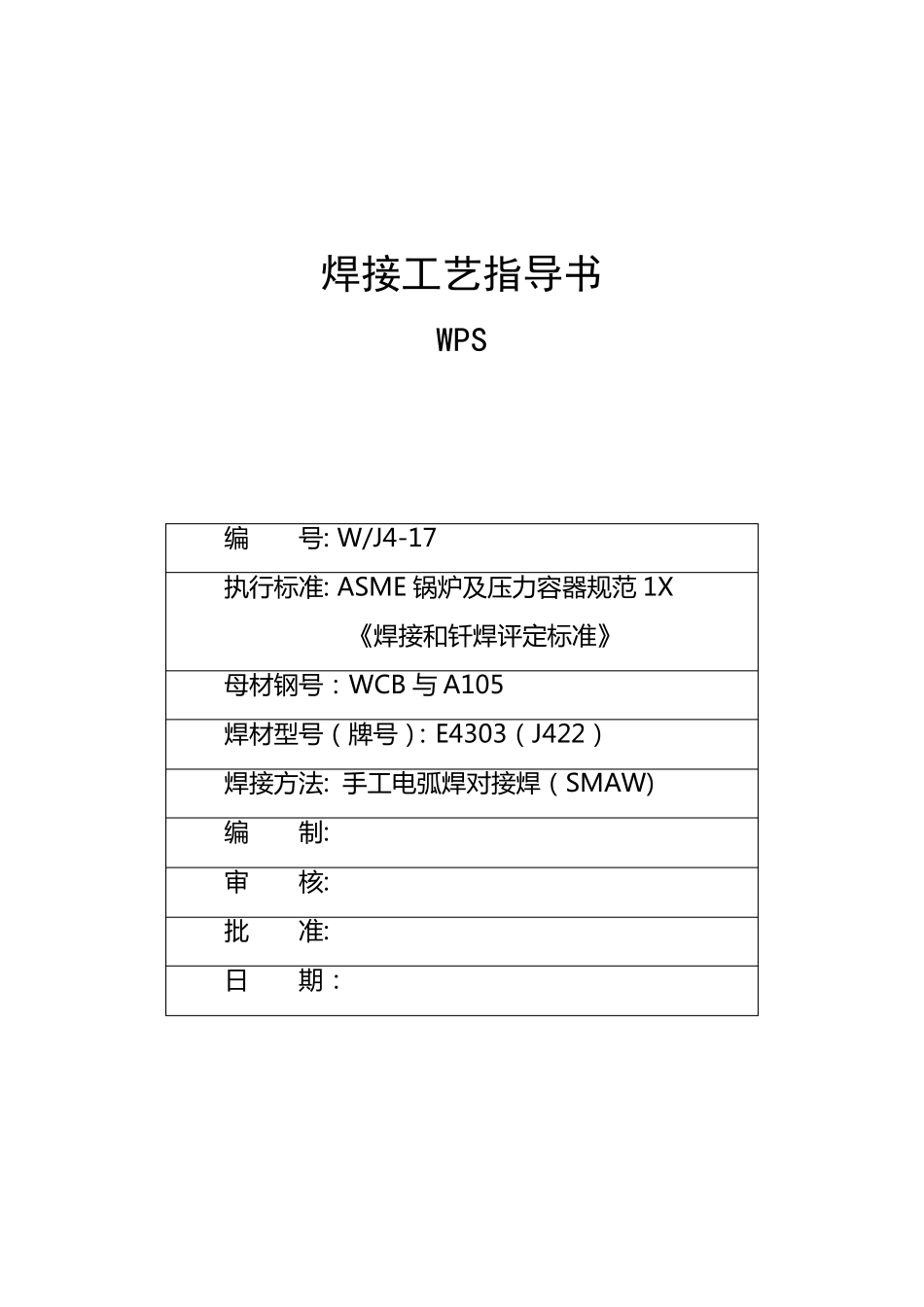

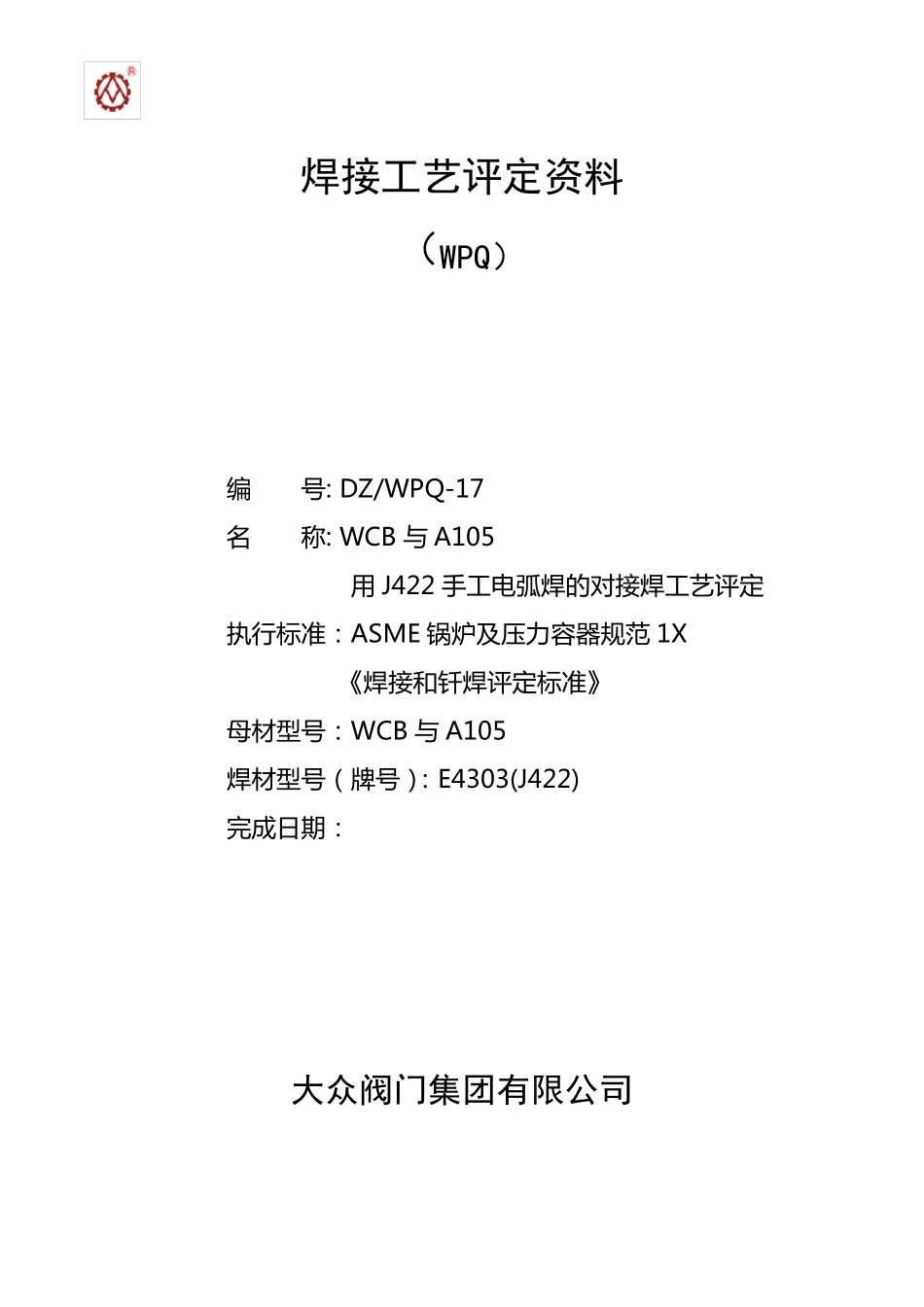

焊接工艺评定资料 （WPQ） 编 号 : DZ/WPQ-17 名 称 : WCB 与 A105 用 J422 手 工 电 弧 焊 的 对 接 焊 工 艺 评 定 执 行 标 准 ： ASME 锅 炉 及 压 力 容 器 规 范 1X 《焊 接 和钎焊 评 定 标 准 》 母材型号 ： WCB 与 A105 焊 材型号 （牌号 ）： E4303(J422) 完成日期： 大众阀门集团有限公司 WPQ 资料目录 序 号 资 料 名 称 资 料 编 号 页 数 1 焊 接 工 艺 指 导 书 （ WPS） W/J4-17 3 2 焊 接 工 艺 评 定 报 告 (PQR) DZ/PQR-17 3 3 评 定 检 验 原 始 记 录 与 报 告 PQR 附 录 7 ①机械性能报 告 附 -1 1 ②质量证明书 附 -2 1 ③焊 工 技能资 格评 定 记 录 附 -3 1 ④试样外观检 查记 录 附 -4 1 ⑤焊 材化学成分分析 附 -5 1 ⑥焊 接 操作记 录 附 -6 1 焊接工艺指导书 WPS 编 号 : W/J4-17 执 行 标 准 : ASME 锅 炉 及 压 力 容 器 规 范 1X 《焊接和钎焊评定标 准 》 母材钢号 ：WCB 与 A105 焊材型号 （牌号 ）：E4303（J422） 焊接方法: 手工电弧焊对接焊（SMAW) 编 制: 审 核: 批 准 : 日 期： 大众阀门集团有限公司 接头(QW-402) 接头形式： 破口对接焊 根部间隙： 衬垫：有 无 √ QW-482 焊接工艺规程（WPS）的推荐格式 （参见ASME 锅炉及压力容器规范第Ⅸ卷，QW-200.1） 公司名称 大众阀门集团有限公司 签字人 WPS No. W/J4-17 日期 2012.5.15 所根据的PQR No DZ/PQR-17 修改号 日期 焊接方法 手工电弧对接焊（SMAW） 自动化程度（自动、手工、半自动） 手工 母材（QW-403） P-No： 1 Group No. 2 与 P-No： 1 Group No. 2 相焊 钢号和等级或UNS No：A216 WCB、J03002 与钢号和等级或UNS No：A105、K03504 相焊 化学成分和力学性能： C Mn Si P S δbMPa δsMPa A216 WCB ≤0.30 ≤1.00 ≤0.60 ≤0.04 ≤0.045 485-655 ≥250 A105 ≤0.35 0.60-1.05 0.10-0.35 ≤0.035 ≤0.040 ≥485 ≥250 厚度范围： 母材：坡口焊缝 1.5~20mm 角焊缝 不限 最大焊道厚度≤1/2in（13mm） 是： √ 否： 填充金属（QW-404） SFA No： GB/T5177 AWS No： J422（E4303） F-No： N/A A-No： 1 填充金属尺寸： Φ3.2、Φ4.0 填...
