AMADA数控冲床常用G代码

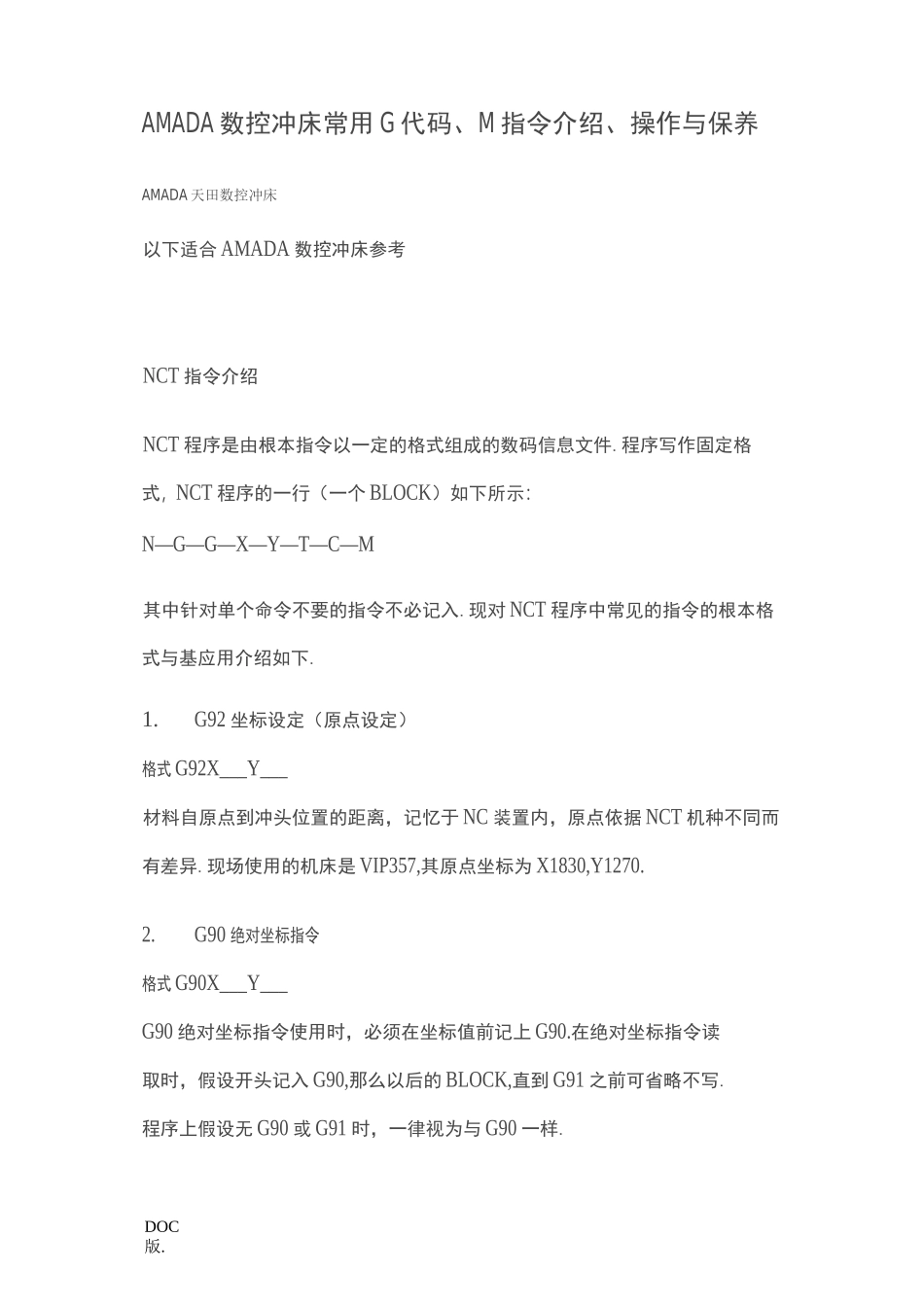

AMADA数控冲床常用G代码_第1页
1/35

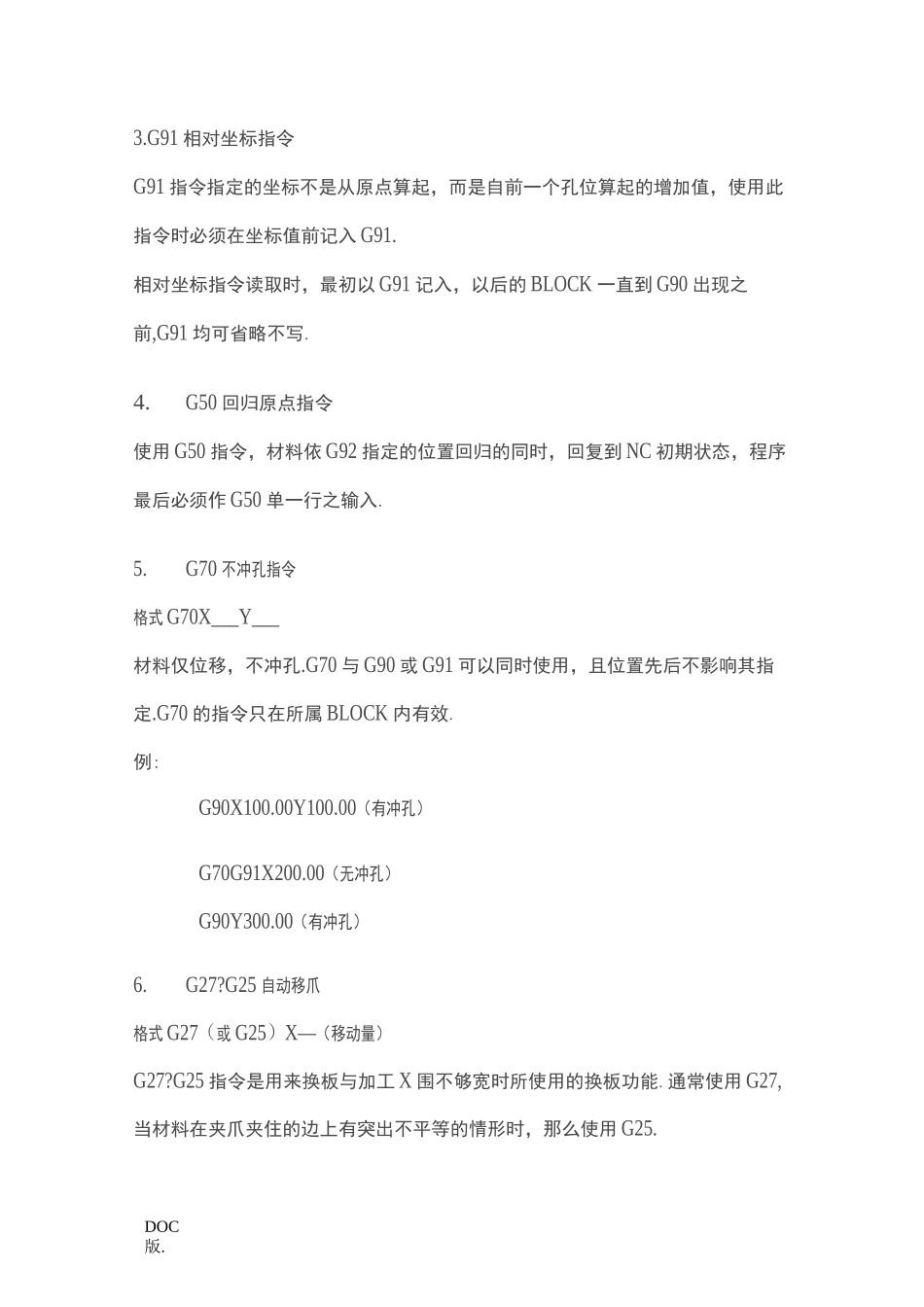

AMADA数控冲床常用G代码_第2页
2/35

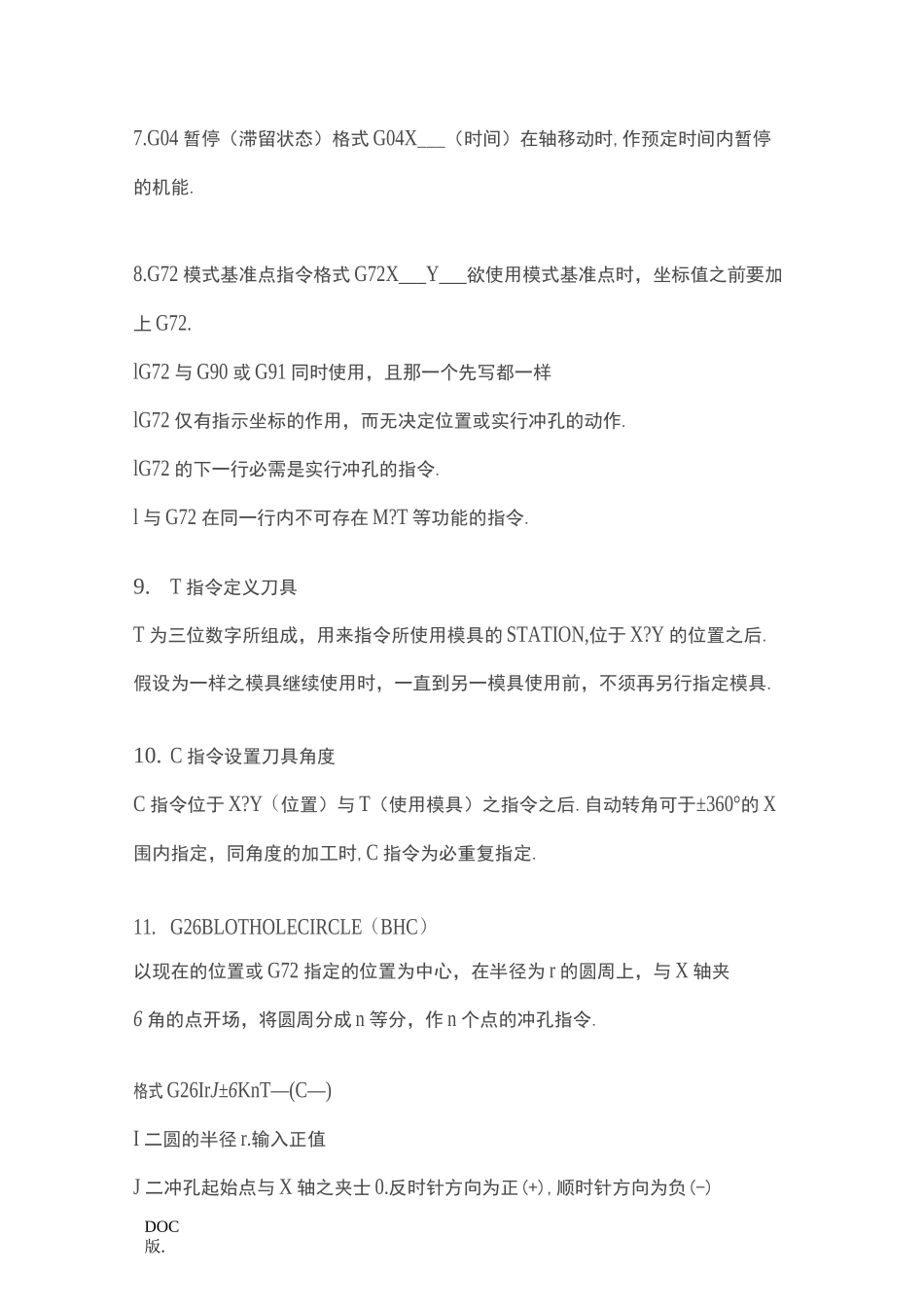

AMADA数控冲床常用G代码_第3页
3/35
DOC版.AMADA 数控冲床常用 G 代码、M 指令介绍、操作与保养AMADA 天田数控冲床以下适合 AMADA 数控冲床参考NCT 指令介绍NCT 程序是由根本指令以一定的格式组成的数码信息文件.程序写作固定格式,NCT 程序的一行(一个 BLOCK)如下所示:N—G—G—X—Y—T—C—M其中针对单个命令不要的指令不必记入.现对 NCT 程序中常见的指令的根本格式与基应用介绍如下.1.G92 坐标设定(原点设定)格式 G92X___Y___材料自原点到冲头位置的距离,记忆于 NC 装置内,原点依据 NCT 机种不同而有差异.现场使用的机床是 VIP357,其原点坐标为 X1830,Y1270.2.G90 绝对坐标指令格式 G90X___Y___G90 绝对坐标指令使用时,必须在坐标值前记上 G90.在绝对坐标指令读取时,假设开头记入 G90,那么以后的 BLOCK,直到 G91 之前可省略不写.程序上假设无 G90 或 G91 时,一律视为与 G90 一样.DOC版.3.G91 相对坐标指令G91 指令指定的坐标不是从原点算起,而是自前一个孔位算起的增加值,使用此指令时必须在坐标值前记入 G91.相对坐标指令读取时,最初以 G91 记入,以后的 BLOCK 一直到 G90 出现之前,G91 均可省略不写.4.G50 回归原点指令使用 G50 指令,材料依 G92 指定的位置回归的同时,回复到 NC 初期状态,程序最后必须作 G50 单一行之输入.5.G70 不冲孔指令格式 G70X___Y___材料仅位移,不冲孔.G70 与 G90 或 G91 可以同时使用,且位置先后不影响其指定.G70 的指令只在所属 BLOCK 内有效.例:G90X100.00Y100.00(有冲孔)G70G91X200.00(无冲孔)G90Y300.00(有冲孔)6.G27?G25 自动移爪格式 G27(或 G25)X—(移动量)G27?G25 指令是用来换板与加工 X 围不够宽时所使用的换板功能.通常使用 G27,当材料在夹爪夹住的边上有突出不平等的情形时,那么使用 G25.DOC版.7.G04 暂停(滞留状态)格式 G04X___(时间)在轴移动时,作预定时间内暂停的机能.8.G72 模式基准点指令格式 G72X___Y___欲使用模式基准点时,坐标值之前要加上 G72.lG72 与 G90 或 G91 同时使用,且那一个先写都一样lG72 仅有指示坐标的作用,而无决定位置或实行冲孔的动作.lG72 的下一行必需是实行冲孔的指令.l 与 G72 在同一行内不可存在 M?T 等功能的指令.9.T 指令定义刀具T 为三位数字所组成,用来指令所使用模具的 STATION,位于 X?Y 的位置之后.假设为一样之模具继续使用时,一直到另一模具使用前,不须再另...
