轻型皮带输送机系统使用(操作)说明

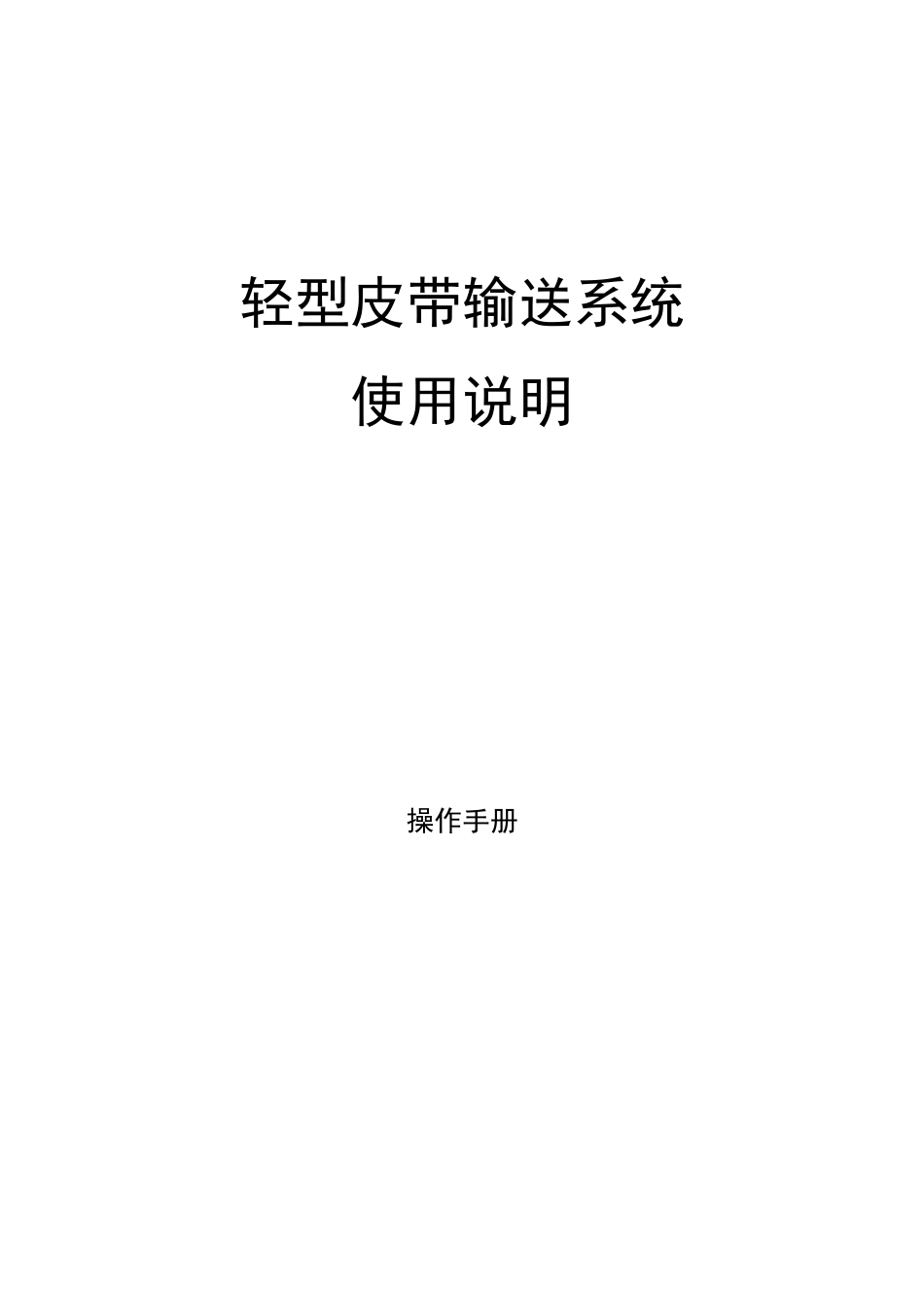

轻型皮带输送机系统使用(操作)说明_第1页
1/13
轻型皮带输送机系统使用(操作)说明_第2页
2/13
轻型皮带输送机系统使用(操作)说明_第3页
3/13
轻型皮带输送系统使用说明操作手册设备资料册第 2 页目录设备资料册第 3 页设备资料册第 4 页图 1-轻型皮带输送系统轻型皮带输送系统一般采用卧式减速电机,驱动简图见下图(图 2-驱动结构形式):图 2-驱动结构形式本机由于结构限制,不适宜进行长距离输送以及长期重载和偏载输送。因此在使用中请密切注意本机的运行,一旦发现问题立即停机检修,排除故障后方可继续运行。设备说明:本节将详细介绍我公司生产的轻型皮带输送系统的结构形式,并对各部件名称加以定义。主要部件名称:驱动组(卧式减速电机、驱动链轮、驱动链条、)、输送胶带(胶带基体、胶带导向轮)、机架组(机架、机架连接板、轴连接板、皮带托板、张紧块)、支撑架组(支腿、支腿拉杆、支腿连接板、杯脚)、输送机附件(输送机附件包括多种形式,根据实际工作需要进行特殊设计,每种附件只能适应当前输送机的工作环境,不同工作环境附件可能不同)、滚筒组(传动滚筒、改向滚筒、托辊)。设备资料册第 5 页驱动组:驱动组一般采用卧式减速电机驱动。使用卧式减速电机可以有效减少输送线侧面的空间占用,但是需经过驱动链轮和驱动链条或者驱动带轮和驱动皮带来驱动传动滚筒运动有较大噪声,对噪声要求严格的工作中使用较少;输送胶带:输送胶带是皮带式输送机的曳引机构和承载机构,轻型输送系统采用表层覆胶的输送胶带。本机输送带胶面材质为 PVC,厚度由输送物料的特性选取,常规选取PVC 材质的输送带,厚度常用 1mm~3mm 左右;输送带抗拉层一般根据厚度和工作条件选用;本机皮带绕法如图:图 4-皮带绕法设备资料册第 6 页注:本图仅为示意图,以实际绕法为准。机架组:输送机机架一般采用钢板折弯制作,在食品及药品等行业,为了达到清洁卫生的要求,常采用耐腐蚀的不锈钢板折弯制作;本机的机架采用板材焊接制作,经校准后投入使用。机架本身既是支撑结构,外表面也作为输送机的装饰面和护罩存在,因此机架的制作精度和外表面处理非常重要。一般不锈钢外表面处理方式有拉丝和镜面,而碳钢材质外表面则喷漆或喷塑处理。支撑架组:支撑架一般由矩形管焊接的支腿和支腿连接杆通过螺栓连接构成,一般支撑架采用的矩形管为 30X60 矩形管或 40X80 矩形管;支腿一般为 H 型结构,横梁上有支腿连接杆的固定孔,立柱上有固定机架用的连接孔;支腿与机架一般采用连接板连接方式,支腿连接板为钢板折弯制作;本机支撑腿直接使用膨胀螺栓固定在地面,为单立柱结构...
