大口径螺旋焊管焊接施工组织设计

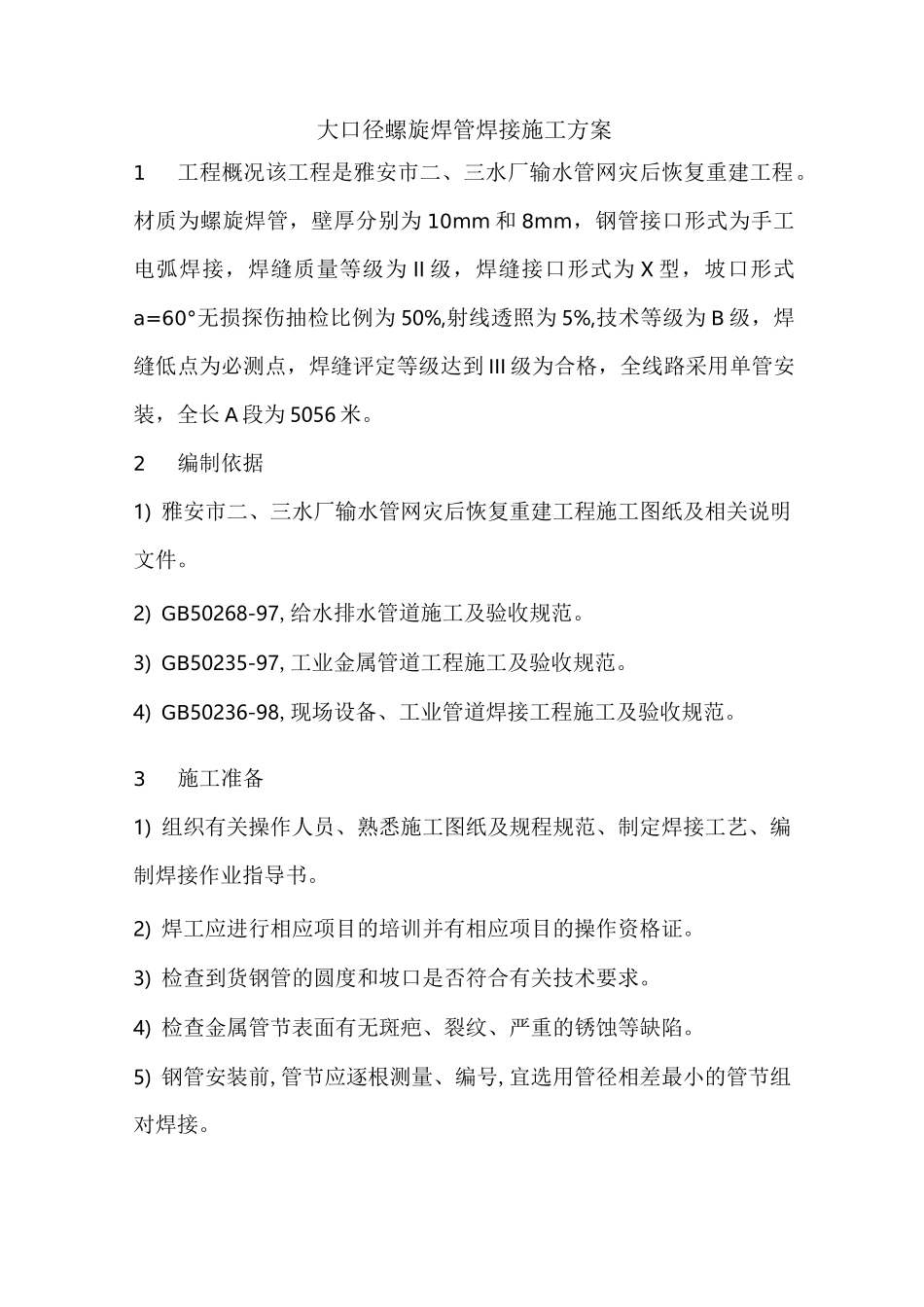

大口径螺旋焊管焊接施工组织设计_第1页
1/6

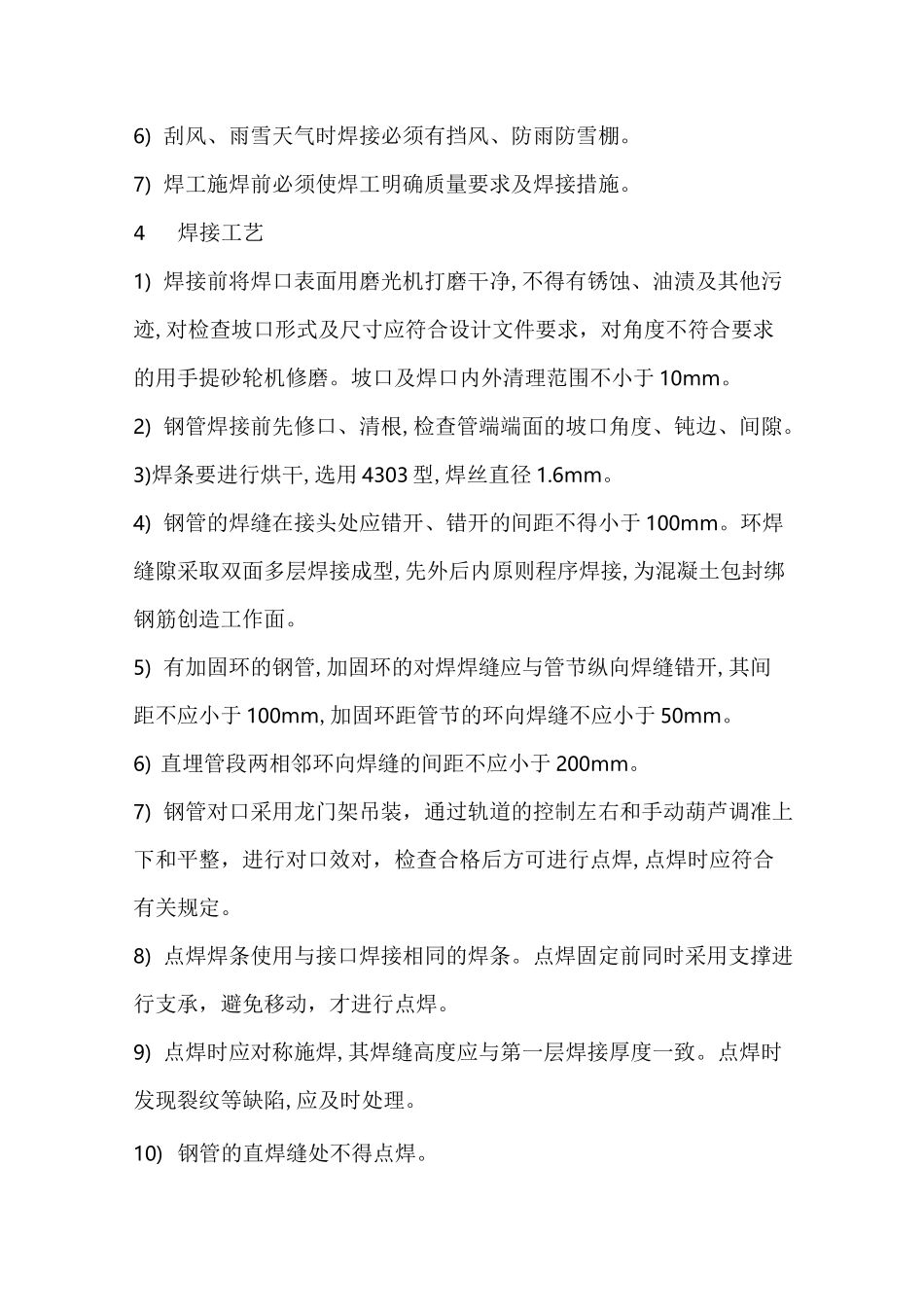

大口径螺旋焊管焊接施工组织设计_第2页
2/6

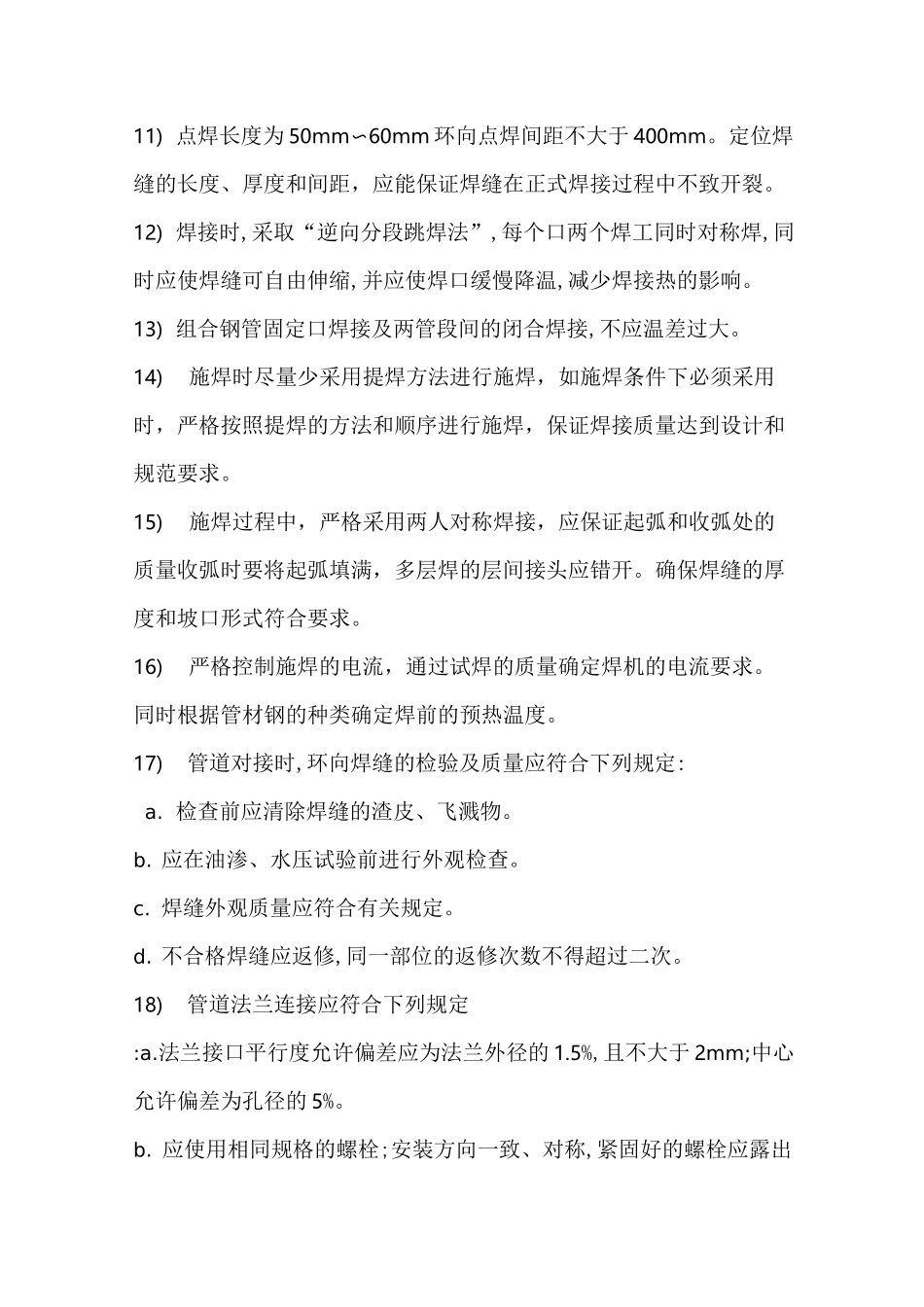

大口径螺旋焊管焊接施工组织设计_第3页
3/6
大口径螺旋焊管焊接施工方案1工程概况该工程是雅安市二、三水厂输水管网灾后恢复重建工程。材质为螺旋焊管,壁厚分别为 10mm 和 8mm,钢管接口形式为手工电弧焊接,焊缝质量等级为 II 级,焊缝接口形式为 X 型,坡口形式a=60°无损探伤抽检比例为 50%,射线透照为 5%,技术等级为 B 级,焊缝低点为必测点,焊缝评定等级达到 III 级为合格,全线路采用单管安装,全长 A 段为 5056 米。2编制依据1) 雅安市二、三水厂输水管网灾后恢复重建工程施工图纸及相关说明文件。2) GB50268-97,给水排水管道施工及验收规范。3) GB50235-97,工业金属管道工程施工及验收规范。4) GB50236-98,现场设备、工业管道焊接工程施工及验收规范。3施工准备1) 组织有关操作人员、熟悉施工图纸及规程规范、制定焊接工艺、编制焊接作业指导书。2) 焊工应进行相应项目的培训并有相应项目的操作资格证。3) 检查到货钢管的圆度和坡口是否符合有关技术要求。4) 检查金属管节表面有无斑疤、裂纹、严重的锈蚀等缺陷。5) 钢管安装前,管节应逐根测量、编号,宜选用管径相差最小的管节组对焊接。6) 刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。7) 焊工施焊前必须使焊工明确质量要求及焊接措施。4焊接工艺1) 焊接前将焊口表面用磨光机打磨干净,不得有锈蚀、油渍及其他污迹,对检查坡口形式及尺寸应符合设计文件要求,对角度不符合要求的用手提砂轮机修磨。坡口及焊口内外清理范围不小于 10mm。2) 钢管焊接前先修口、清根,检查管端端面的坡口角度、钝边、间隙。3)焊条要进行烘干,选用 4303 型,焊丝直径 1.6mm。4) 钢管的焊缝在接头处应错开、错开的间距不得小于 100mm。环焊缝隙采取双面多层焊接成型,先外后内原则程序焊接,为混凝土包封绑钢筋创造工作面。5) 有加固环的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于 100mm,加固环距管节的环向焊缝不应小于 50mm。6) 直埋管段两相邻环向焊缝的间距不应小于 200mm。7) 钢管对口采用龙门架吊装,通过轨道的控制左右和手动葫芦调准上下和平整,进行对口效对,检查合格后方可进行点焊,点焊时应符合有关规定。8) 点焊焊条使用与接口焊接相同的焊条。点焊固定前同时采用支撑进行支承,避免移动,才进行点焊。9) 点焊时应对称施焊,其焊缝高度应与第一层焊接厚度一致。点焊时发现裂纹等缺陷,应及时处理。10) 钢管的直焊缝处不得点焊。11) 点焊长度为 50mm〜60mm 环向点焊间距不大于 4...
